27—UTILITY Ïàðàìåòðû ìåíþ UTILITY
366
www.RolandMusic.ru
Roland VS-2400CD Ðóêîâîäñòâî ïîëüçîâàòåëÿ
Àíàëèçàòîð ñïåêòðà
Анализатор использует методику анализа FFT выбранного сигнала, что позволяет
иметь результаты в реальном времени и отображать их на дисплее.
Òðåáîâàíèÿ ê ðåñóðñàì ïðîöåññîðîâ äèñïëåÿ àíàëèçàòîðà
ñïåêòðà
Работа анализатора спектра требует ресурсы одной платы VS8F-2. Выберите пара-
метр Use EFFECT Board и колесом Time/Value назначьте нужную вам для работы
плату процессора эффектов. Нажмите ENTER/YES для ввода назначения выбранной
платы обработки данных анализатора спектра.
Ëîãèêà ðàáîòû äèñïëåÿ àíàëèçàòîðà ñïåêòðà
Каждая частота анализатора спектра представлена на дисплее в виде вертикальной
полосы, которая отображает громкость звучания в данном частотном спектре в раз-
мерности dB. Если данная частота не представлена в сигнале, то не будет и её ото-
бражения в виде полосы.
Óñòàíîâêè íà äèñïëåå àíàëèçàòîðà ñïåêòðà
Выберите параметр SOURCE и колесом Time/Value назначьте анализируемый сиг-
нал. Анализатор работает с любым, из далее перечисленных, моно сигналов:
•
Индивидуальные сигналы каналов входов и выходов микшера.
•
Сигналы левого или правого каналов возвратов стерео эффектов FX.
•
Сигнал генератора-осциллятора.
•
Сигналы левого или правого каналов стерео шин MASTER и MONITOR.
•
Индивидуальные сигналы шины AUX и линии DIRECT.
Если плата эффектов задействована на обслуживание анализатора спектра, то её
нельзя использовать в других целях. По этой причине, всегда проверяйте установку
параметра Use EFFECT Board и переустанавливайте его в состояние OFF, а затем на-
жимайте ENTER/YES (когда не используется анализатор спектра).
Если каналы входов, треков или шины AUX объединены, то анализатор спектра
отображает данные каждого из них индивидуально.
Индикатор уровня, расположенный слева на дисплее, показывает уровень
анализируемого сигнала.

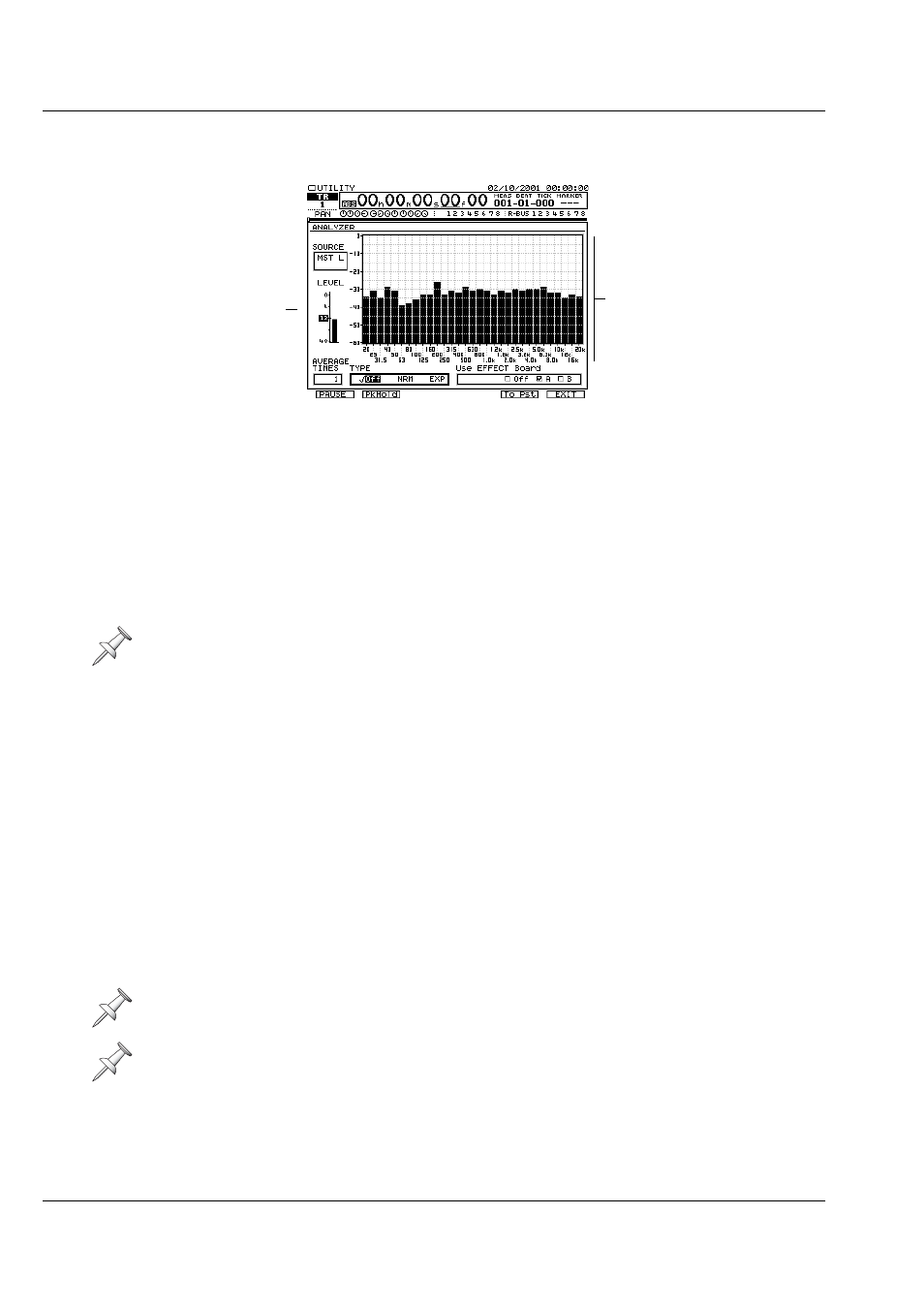

Äèñïëåé àíàëèçàòîðà
ñïåêòðà
Èíäèêàòîð
óðîâíÿ
ñèãíàëà
