21—Ðàáîòà ñ âûõîäàìè VS-2400CD
274 www.RolandMusic.ru Roland VS-2400CD Ðóêîâîäñòâî ïîëüçîâàòåëÿ
Ïðÿìûå âûõîäû ñèãíàëîâ ñ òðåêîâ
Вы можете любую пару чётно-нечётных треков VS-2400CD непосредственно назна-
чить на пару выходов на экране EZ ROUTING OUTPUT ASSIGN. По умолчанию, дан-
ный экран используется для конфигурации шин, поэтому вам нужно активировать
прямые выходы соответствующих треков для посыла их сигналов на выходы без ис-
пользования шин. Вы можете выбрать либо сигналы треков, посылаемых на выходы,
до или после прохождения их через фейдерные регуляторы каналов треков.
Прямые выходы треков есть идеальный способ передачи сигналов через шину R-
BUS и компьютерную плату RPC-1 в компьютер для дальнейшей обработки. Этот
способ также идеально подходит для передачи сигнала треков рекодера TASCAM
DA-серии или ADAT через шину R-BUS и интерфейс DIF-AT на станцию VS-2400CD.
Íàçíà÷åíèå ïàðû òðåêîâ íà ïàðó âûõîäîâ
1. Нажмите EZ ROUTING.
2. Если надпись "OUTPUT" не появилась на дисплее над кнопкой F3, то нажимайте
кнопку PAGE до её появления.
3. Нажмите кнопку F3 (OUTPUT) - появится экран OUTPUT ASSIGN.
4. Нажмите курсор для выбора параметра TRACK DIRECT OUT.
5. Включите (ON) параметр TRACK DIRECT OUT - на экране изменится, чтобы
отображать соединения выходов треков и их конфигурацию.
На экране OUTPUT ASSIGN вы можете назначить любую пару треков на выб-
ранную пару выходов. Выходные пары джеков и разъёмов расположены вверху
экрана, а соединения пар треков идут вверх и вниз с его правого края.
6. Используя курсоры или выделите подсветкой на экране пару джековых
выходов или цифровых разъёмов.
7. Вращая колесо Time/Value выберите пару треков, которую вы хотите назначить
на выходную пару. Как только вы начинаете вращать колесо, коммутационные
квадратики начинают перемещаться вверх и вниз по дисплею, создавая ком-
мутации и отображая посыл сигнала на выбранные выходы.
Когда включены (ON) прямые выходы сигналов треков, то коммутации выходов
AUX или DIRECT невозможны. Если вам нужно послать комбинированный сигнал
треков и шин AUX или DIRECT на выходы, то пошлите сигнал данных треков на ли-
нии DIRECT, используя их взамен сигнала прямого выхода треков—см. стр. 196.
Когда вы делаете это, то назначения шин и выходов де-активируются, хотя их
соединения остаются в памяти сцен.
Если вы предпочитаете конфигурировать треки с выходами методом перетаскива-
ния данных на экране, то применяйте для этого мышь.
Когда прямые выходы треков активны, то шина MASTER не может быть назначена не-
посредственно на выходы. Однако, вы можете послать её сигнал в шину MONITOR.

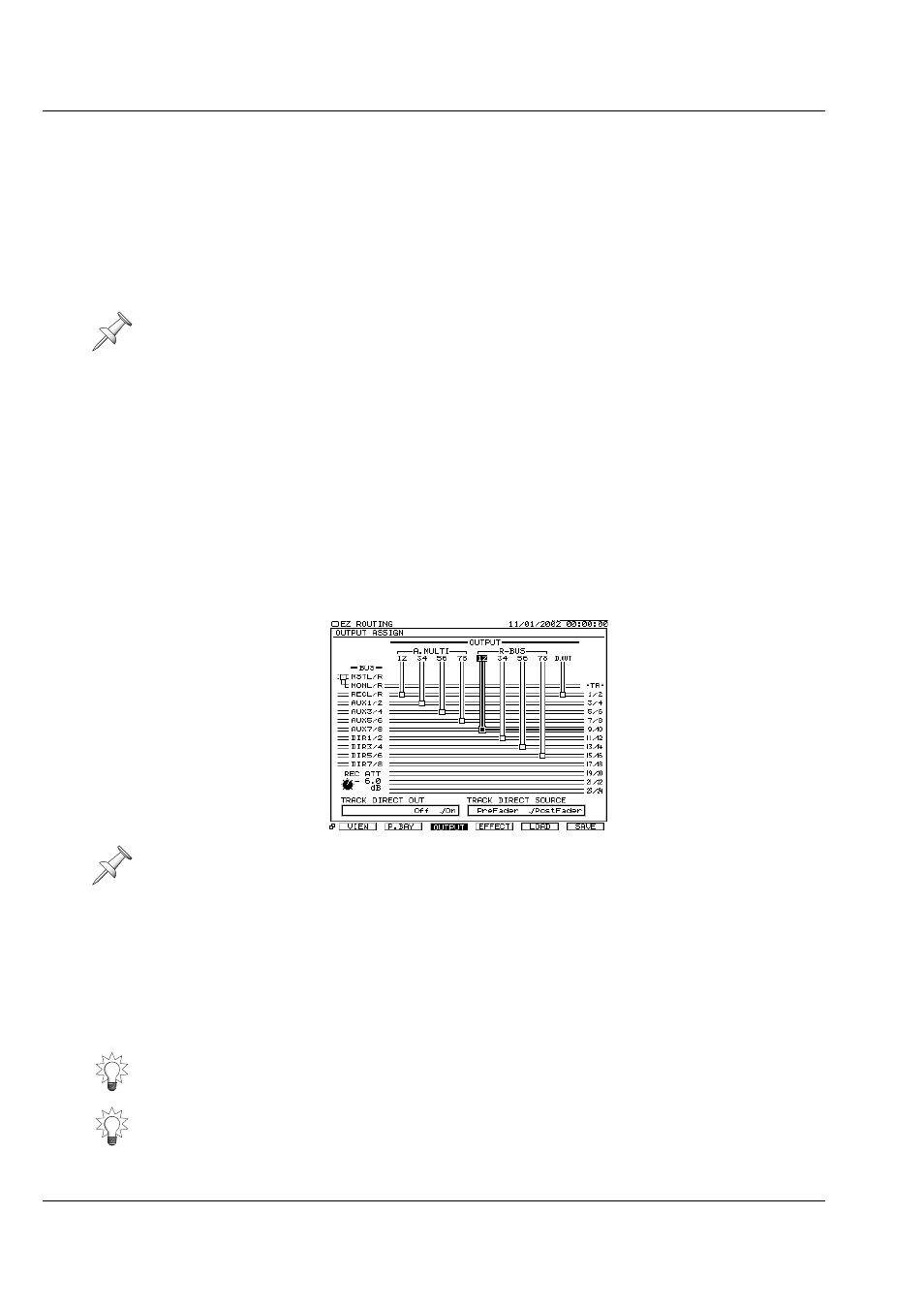

Íà äàííîé èëëþñòðàöèè
âûáðàíî ñîåäèíåíèå R-BUS
Òðåêè 9 è 10 åñòü òåêóùèå
òðåêè, íàçíà÷åííûå íà 1 è
2 öèôðîâûå âûõîäíûå
êàíàëû øèíû R-BUS
