2 - Îñíîâíûå óçëû

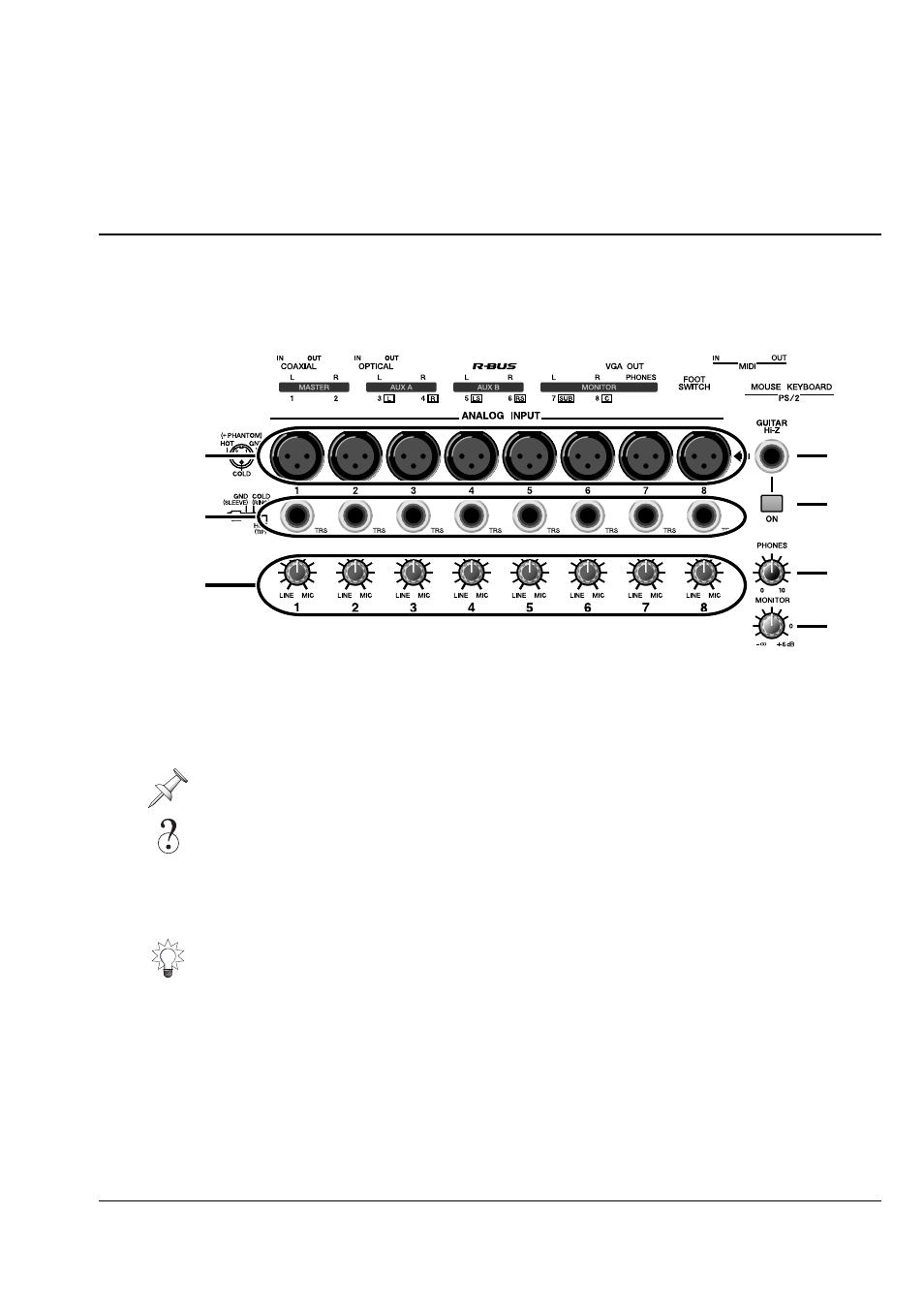

Ðàáî÷àÿ ïàíåëü
Àíàëîãîâûå äæåêîâûå âõîäû
Аналоговые джековые входы TRS (балансные и небалансные) и балансные XLR
служат для подачи аналогового сигнала на входные линейки микшера VS2400CD
через 24-битный аналого-цифровой преобразователь сигнала. Детально установка
уровня входного сигнала объясняется в теме “Регулировка уровней сигналов
аналоговых входов” на стр. 126.
1—Âõîäû XLR 1-8
На каждый из этих 8 входов поступает сигнал с балансного гнезда XLR.
2—Âõîäû TRS 1-8
Данные входы служат для подключения балансных и небаласных ?" TRS джековых
кабелей на любое из восьми входных TRS джековых гнёзд.
Не используйте одновременно одни и те же TRS и XLR входы, поскольку одни
имеют общую регулировку чувствительности уровня входного сигнала (кнопки
SENS).
Analog, 24-bit, balanced, XLR, unbalanced, TRS, dB
VS-2400CD может подавать фантомное питание для кондесаторных микрофонов на
XLR джек. Детально смотрите тему “Включение и выключение фантомного питания
на гнездах XLR” на стр. 126.
1
2
4
5
6
7
3
