Roland VS-2400CD Ðóêîâîäñòâî ïîëüçîâàòåëÿ www.RolandMusic.ru 125
9—Ðàáîòà ñ âõîäíûìè ñèãíàëàìè
В этой Главе объясняется то, как подать внешние сигналы на аналоговые и цифро-
вые входы VS-2400CD. Мы рассмотрим установку входного уровня для аналоговых
сигналов и выбор конфигурации коаксиальных или оптических цифровых входов.
Конечный итог данного материала - показать как назначить входной сигнал на
конкретный выбраннй канал микшера VS-2400CD.
Àíàëîãîâûå âõîäíûå ñèãíàëû
Ñîçäàíèå àíàëîãîâîé êîììóòàöèè
При проведении коммутации один конец кабеля подключается к внешнему
оборудованию, генерирующему звук, а другой - к входам VS-2400CD.
Регулятор SENS станции VS-2400CD позволяет работать с широким диапазоном
уровней сигналов: от микрофонных (-50 дБu) до линейных (+14 дБu).

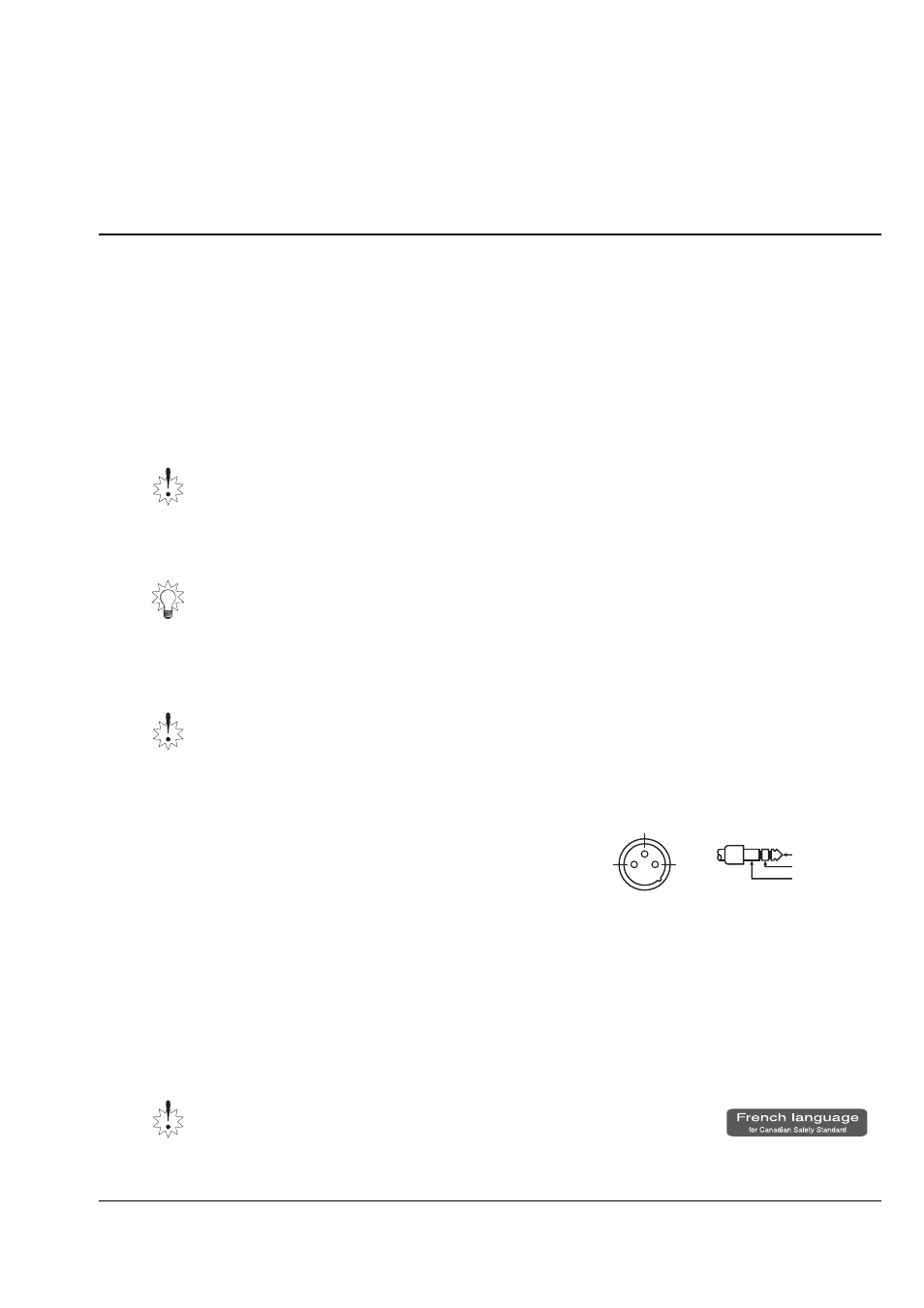

Î ðàçúåìàõ XLR-òèïà
Любой разъём XLR должен иметь распайку,
как показано на данном рисунке:
Âîçíèêíîâåíèå îáðàòíîé
àêóñòè÷åñêîé ñâÿçè
Если при прослушивании звучания VS-2400CD через акустические системы вы
пользуетесь микрофоном, то возможно возникновение обратной акустической
связи, которую можно предотвратить, если:
• Изменить направление микрофонной оси по отношению к динамикам.
• Попытаться максимально разнести друг от друга местоположение микрофона и
динамиков.
• Уменьшить громкость прослушивания через динамики.
До проведения коммутации внешних источников сигнала (музыкальные инстру-
менты, микрофоны и т.п.) с аналоговыми входами VS-2400CD, установите фейдер
MASTER в минимальное положеие, чтобы предотвратить возможное повреждение
динамиков акустической системы прослушивания, наушников и т.д. После завер-
шения всех подключений выведите мастер-фейдер в положение его отмектки 0.
Если вы используете AKG C3000B, Roland DR-20, Shure SM-57 или SM-10 или микро-
фон Lavaliere, то имеет смысл использовать физическое моделирование Microphone
Modeling самой станции VS-2400CD для имитации характеристик лучших студий-
ных микрофонов - смотрите материал на стр. 220.
Если разъём кабеля туго входит в ответное место на VS-2400CD, то не старайтесь ис-
пользовать при этом грубую силу. Убедитесь вначале, что вы используете подходя-
щий тип раъёма или джека. Если джек меньше или больше ответного места ком-
мутации на станции, то вы взяли некачественный кадель. Детальная информация по
входной коммутации VS-2400CD описана в Главе 2. Вы можете купить переходник
для данного нестандартного кабеля, либо выяснить нюансы о данном кабеле у его
поставщика.
Чтобы избежать опасности поражения током, убедитесь, что вы
пользуетесь микрофонным кабелем и микрофоном, которые
соответствуют стандарту IEC-268-15A.
1
3
2
Cold
Gnd Hot
TIP
RING
SLEEVE HOT
COLD
GND
