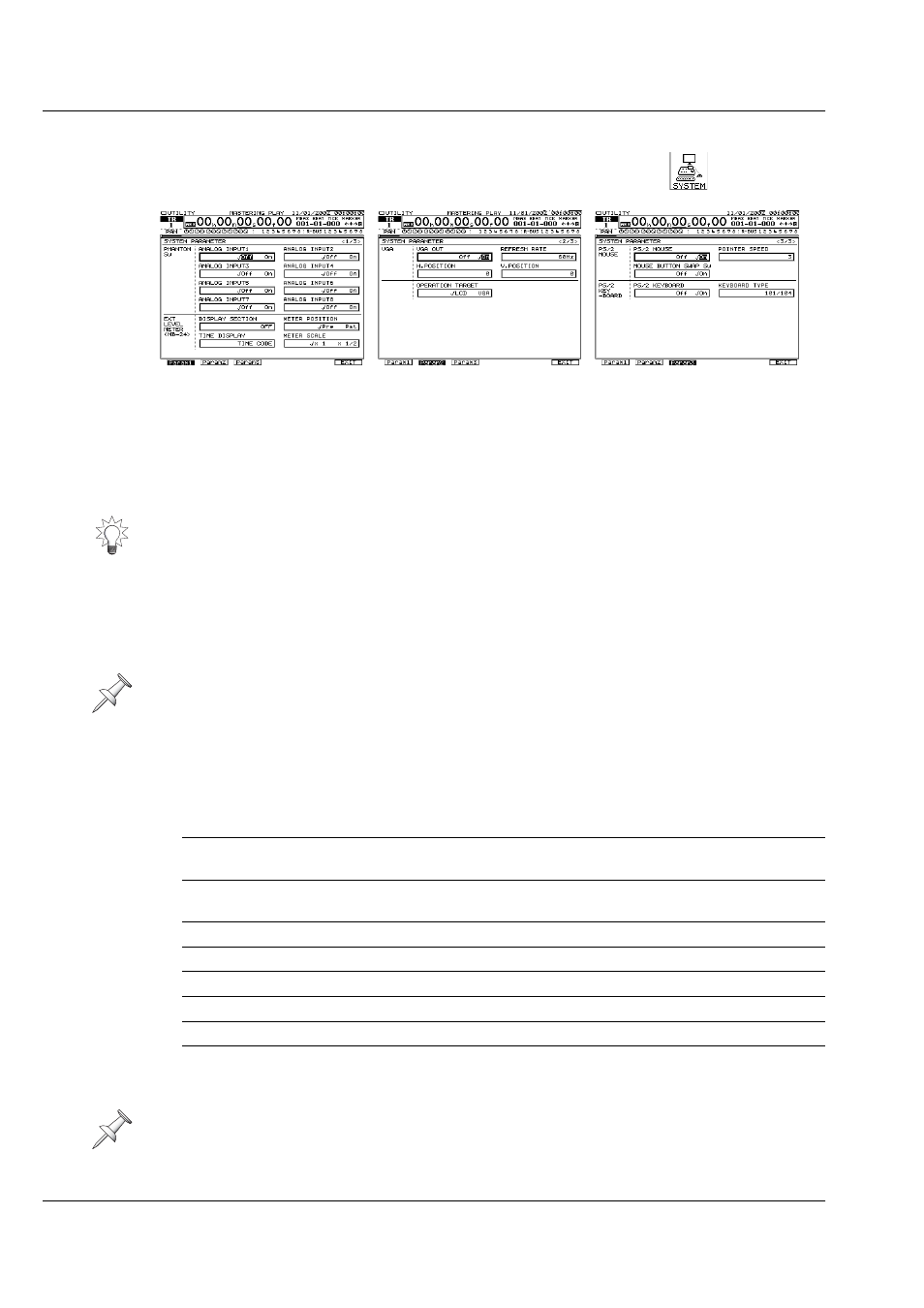

SYSTEM
Ïåðåêëþ÷àòåëü ôàíòîìíîãî ïèòàíèÿ PHANTOM SW
Переключатель фантомного питания включает фатомное питание для восьми входов
XLR (см. стр. 126). Каждый переключатель фантомного питания On/Off может распо-
лагаться в двух местах: на экране EZ ROUTING PATCH BAY (см. стр. 126) и на экране
SYSTEM Param1. Сделайте одинаковые установки переключателей ANALOG INPUT на
экране SYSTEM Param1 и PHANTOM POWER On/Off на экране PATCH ВAY.
EXT LEVEL METER (MB-24)
Данные параметры предназначаются для внешней консоли индикаторов уровней
МВ-24 (покупается отдельно), подключаемой к станции VS-2400CD. Если вы не поль-
зуетесь МВ-24, то можете игнорировать данные параметры.
Ïàðàìåòð - Ñåêöèÿ äèñïëåÿ Display Section
Параметр DISPLAY SECTION выбират типы сигналов для отображения на 24-
индикаторной мониторной консоли МВ-24. Отображаемые параметры могут быть
назначены для отображения или нет:
Вы можете мгновенно перейти к установкам PHANTOM POWER On/Off на экране
PATCH ВAY, удерживая нажатой кнопку SHIFT и одновременно с ней нажимая
кнопку EZ ROUTING•PHANTOM.
Вся информация по подключению МВ-24 к станции описана в теме “Подключение
индикатора уровня сигналов МВ-24” на стр. 375.
Parameter Value:
Индикаторы консоли показывают:
ANALOG INPUT 1-8
Уровни сигналов, поступающих на аналоговые входы VS-
2400CD
R-BUS/COAX/OPT IN
Уровни принимаемых сигналов шиной R-BUS, цифро-
выми коаксиальным и оптическими входами
INPUT MIXER 1-16
Входные уровни каналов
TRACK MIXER 1-24
Входные уровни треков
FX1-4 RETURN
Выходные уровни процессора эффектов
AUX1-8/DIR1-8
Уровни шин Aux и линий DIRECT
ANALOG OUTPUT
Выходные уровни сигналов с аналоговых выходов
R-BUS/COAX/OPT OUT
Выходные уровни сигналов с шины R-BUS, цифровых ко-
аксиального и оптического выходов
Информация, раположенная в приложении “Заметки для Roland MB-24” на стр. 450
даёт дополнительые данные по использованию МВ-24.
