21—Ðàáîòà ñ âûõîäàìè VS-2400CD
272 www.RolandMusic.ru Roland VS-2400CD Ðóêîâîäñòâî ïîëüçîâàòåëÿ
Ðàçúåì R-BUS
Разъём R-BUS даёт восемь входных и выходных каналов для цифрового аудио сигн-
ала. (В процессе конфигурирования каждый канал R-BUS будет называться как "сое-
динение"). Вы можете посылать сигналы с VS-2400CD в цифровом виде на любое
устройство, имеющее разъём R-BUS.
Êîíôèãóðèðîâàíèå âûõîäíûõ ñèãíàëîâ
Вы можете назначать сигналы шины или сигналы треков на аналоговые или цифро-
вые выходы станции VS-2400CD. Далее мы рассмотрим эти два аспекта отдельно.
Êîìáèíèðîâàíèå øèí
Выходные джековые гнёзда и разъёмы VS-2400CD передают сигналы шин MASTER,
MONITOR, AUX и линий DIRECT на внешние устройства. За исключением аналого-
вых выходов шин MASTER и MONITOR, вы можете назначить любую пару шин
(или стерео шин) на любую пару выходных джековых гнёзд или разъёмы.
• Аналоговые джековые гнёзда MASTER всегда служат для передачи стерео
сигнала шины MASTER.
• Аналоговые джековые гнёзда MONITOR всегда служат для передачи стерео сиг-
нала шины MONITOR. Однако, вы всегда можете послать сигналы с любой пары
шин на шину стерео MONITOR, звучание которых будет прослушиваться в на-
ушниках подключенных к гнезду MONITOR.
Íàçíà÷åíèå ïàðû øèí íà íà ïàðó âûõîäîâ
1. Нажмите EZ ROUTING.
2. Если надпись "OUTPUT" не появилась на дисплее над кнопкой F3, то нажимайте
кнопку PAGE до её появления.
3. Нажмите кнопку F3 (OUTPUT) - появится экран OUTPUT ASSIGN.
Установочные инструкции для устройств с разъёмом R-BUS рассмотрены в приложении
в конце Руководства.
С помощью интерфейса Roland DIF-AT вы можете посылать индивидуальные ци-
фровые сигналы треков VS-2400CD на треки записывающих устройств ADAT™ или
Tascam® T-DIF™.
Вы можете назначать сигналы шин и треков непосредственно на выходы, но не оба
одновременно, за исключением шины MONITOR, которая всегда посылает сигналы
на выходы.
Хотя шины назначаются на выходы попарно, вы всегда можете послать абсолютно
разные сигналы на каждую шину из этой чётно-нечётной пары. Если вы используете
шины AUX, то эти шины можно использовать раздельно или объединять в стерео
пары (стр. 200) на ваше усмотрение.

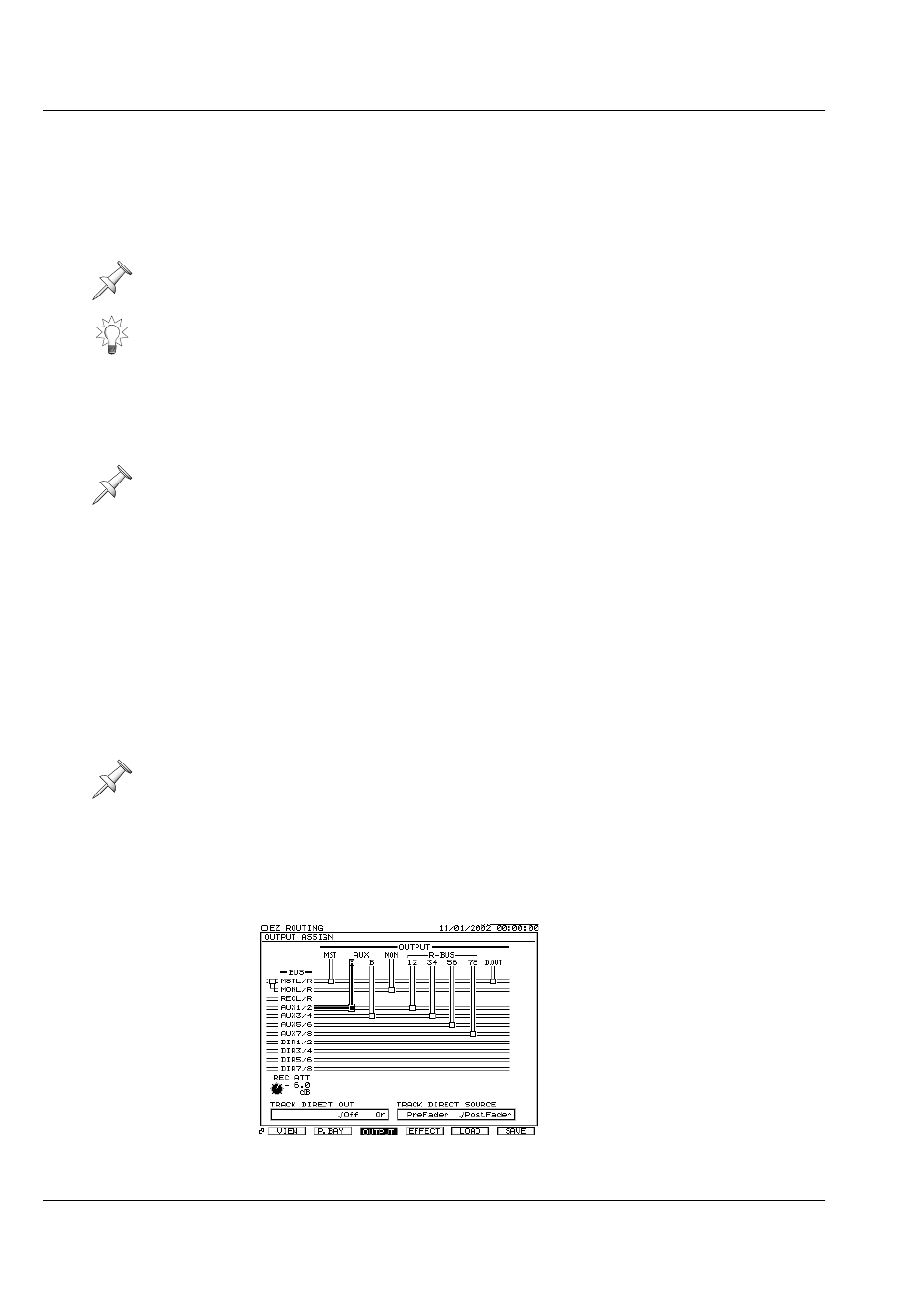

Íà äàííîé èëëþñòðàöèè âûáðàíû
àíàëîãîâûå äæåêè AUX A.
Øèíû AUX 1 è 2 íàçíà÷åíû íà
äæåêîâûå âûõîäû AUX A, ÷òî
îòîáðàæåíî æèðíîé ÷åðíîé
ëèíèåé íà ýêðàíå.
Êàæäàÿ øèíà èäåò ñëåâà íàïðàâî ÷å-
ðåç âåñü äèñïëåé. Êîãäà âû âûáèðàåòå
âûõîä è êîëåñîì Time/Value ïðîâîäè-
òå ñîåäèíèå, êîììóòàöèîííûé êâà-
äðàòèê ïåðåìåùàåòñÿ âíèç ïî ýêðàíó
äî ñîîòâåòñòâóþùåé âàøåìó âûáîðó
øèíû.
