Инструкция по эксплуатации Festo Линейный привод с датчиком перемещения DDLI
Страница 9
DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Русский
9

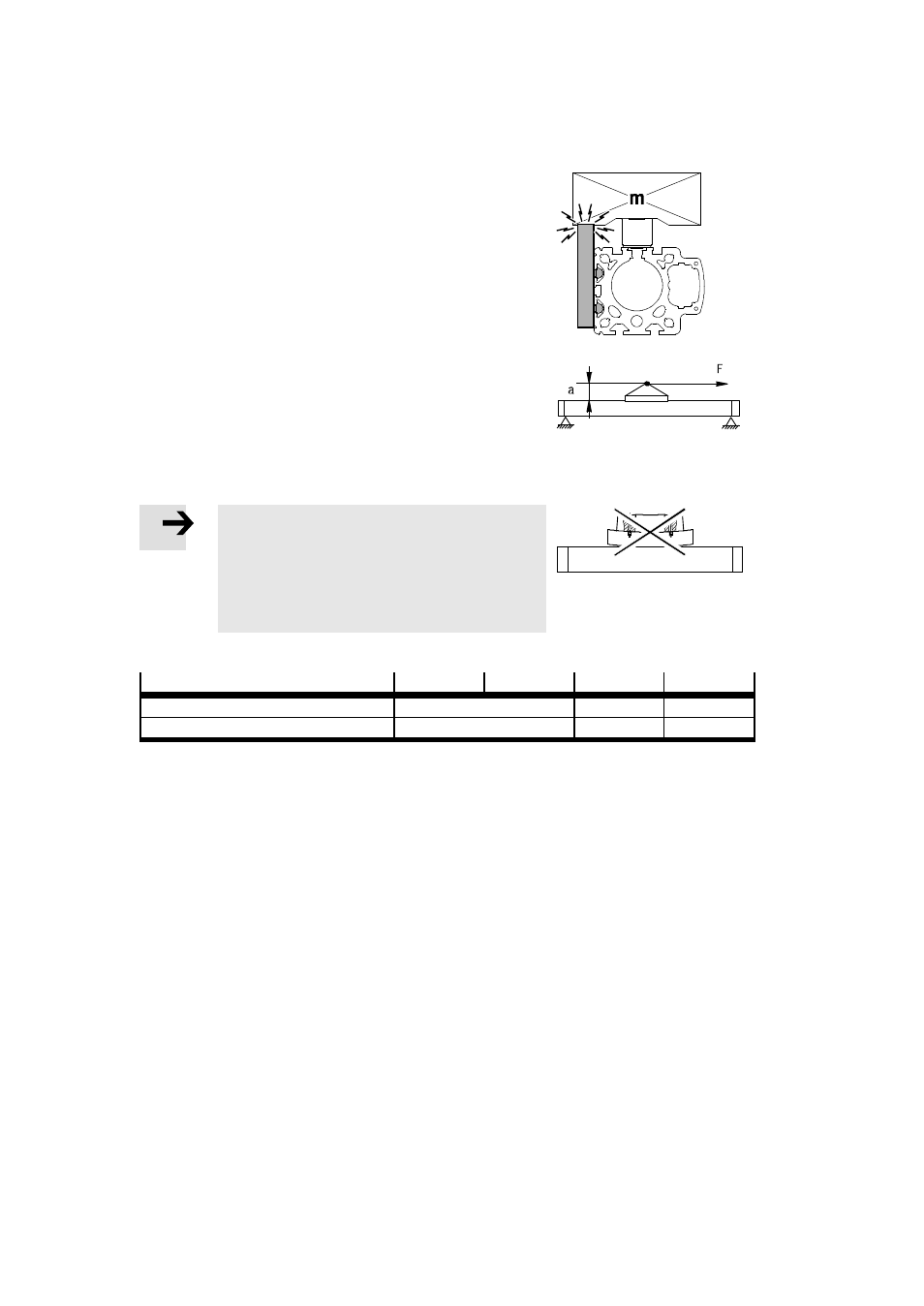

7. Убедитесь в том, что промежуточные опоры расположены вне
зоны перемещения подвижной нагрузки (прежде всего, при
боковом креплении). Для этого однократно переместите по-
движную нагрузку по всему отрезку перемещения.
Fig. 4
Для крепления полезной нагрузки:
•
Расположите полезную нагрузку так, чтобы опрокидывающий
момент в результате действия силы F (параллельно оси пере-
мещения) и плеча рычага “а” оставался небольшим (M
x
, M
y
,
M
z
12 Технические характеристики).
Fig. 5
В случае твердых и жестких полезных нагрузок:
Примечание
Изгиб каретки
5 под действием полезной нагруз-
ки с выпуклой или вогнутой поверхностью сокра-
щает срок службы привода.
•
Проследите за тем, чтобы монтажная поверх-
ность полезной нагрузки была ровной.
Fig. 6
•
Соблюдайте моменты затяжки при креплении полезной нагрузки в каретке:
Типоразмер
25
32
40
63
Винт
M5
M6
M8
Момент затяжки
[Н·м]
3,5
6,5
12
Tab. 3
Для полезных нагрузок с собственной направляющей:
•
Отрегулируйте направляющую полезной нагрузки и DDLI строго параллельно.
Только так вы предотвратите перегрузки на каретке (допустимые усилия
12 Технические
характеристики).
•
Обеспечьте беззазорное соединение полезной нагрузки с DDLI (
< 0,1 мм).
Безмоментную и почти беззазорную передачу усилий обеспечивает поводок DARD-L1-...-M.
