DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Svenska
25
11.Säkerställ att mittstöden befinner sig utanför den rörliga
massans rörelseområde (framför allt vid rörelse i sidled). Skjut
den rörliga massan längs hela rörelsesträckan en gång för detta.

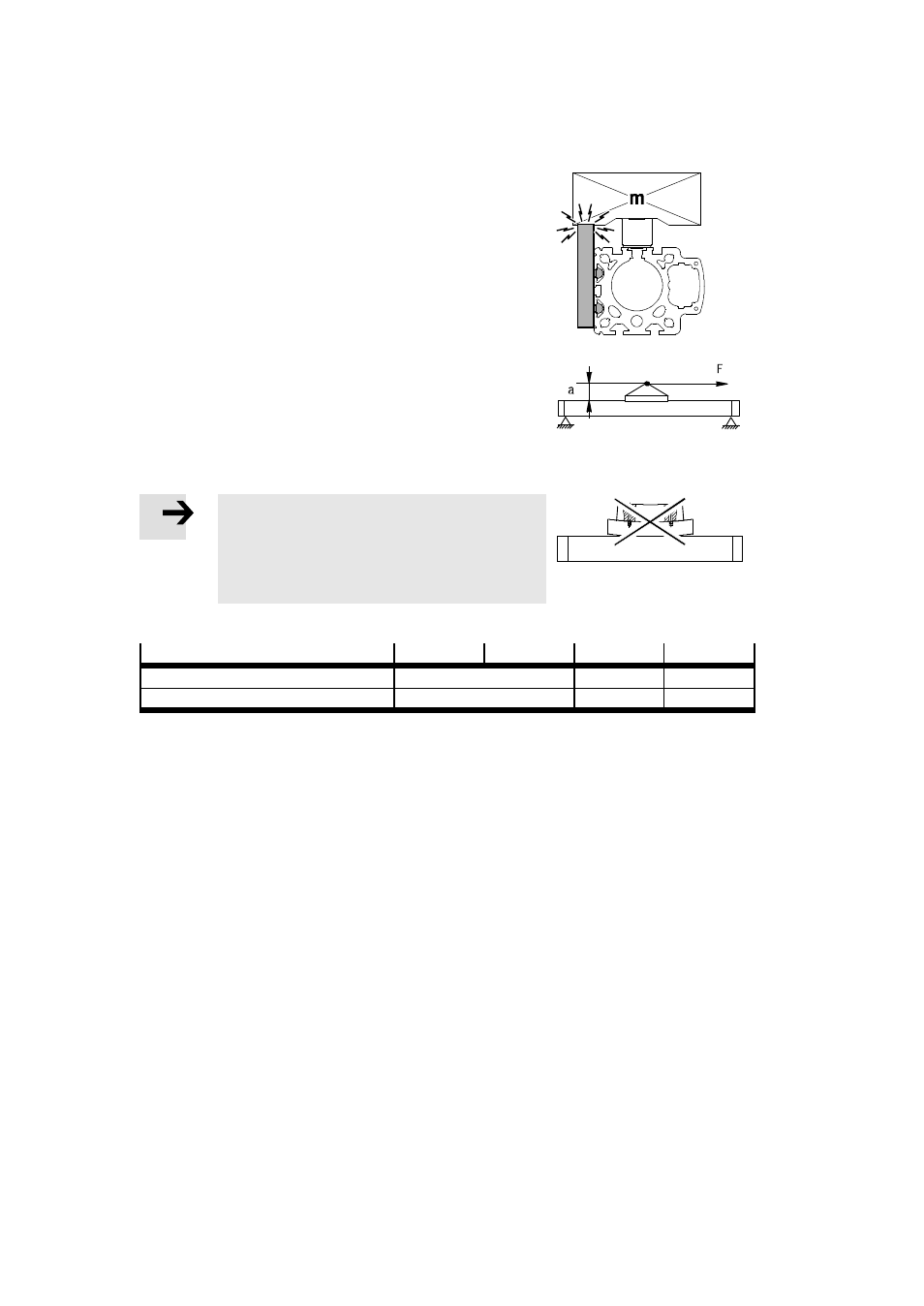

Fig. 4
Montering av arbetslasten:
•
Placera arbetslasten på ett sådant sätt att tippmomentet från
kraften F parallellt med den rörliga axeln och hävarmen a förblir
lågt (M
x
, M
y
, M
z
12 Tekniska data).
Fig. 5
Vid hårda och stela arbetslaster:
Information
Om löparen
5 böjs mot en krökt arbetslast redu-
ceras drivenhetens livslängd.
•
Säkerställ att arbetslastens monteringsyta är
jämn.
Fig. 6
•
Tänk på åtdragningsmomenten vid monteringen av arbetslasten i löparen:
Storlek
25
32
40
63
Skruv
M5
M6
M8
Åtdragningsmoment
[Nm]
3,5
6,5
12
Tab. 3
Vid arbetslaster med egen styrning:
•
Justera styrningen av arbetslasten och DDLI exakt parallellt.
Det är bara på detta sätt som du undviker överbelastningar på löparen (tillåtna krafter
12 Tekniska data).
•
Se till att arbetslasten kopplas glappfritt till DDLI (
< 0,1 mm).
Medbringaren DARD-L1-...-M erbjuder en momentfri och nästan glappfrit kraftöverföring.
