DDLI-25/32/40/63
10
Festo – DDLI-25/32/40/63 – 1402a Русский
5.2
Монтаж, пневматическая часть
При использовании в вертикальном или наклонном положении:
Предупреждение
Неконтролируемое перемещение нагрузок приводит к травмам персонала или по-
вреждению имущества (защемлению). В случае потери давления подвижная нагруз-
ка падает (масса каретки + масса полезной нагрузки) вниз.
•
Изучите документацию по конкретному контроллеру (например, CPX-CMAX).
В ней приведены пневматические принципиальные схемы, с помощью которых
можно задержать падение.
•
Проверьте, не требуются ли меры защиты от плавного снижения в результате
утечки (например, муфты безопасности или срезаемые штифты).
•

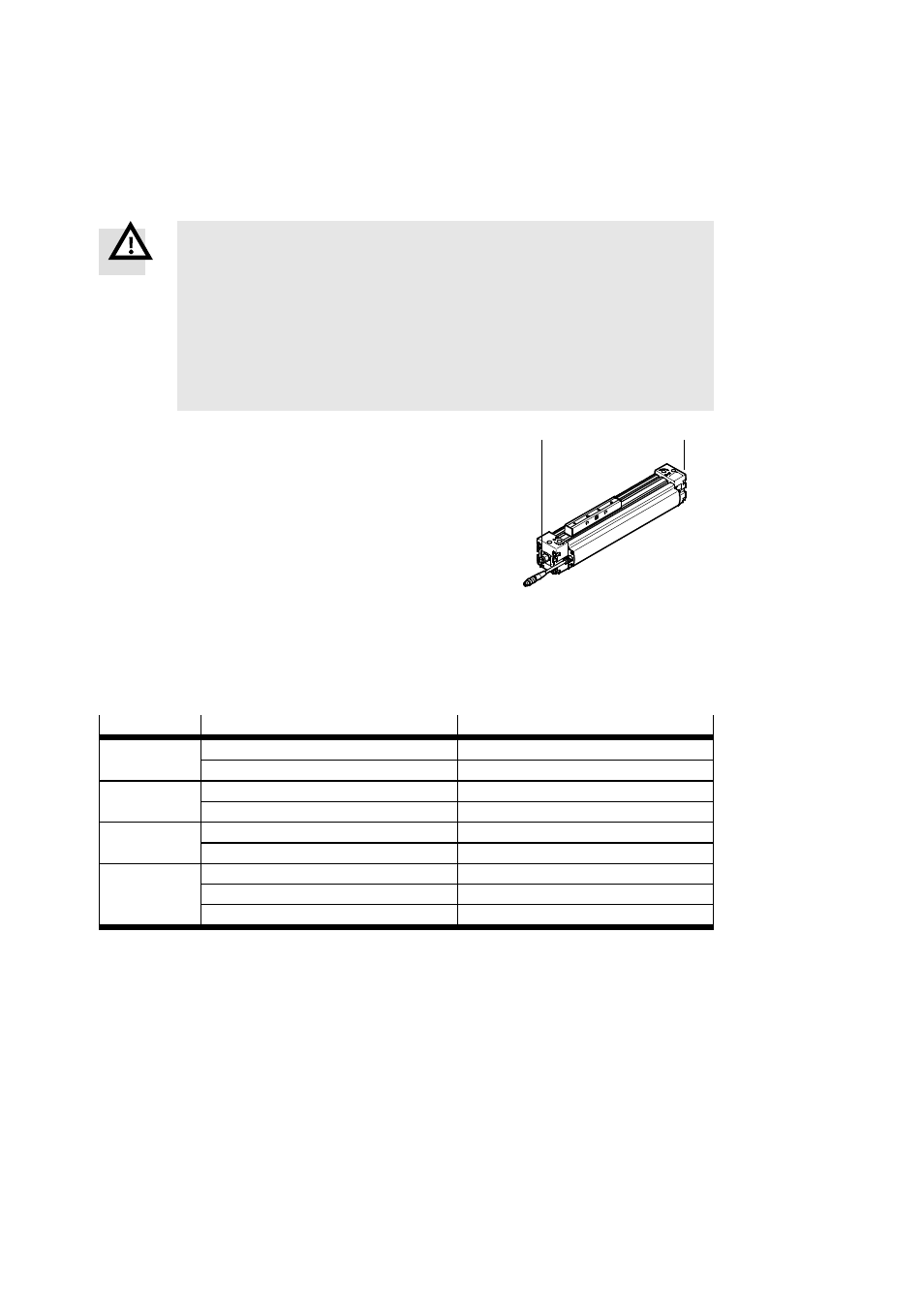

Подключите шланги к штуцерам с резьбой в пневматических
каналах питания. Штуцеры отмечены разными цветами на
отжимном кольце:
–
синее отжимное кольцо на канале
2:
перемещение вправо к концу измерительной системы
–
черное отжимное кольцо на канале
8:
перемещение влево к соединению измерительной
системы
Требуемый наружный диаметр шланга приведен в следующей
таблице (
Tab. 4).
2
8
Fig. 7
Типоразмер
Ход [мм]
Наружный диаметр шланга [мм]
25
100 … 160
6
225 … 2000
8
32
100
6
160 … 2000
8
40
100 … 750
8
850 … 2000
10
63
100 … 300
8
360 … 450
10
500 … 2000
12
Tab. 4
