DDLI-25/32/40/63
26 Festo – DDLI-25/32/40/63 – 1402a Svenska
5.2 Pneumatisk installation
Vid användning i lodrätt eller snett läge:
Varning
Massor som förflyttas okontrollerat skadar personer eller föremål (klämningar). Vid
tryckfall faller den rörliga massan (löparens massa + arbetslastens massa) ned.
• Läs dokumentationen till ditt positioneringssystem (t ex CPX-CMAX). Där finns pneu-
matiska inkopplingsanvisningar, som kan användas för att fördröja fallet.
• Kontrollera om det behövs säkerhetsåtgärder mot långsam nedsänkning genom
läckage (t ex kugghakar eller rörliga bultar).

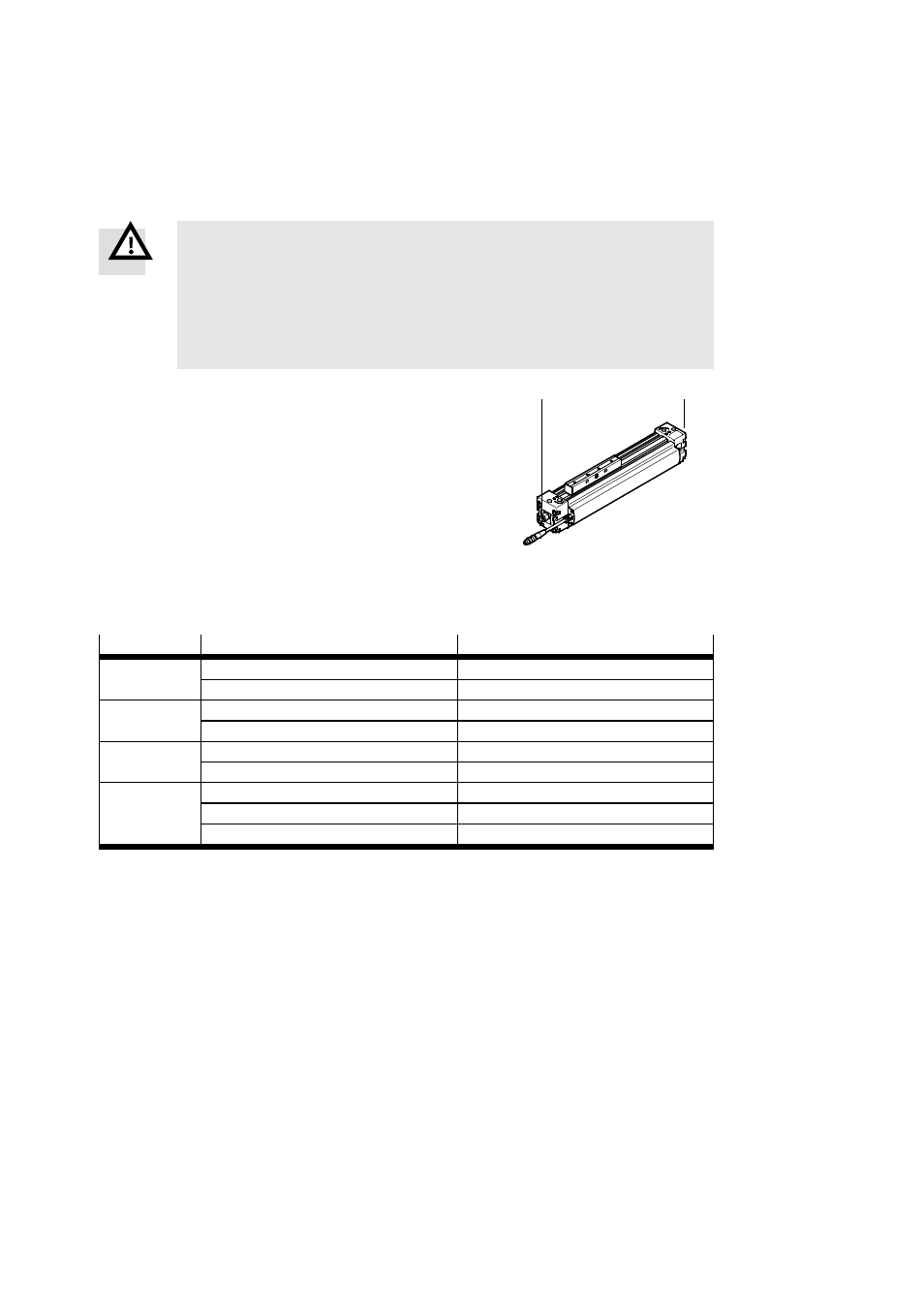

• Anslut slangar till instickskopplingarna i tryckluftsanslutningar-
na. Kopplingarna är markerade med olika färger på låsringen:
– blå låsring på anslutning 2:
förflyttning åt höger mot mätsystemets ände
– svart låsring på anslutning 8:
förflyttning åt vänster mot mätsystemets anslutning
Den nödvändiga slangytterdiametern är sammanfattad i den
följande tabellen ( Tab. 4).
2 8
Fig. 7
Storlek Slaglängd [mm] Slangytterdiameter [mm]
25 100 … 160 6
225 … 2 000 8
32 100 6
160 … 2 000 8
40 100 … 750 8
850 … 2 000 10
63 100 … 300 8
360 … 450 10
500 … 2 000 12
Tab. 4
