DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Svenska
33

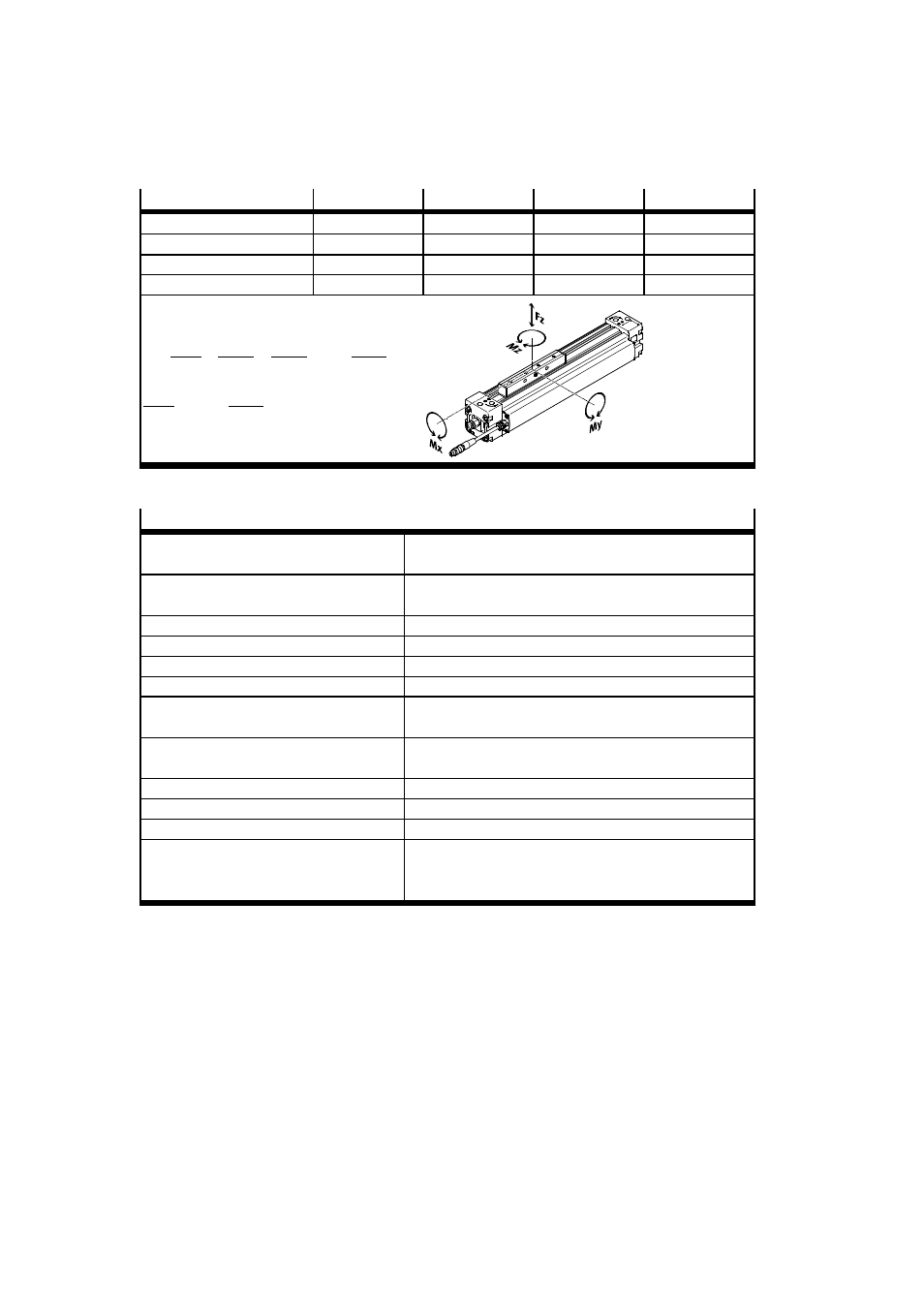

Tillåten kraft- och momentbelastning
Storlek
25
32
40
63
Fzmax
[N]
330
480
800
1600
Mxmax
[Nm]
1,2
1,9
3,8
5,7
Mymax
[Nm]
20
40
60
150
Mzmax
[Nm]
3
5
8
24
Formel för kombinerade belastningar:
0, 4x
|Fz|
Fz
max
+
|Mx|
Mx
max
+
|My|
My
max
+ 0, 2x
|Mz|
Mz
max
≤ 1
|Mz|
Mz
max
≤ 1
|Fz|
Fz
max
≤ 1
Tab. 10
Elektriska data för alla storlekar
Mätsystem
Magnetostriktivt, beröringsfritt, absolut mätande, digi-
talt
Kapslingsklass (mätsystem inkl.
hus och anslutningsteknik)
IP67 (vid korrekt monterad kontakt med kabel)
Elektrisk anslutning
Kabel med 5-polig kontakt, rund form M9
Kabellängd
[m]
1,5
Gränssnitt
CAN enligt ISO/DIS 11898
Överföringshastighet
[Mbit/s]
1
Linjäritetsfel (baserat på den
maximala slaglängden)
[%]
< ± 0,02 F. S. (min. ± 50 ìm)
Repeternoggrannhet2)
[mm]
≤ ± 0,01 (till 1 000 mm slaglängd)
≤ ± 0,02 (1 001 … 2 000 mm slaglängd)
Försörjningsspänning
[V DC]
24 (± 25 %)
Strömförbrukning
[mA]
100 mod.
Temperaturkoefficient
< 15 ppm/°C
CE-märkning (försäkran om öve-
rensstämmelse
www.festo.com)
enligt EU:s EMC-direktiv
2)
i kombination med CPX-CMIX. För uppgifter om repeternoggrannhet med soft stop eller positioneringssystem, se respektive manu-
al
Tab. 11
