DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Русский
11

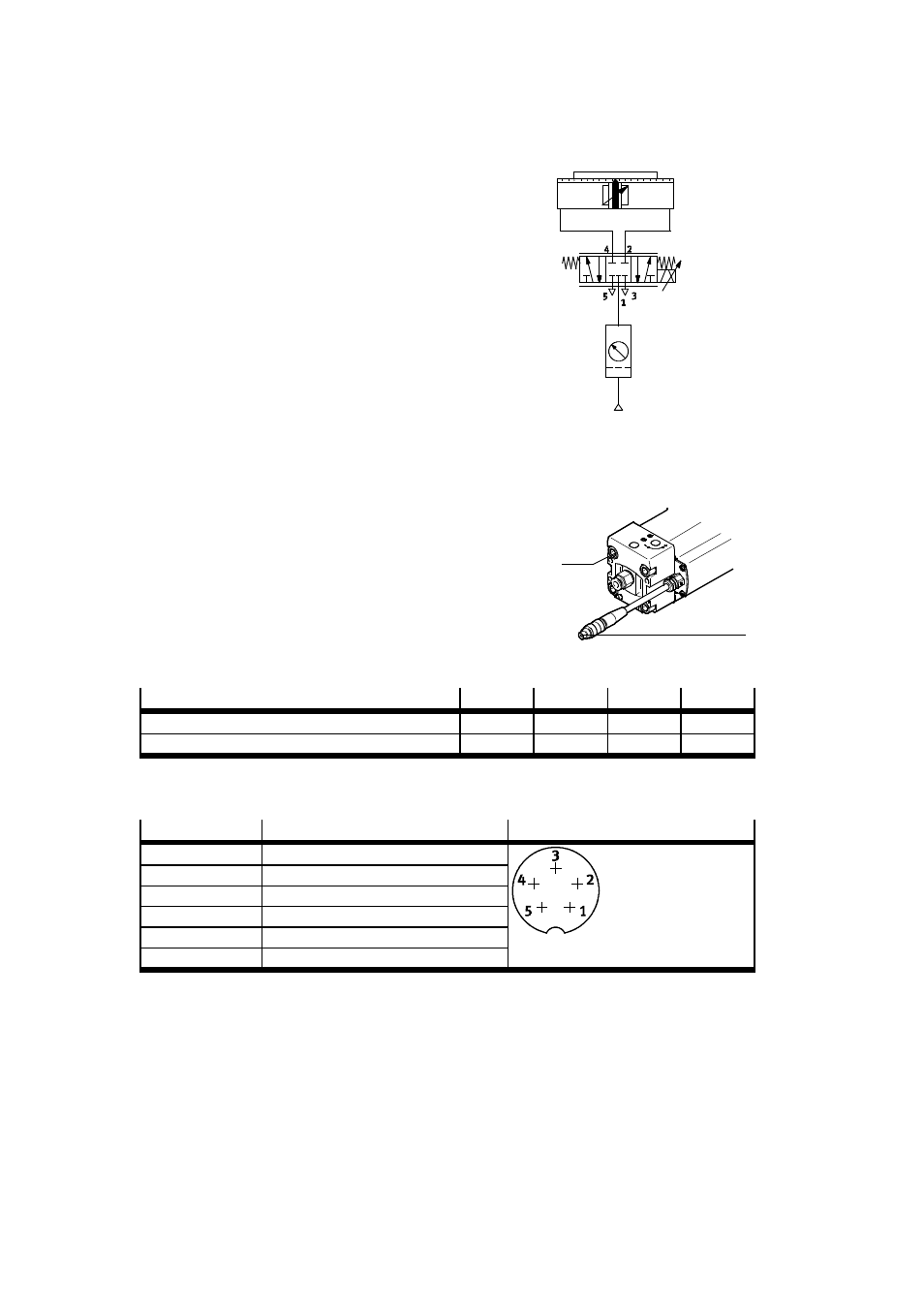

Для активации DDLI:
•
Используйте пропорциональный распределитель MPYE или
VPWP для управления скоростью и позиционирования
(пример переключения
Fig. 8). Эта схема переключения
не предназначена для остановки каретки в случае потери
давления.
Для применения в качестве измерительного цилиндра:
•
Используйте дроссели с обратным клапаном GRLA для на-
стройки скорости и дополнительно – внешние упоры.
Fig. 8
5 мкм
5.3
Монтаж, электрическая часть
•
Кабелем соедините DDLI с потенциалом земли.
Для этого может использоваться, например, внутренняя
резьба (A) винтов крепления крышки (
Tab. 5).
•
Кабелем подсоедините разъем измерительной системы
1
к системе управления.
Для этого должен применяться только имеющийся кабель.
Fig. 9
(A)
1
Типоразмер
25
32
40
63
Внутренняя резьба (A) винтов крепления крышки
M4
M5
M5
M8
Макс. момент затяжки
[Н·м]
3,0
4,0
5,0
14
Tab. 5
Назначение контактов DDLI:
Контакт
Функция
Назначение контактов
1
24 V DC
2
n. c.
3
0 V
4
CAN_H
5
CAN_L
–
Экран
Tab. 6
