DDLI-25/32/40/63
8
Festo – DDLI-25/32/40/63 – 1402a Русский
Примечание
Слишком большие расстояния между промежуточными опорами могут снизить
точность позиционирования.
•
Используйте не меньше указанного количества крепежных элементов (
Tab. 1).
•
Убедитесь в том, что плиты равномерно распределены по всей длине привода.
Для монтажа креплений на лапах HP и промежуточных опор
MUP:
1. При необходимости расположите крепления на лапах на
резьбе
4 на DDLI и вначале закрутите крепежные винты
слегка.
2. Поместите промежуточные опоры над пазовыми вкладыша-
ми в крепежном пазе.
3. Закрутите крепежные винты сначала слегка, чтобы промежу-
точные опоры еще могли перемещаться.
4. Сдвиньте промежуточные опоры; расстояния между проме-
жуточными опорами и (при необходимости) креплением на
лапах одинаково.
5. Равномерно затяните до упора все крепежные винты на DDLI
с указанным далее моментом затяжки (
Tab. 2).
6. Закрепите DDLI с помощью креплений на лапах и промежу-
точных опор.

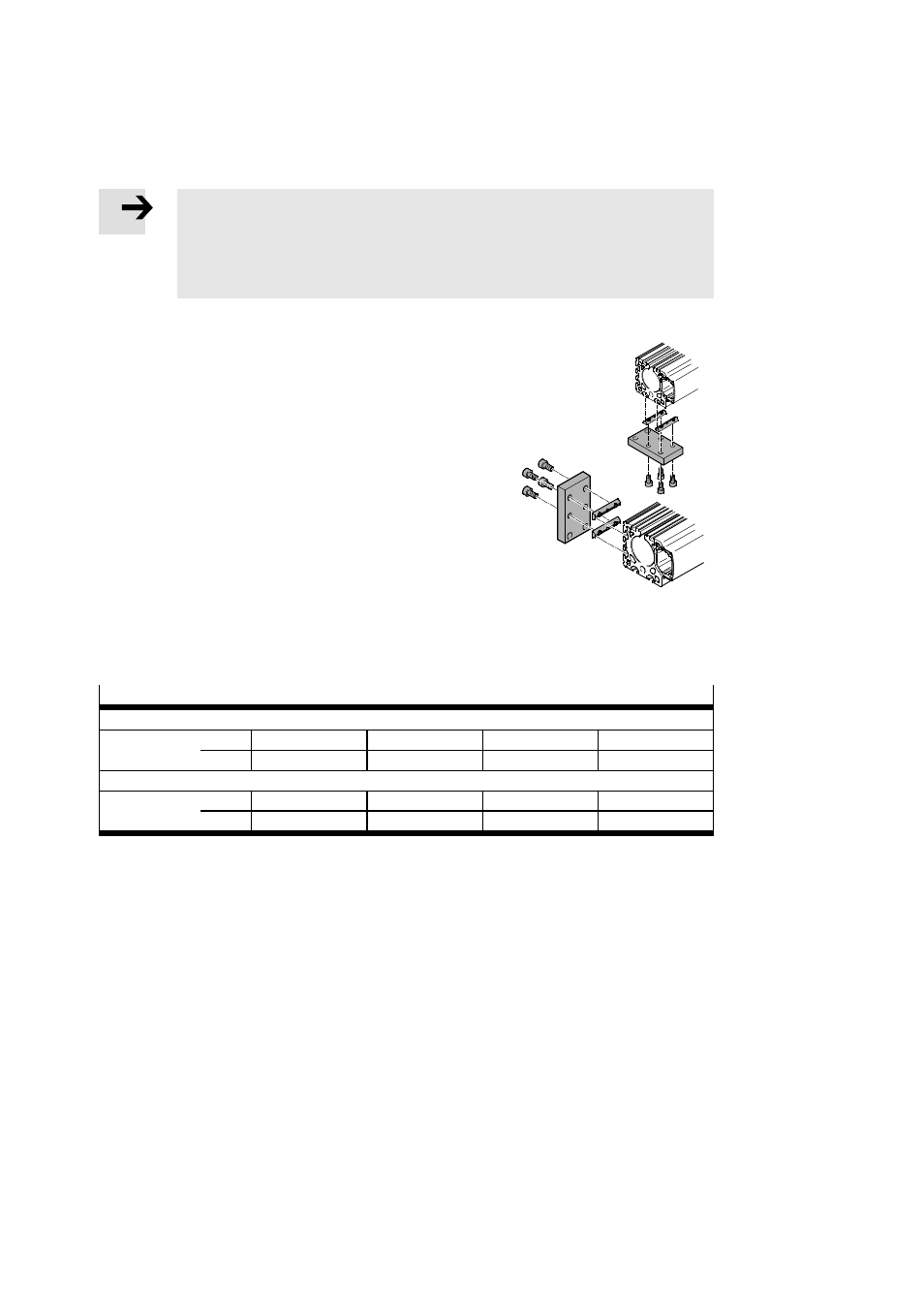

Fig. 3
Моменты затяжки крепежных винтов
Крепление на лапах HP
Типоразмер
25
32
40
63
[Н·м]
3,0
4,0
5,0
14
Промежуточная опора MUP
Типоразмер
18/25-P
32
40
63
[Н·м]
2,9
4,5
5,5
18
Tab. 2
