DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Русский
17

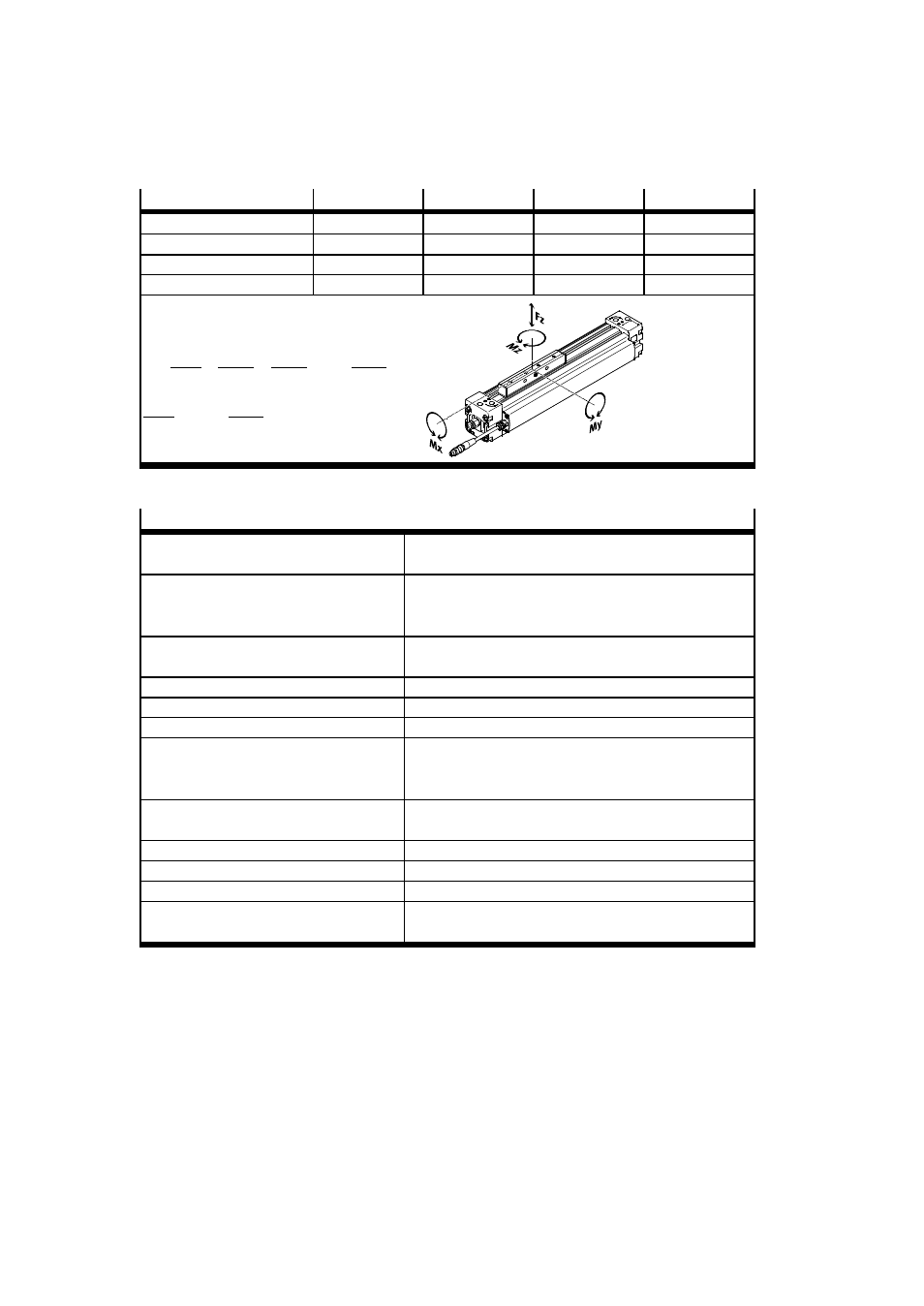

Допустимая нагрузка от усилий и моментов
Типоразмер
25
32
40
63
Fzmax
[Н]
330
480
800
1600
Mxmax
[Н·м]
1,2
1,9
3,8
5,7
Mymax
[Н·м]
20
40
60
150
Mzmax
[Н·м]
3
5
8
24
Формула для комбинированных нагру-
зок:
0, 4x
|Fz|
Fz
max
+
|Mx|
Mx
max
+
|My|
My
max
+ 0, 2x
|Mz|
Mz
max
≤ 1
|Mz|
Mz
max
≤ 1
|Fz|
Fz
max
≤ 1
Tab. 10
Электрические параметры для всех типоразмеров
Система измерения перемещений
магнитострикционная, бесконтактная, для
абсолютных измерений, цифровая
Степень защиты (измерительная
система с корпусом и техникой
подключения)
IP67 (при правильно смонтированной
соединительной розетке с кабелем)
Электрическое подключение
кабель с 5-полюсным штекером, круглая конструкция
M9
Длина кабеля
[м]
1,5
Интерфейс
CAN согласно ISO/DIS 11898
Скорость передачи данных
[Мбит/с] 1
Погрешность линейности
(исходя из максимального
хода)
[%]
< ± 0,02 полной шкалы (F. S.) (мин. ± 50 мкм)
Точность повторения
1)
[мм]
≤ ± 0,01 (до длины хода 1000 мм)
≤ ± 0,02 (ход 1001 … 2000 мм)
Напряжение питания
[V DC]
24 (± 25 %)
Потребляемый ток
[мА]
100 тип.
Температурный коэффициент
< 15 ppm/°C
Знак CE (декларация о соответствии
www.festo.com)
согласно Директиве ЕС по ЭМС
1)
В соединении с CPX-CMIX. Данные по точности повторения с контроллерами крайнего положения или контроллерами
позиционирования см. в соответствующем описании
Tab. 11
