DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Svenska
27
För aktivering av DDLI:
•
Använd den flödesreglerande proportionalventilen MPYE eller
VPWP för hastighetsregleringen och positioneringen (exempel-
koppling
Fig. 8). Denna koppling lämpar sig inte för att
stoppa löparen vid ett tryckfall.
Vid användning som mätcylinder:
•
Använd strypbackventiler GRLA för att ställa in hastigheten och
ytterligare externa anslag.

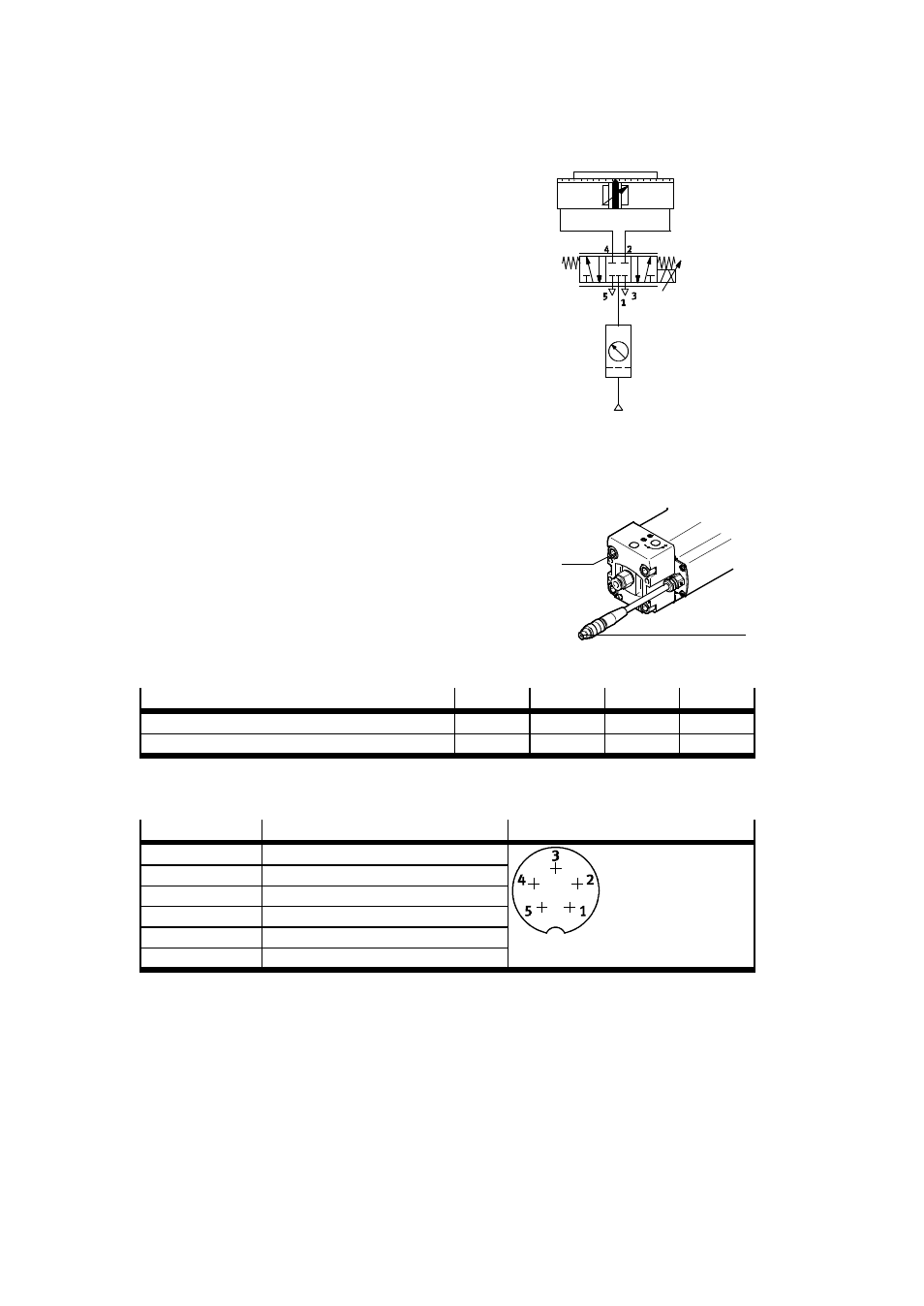

Fig. 8
5
ìm
5.3
Elektrisk installation
•
Anslut DDLI till jordpotential.
Till detta kan exempelvis gavelskruvarnas invändiga gänga (A)
användas (
Tab. 5).
•
Anslut mätsystemet
1 till styrsystemet.
Till detta får bara den existerande kabeln användas.
Fig. 9
(A)
1
Storlek
25
32
40
63
Gavelskruvarnas invändiga gänga (A)
M4
M5
M5
M8
Max. åtdragningsmoment
[Nm]
3,0
4,0
5,0
14
Tab. 5
Kontaktkonfiguration DDLI:
Stift
Funktion
Kontaktkonfiguration
1
24 V DC
2
n. c.
3
0 V
4
CAN_H
5
CAN_L
–
Skärm
Tab. 6
