DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Русский
7
5
Монтаж
5.1
Монтаж, механическая часть
Примечание
При неправильной параметризации возможны непредусмотренные перемещения
приводов позиционирования.
•
Используйте DDLI только с указанными монтажными положениями и параметра-
ми (
относящаяся к приводу информация по контроллерам).
•
Соблюдайте предписания по монтажу и специальные указания, приведенные
в описаниях к применяемым контроллерам.
•
В общем случае не изменяйте винты и резьбовые болты,
кроме тех случаев, когда в данном руководстве есть требова-
ние сделать это.
•
Не допускайте вдавливания или втягивания уплотнительной
ленты.
Повреждения уплотнительной ленты снижают эксплуатацион-
ную надежность. В результате рывков при движении каретки
без давления может возникнуть вакуум, который втягивает
уплотнительную ленту в поршневое пространство.

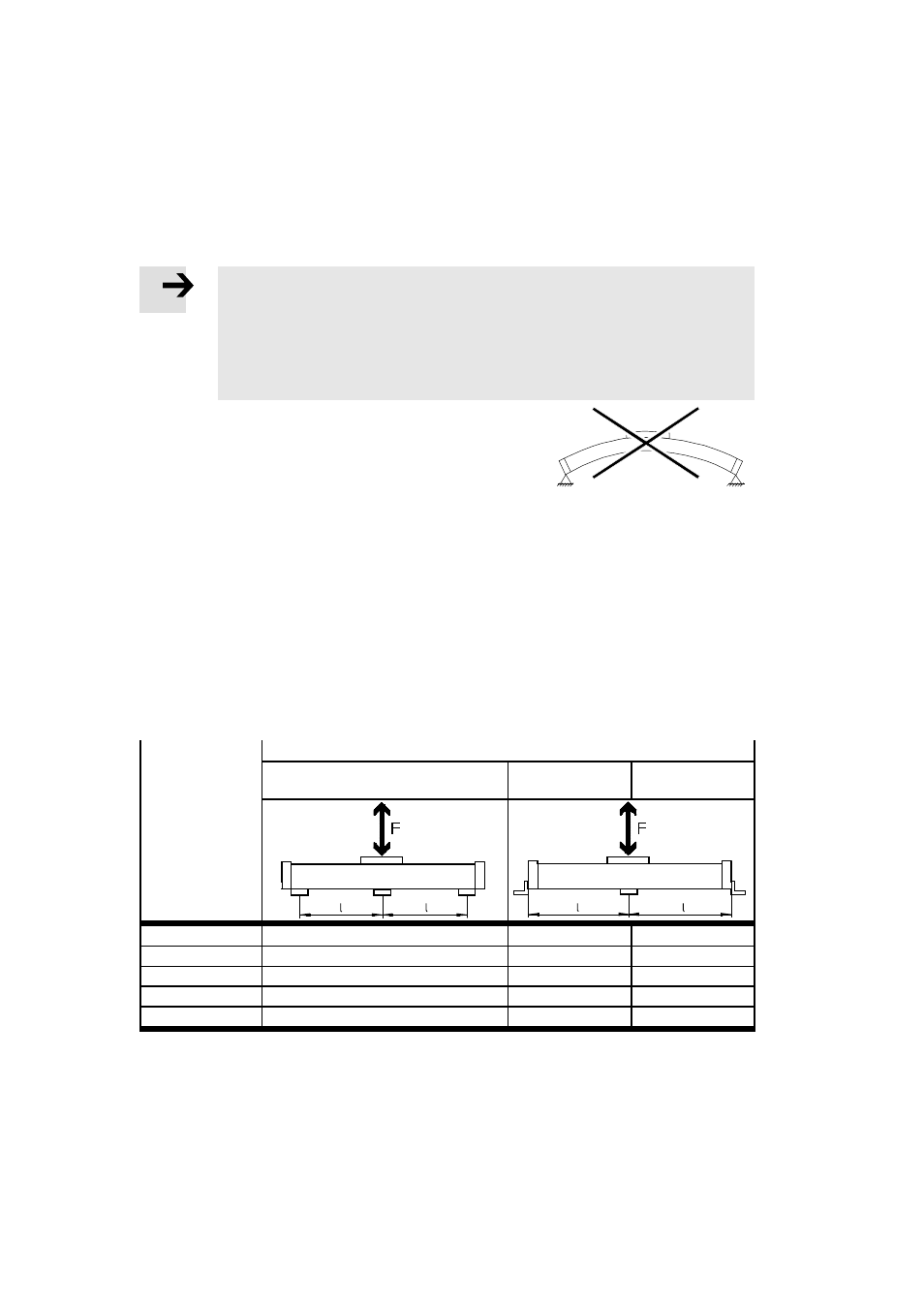

Fig. 2
•
Не допускайте повреждения или сильного загрязнения лент.
Повреждения приводят к утечкам и снижают эффективность работы DDLI.
•
Следите за тем, чтобы при монтаже не возникало перекосов и изгибов.
Для крепления привода:
•
применяйте:
–
промежуточные опоры MUP или
–
крепления на лапах HP в комбинации с дополнительными промежуточными опорами MUP.
В следующей таблице представлено требуемое минимальное количество промежуточных опор
и креплений на лапах.
Диапазон хода
[мм]
Кол-во крепежных элементов
Промежуточные опоры
Крепление на
лапах +
Промежуточные
опоры
100 … 400
2
2
0
401 … 600
2
2
1
601 … 1200
3
2
1
1201 … 1400
3
2
2
1401 … 2000
4
2
2
Tab. 1
