Страница 23
DDLI-25/32/40/63
Festo – DDLI-25/32/40/63 – 1402a Svenska
23
5
Montering
5.1
Mekanisk montering
Information
Felaktigt parametrerade linjärenheter kan utföra oväntade rörelser.
•
Använd bara DDLI med de angivna monteringslägena och parametrarna
(
drivenhetsspecifik anvisning för drivstegen).
•
Ta hänsyn till monteringsföreskrifterna och anvisning, särskilt i manualerna till de
använda positioneringssystemen.
•
Rör principiellt inga skruvar och gängbultar, om du inte upp-
manas att göra det i den här manualen.
•
Se till att tätningsbandet inte trycks eller sugs in.
Skador på tätningsbandet minskar tillförlitligheten vid drift. Om
den trycklösa löparen körs ryckigt kan ett undertryck uppstå,
som suger in tätningsbandet i cylinderkammaren.

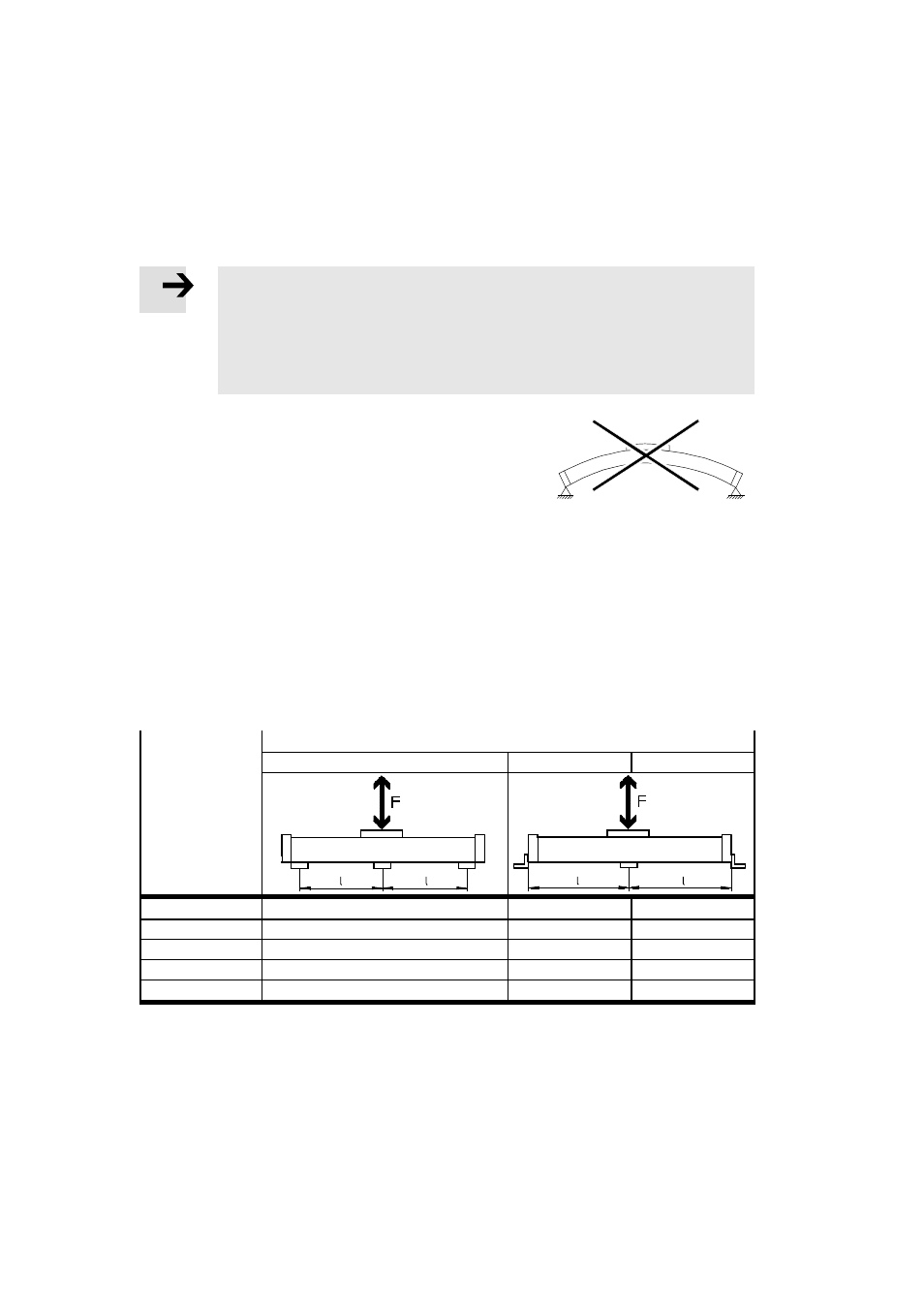

Fig. 2
•
Undvik att bandsystemet skadas eller blir kraftigt nedsmutsat.
Skador leder till läckage och sänker prestandan hos DDLI.
•
Se till att enheten monteras utan att förspännas eller böjas.
För montering av drivenheten:
•
Använd:
–
Mittstöd MUP eller
–
Fotfästen HP i kombination med ytterligare mittstöd MUP.
Följande tabell visar det minsta antal mittstöd och fotfästen som behövs.
Slaglängdsområ-
de [mm]
Antal fästelement
Mittstöd
Fotfäste +
Mittstöd
100 … 400
2
2
0
401 … 600
2
2
1
601 … 1 200
3
2
1
1 201 … 1 400
3
2
2
1 401 … 2 000
4
2
2
Tab. 1
