DDLI-25/32/40/63

24

Festo – DDLI-25/32/40/63 – 1402a Svenska

Information

För stora avstånd mellan mittstöden kan reducera positioneringsnoggrannheten.

Använd minst det angivna antalet fästelement (

Tab. 1).

Säkerställ att plattorna är jämnt fördelade över hela drivenhetens längd.

För monteringen av fotfästen HP och mittstöd MUP:

5. Fäst fotfästena mot gängorna

4 på DDLI vid behov och dra

sedan fast fästskruvarna något.

6. Placera mittstöden över spårmuttrarna i spårmutterspåren.

7. Skruva först in fästskruvarna lite, så att det fortfarande går att

flytta på mittstöden.

8. Förskjut mittstöden så att avstånden mellan mittstöden och ev.

fotstöden är lika.

9. Dra fast alla fästskruvar på DDLI jämnt med det följande åtdrag-

ningsmomentet (

Tab. 2).

10.Sätt fast DDLI över fotfästena och mittstöden.

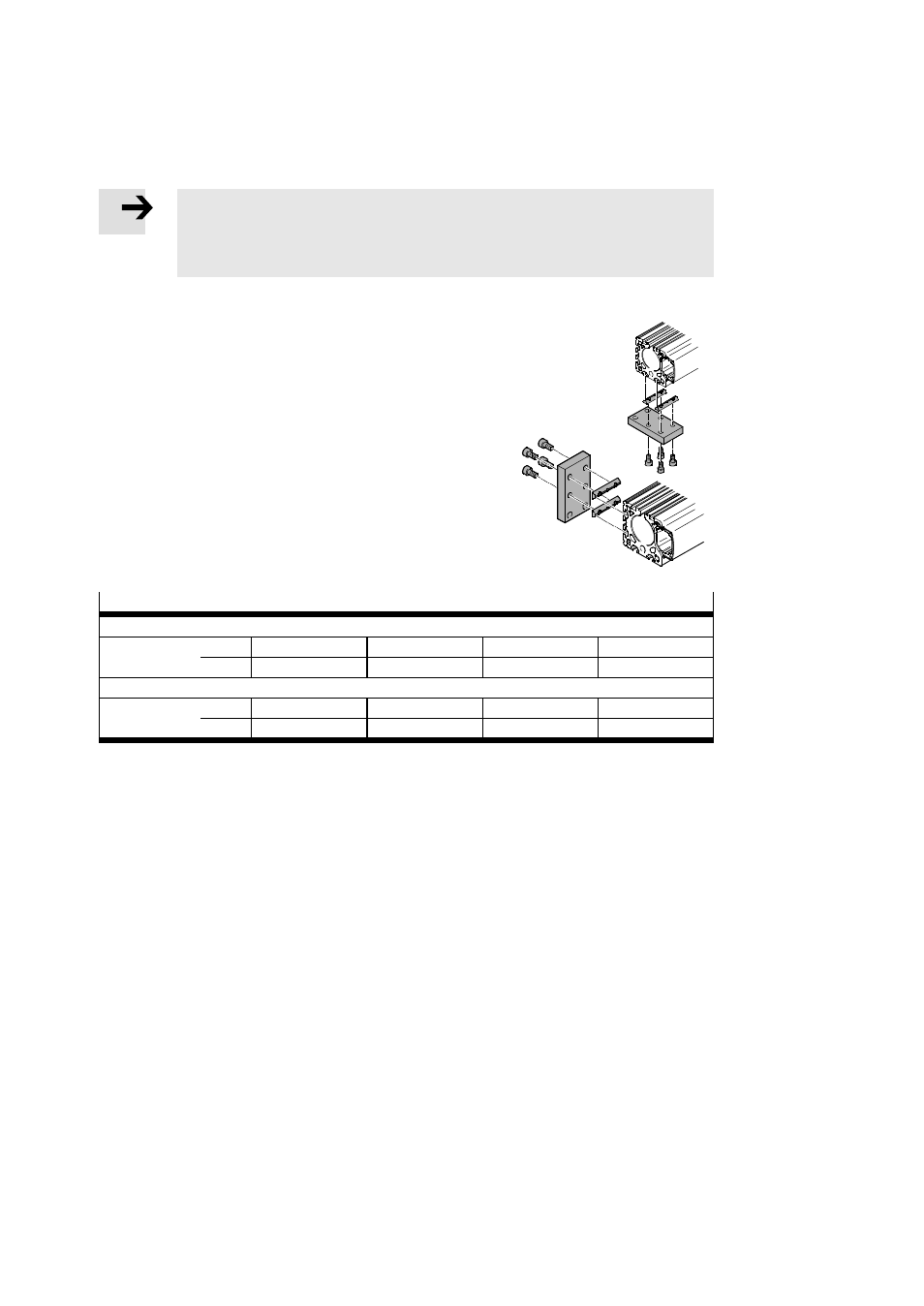

Fig. 3

Åtdragningsmoment för fästskruvarna

Fotfäste HP

Storlek

25

32

40

63

[Nm]

3,0

4,0

5,0

14

Mittstöd MUP

Storlek

18/25-P

32

40

63

[Nm]

2,9

4,5

5,5

18

Tab. 2
