DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский 9
При установке в вертикальном положении:
S Проверить, требуются ли дополнительные внешние меры предосторожности
(напр., муфты безопасности или подвижные болты) (см. ISO 14121, ISO 13849-1).
S Выбрать вариант монтажа для Ваших условий эксплуатации.
Информация об альтернативных вариантах монтажа для рис. 4 и необходимых для
этого принадлежностях представлена в каталоге компании Festo.

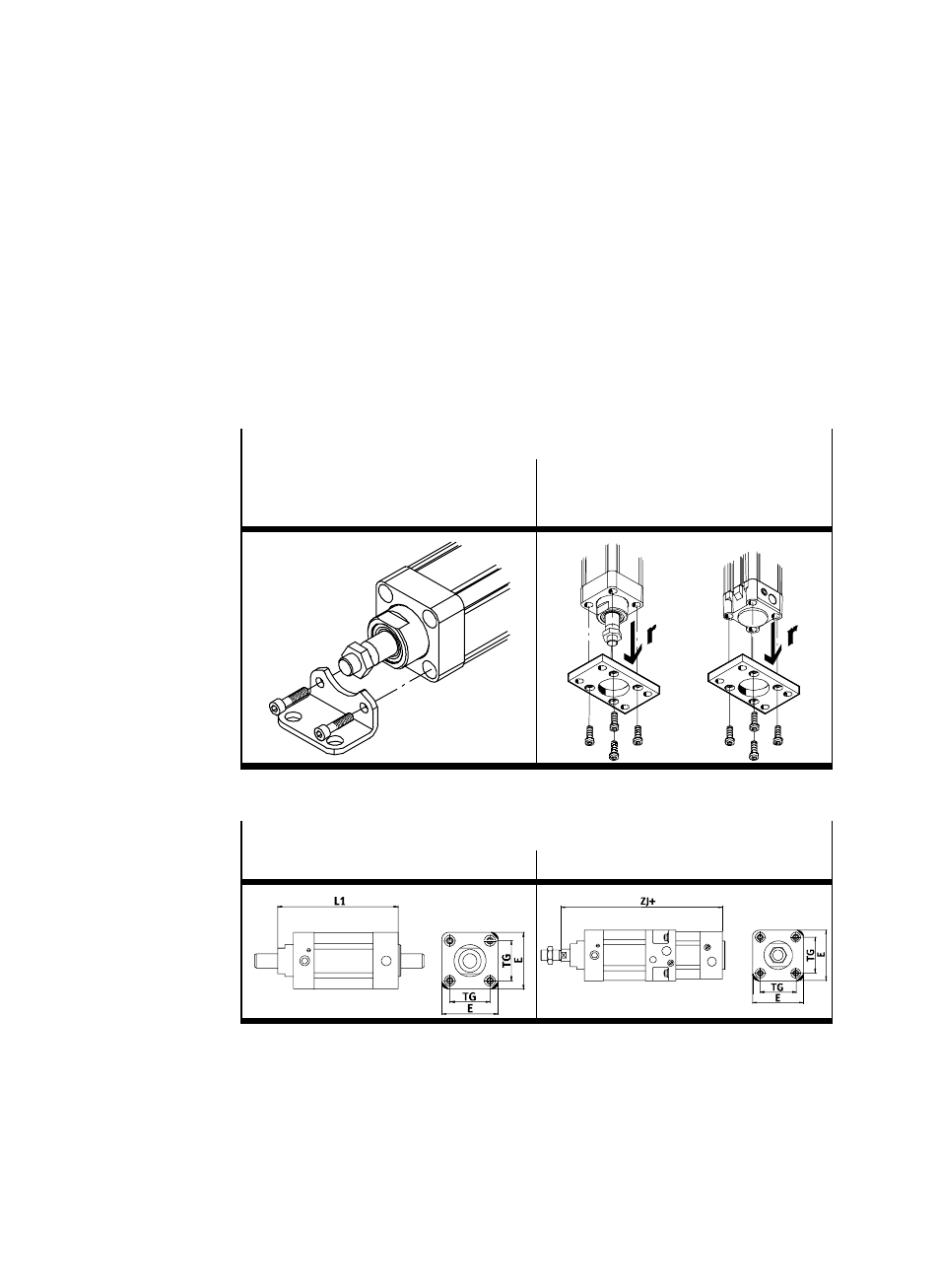

Варианты (пример)
С крепежными лапами типа HNC-...
(только для блокировки) С фланцевым креплением типа FNC-...
(подходит для торможения: следить за
направлением движения r)
Рис. 4
Размеры (см. данные каталога)
Узел фиксации KEC-... Узел фиксации (с цилиндром) типа DNCKE-...
Рис. 5
