DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский
14
S
Удалить имеющиеся самоклеющиеся этикетки на пневматических разъемах.
S
Убедиться, что в соединениях и в шлангах
изделия нет частиц грязи и инородных тел.
S
Обеспечить наличие коротких шлангов. Благо-
даря этому можно сократить время закрытия
узлов фиксации.
S

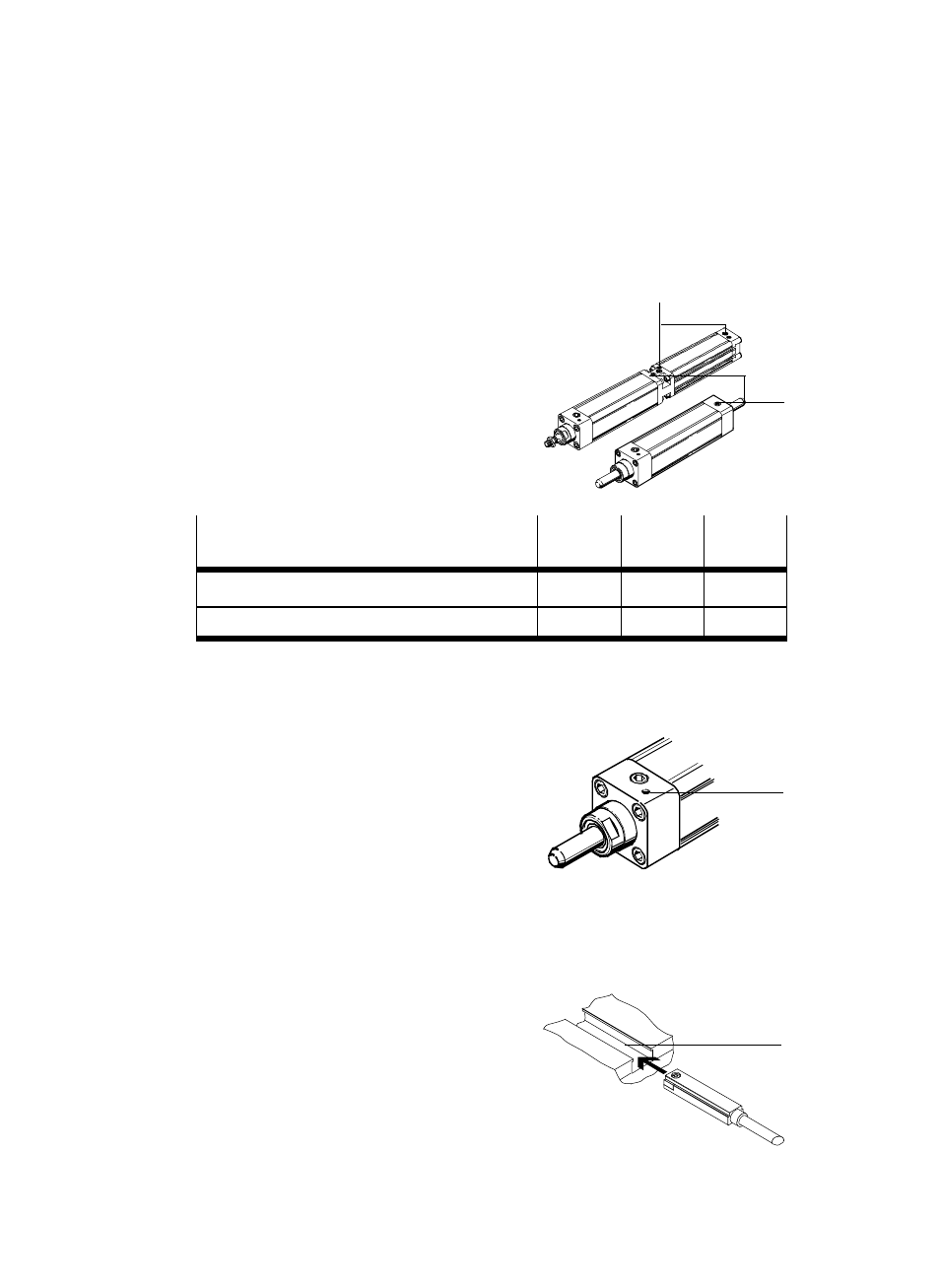

Подключить шланги к пневматическим разъ-
емам узла фиксации 2 и цилиндра (при его
наличии) 1 согласно EN 983.
Тип
DNCKE-
KEC-
40-...
16-...
63-...
20-...
100-...
25-...
Пневматический разъем для узла фиксации
G 1/8
G 1/4
G 3/8
Пневматический разъем цилиндра (только DNCKE-...)
G 1/4
G 3/8
G 1/2
Рис. 12: Номинальный размер пневматических разъемов
При использовании в окружающем воздухе, содержащем тонкодисперсную пыль или ту-
ман:
1.
Использовать штуцер с ниппелем (напр., тип
QS-CM-M5-...) вместо фильтрующего элемента
aA в
выхлопном канале
внутренней полости
пружины.
2.
Подключить шланги вне зоны загрязнения
с более чистым воздухом.
Монтаж электрической части
При использовании датчиков положения в цилиндре со стопорным блоком (только для
типа DNCKE-...):
S
Использовать датчики положения типа
SME-8-.../SMT-8-... (см. Принадлежности).
S
Установить датчики положения в пазы 8
цилиндра.
S
Закрепить датчики положения в нужных поло-
жениях включения.
Рис. 11
DNCKE-...
KEC-...
2
1
Рис. 13
aA
Рис. 14
8
