Инструкция по эксплуатации Festo Фиксаторы KPE
Страница 13
DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский
13

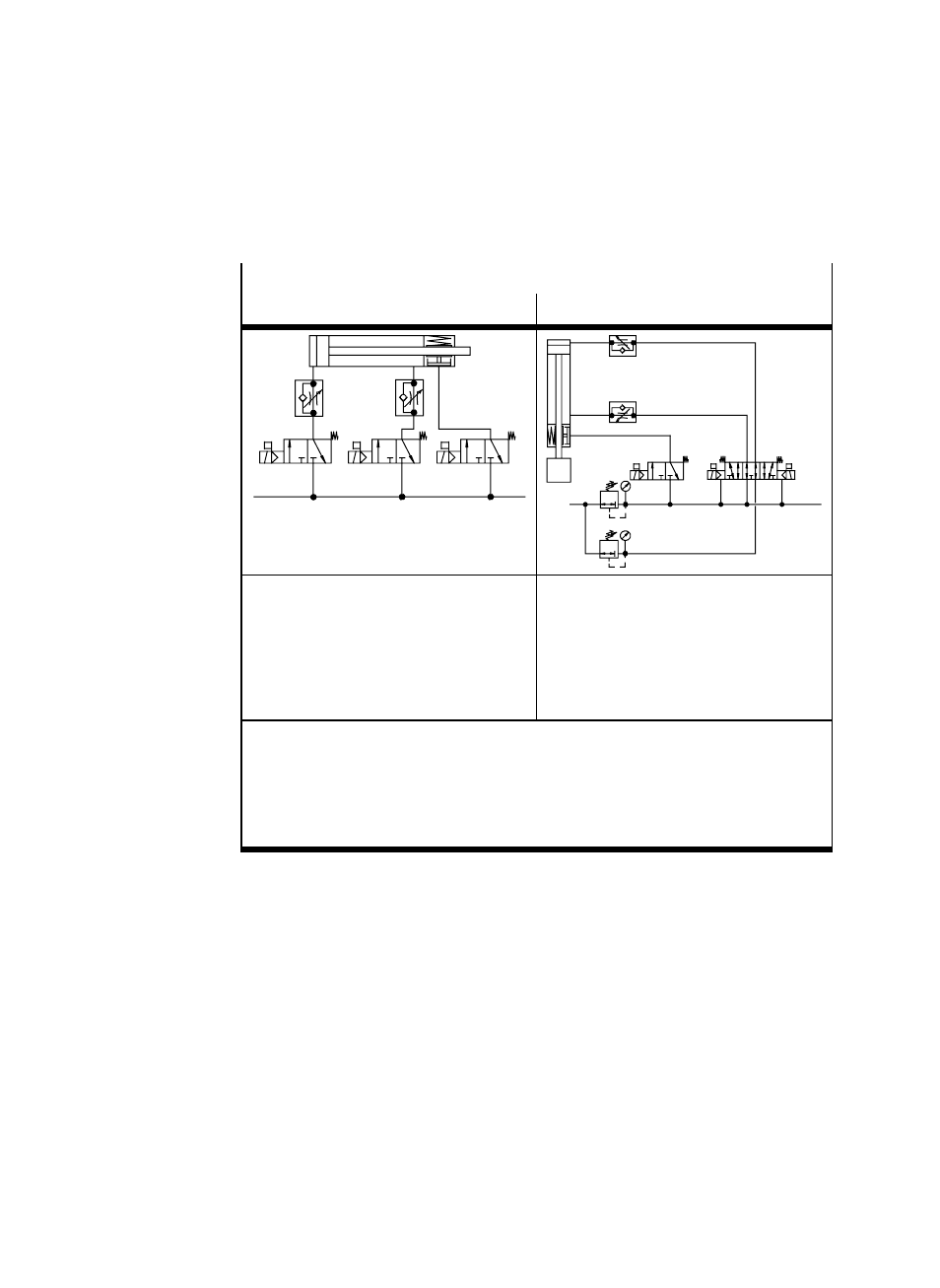

Пример тормозного устройства
1)
Горизонтальная установка
2)
Вертикальная установка
3)
м
При падении давления шток фиксируется.
Управление фиксацией осуществляется
отдельно.
При небольшой разности значений усилий
(при открытой фиксации) шток может пере-
двигаться. Подача и сброс воздуха может осу-
ществляться с обеих сторон цилиндра.
При падении давления шток фиксируется.
Управление фиксацией осуществляется
отдельно.
Систему можно установить в положение рав-
новесия усилий. Таким образом, возможен
плавный шаговый режим или новый запуск из
любого положения.
1) Примеры схем подключения удовлетворяют макс. PLd/категория 3 в отношении требований
к технике безопасности Прекращение представляющего угрозу движения, а также опасного
запуска из состояния покоя
2) Действует только в случае, если движение штока не представляет опасности вследствие
разницы между площадями поршня.
3) Применимо только в случае безопасного поддержания равновесия сил.
Рис. 10
