Festo Фиксаторы KPE - Инструкция (Страница 4)

DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский 4
1 Рабочие элементы и соединения
1
2
6 7
DNCKE-... KEC-...
5
3
4
2
3
7 6 5 8 9

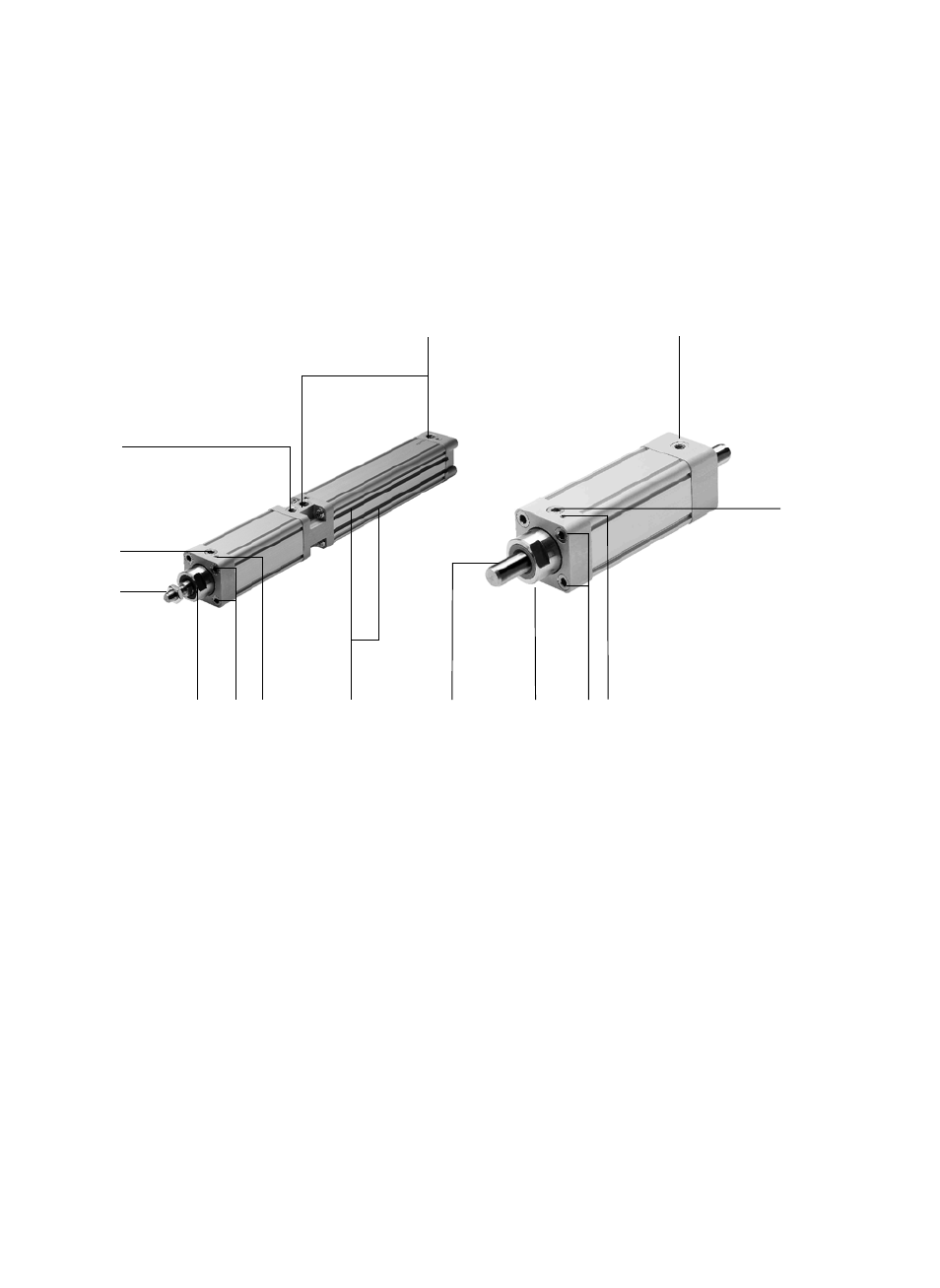

Рис. 1
1 Пневматический разъем для цилиндра рядом
с регулировочным винтом для демпфирования
в конечных положениях (только для DNCKE-...)
2
Пневматический разъем для ослабления фикса-
ции
3 Фиксирующий винт с внутренним шестигранни-
ком (для юстировочной втулки)
4
Шток (только DNCKE-...)
5 Юстировочная втулка с поверхностью для нало-
жения ключа
6
Винты пустотелые с резьбой для крепления
(на обеих задних крышках)
7
Отверстие с фильтрующим элементом для
сброса воздуха (зажимная камера)
8 Пазы для датчика положения (только DNCKE-...)
9 Стержень для транспортировочных креплений
(только KEC-...)
