DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский
18
Порядок ввода в эксплуатацию (тестовый запуск)
S
Следить за соблюдением предельных значе-
ний всех нагрузок.
Для установки скорости и демпфирования в ко-
нечных положениях:
S

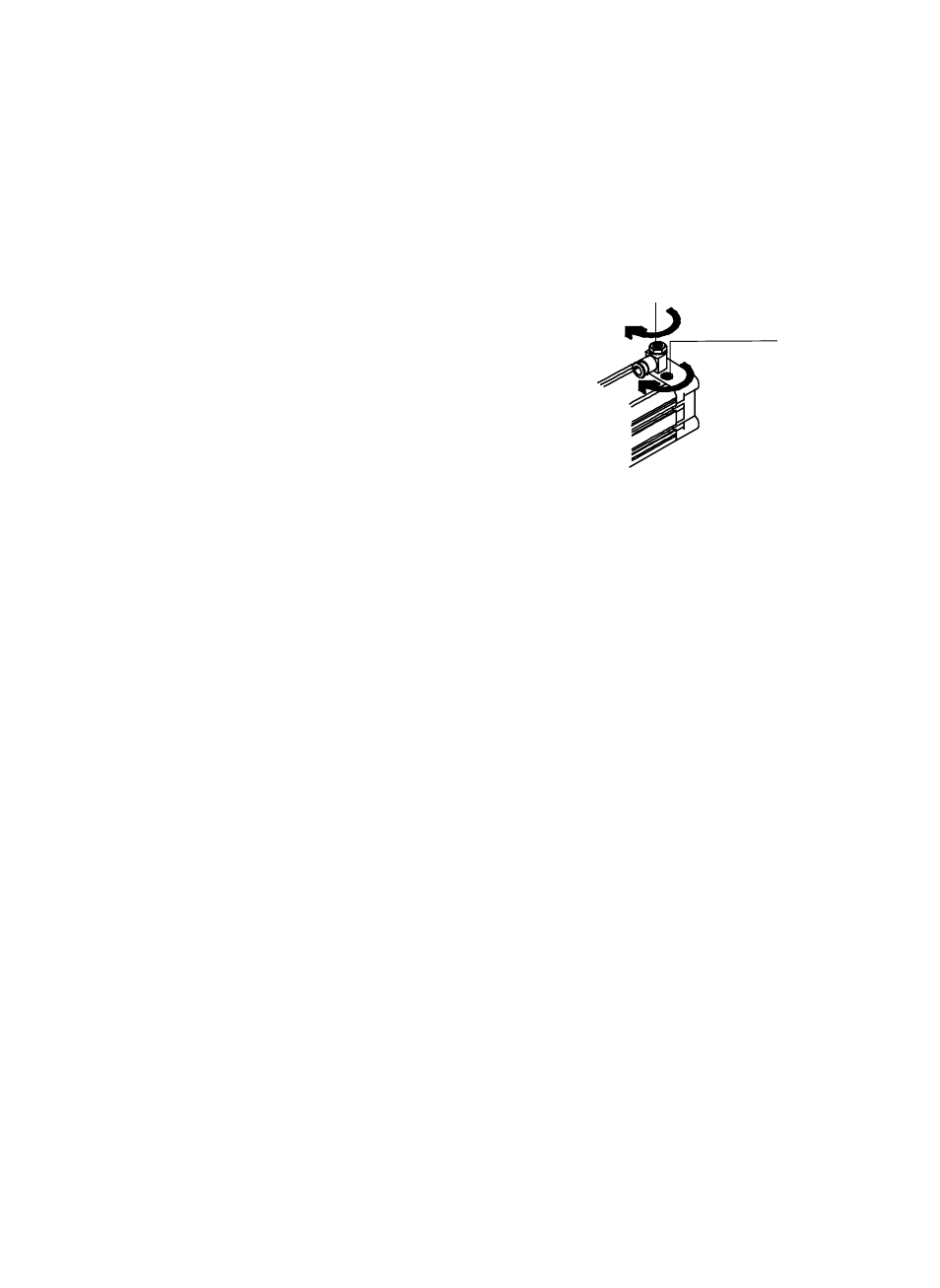

Вверните винты установленных в крышках
дросселей с обратным клапаном (A) и системы
демпфирования в конечных положениях (B)
на DNCKE-...:
– вначале до полной затяжки,
– затем вновь откройте примерно на один
оборот.
S
Подать воздух:
– медленно наполнить установку воздухом.
Для этого используется клапан плавного пуска типа HEL-...
– сначала подать воздух одновременно в оба пневматических разъема 1
(только для DNCKE-...).
Это послужит защитой от перемещения в направлении полости цилиндра,
в которую не подается воздух.
– В узел фиксации через пневматический разъем 2 подать давление минимум
3,8 бар.
В результате шток, медленно перемещается в конечное положение в выдвинутом
состоянии.
S
Выполнить тестовый запуск с низкой тактовой частотой и скоростью соударения.
S
Повторять тестовый запуск, поэтапно увеличивая скорость до достижения рабочей
скорости.
При правильной настройке полезная нагрузка гарантированно достигает конечного
положения без жесткого
удара.
S
В ходе тестового запуска необходимо проверить, требуется ли коррекция данных
настроек узла фиксации:
– скорости полезной нагрузки,
– демпфирования в конечных положениях,
– усилия зажима;
По завершении необходимых настроек:
S
Завершить тестовый запуск.
Рис. 27
(B)
(A)
