DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский
12

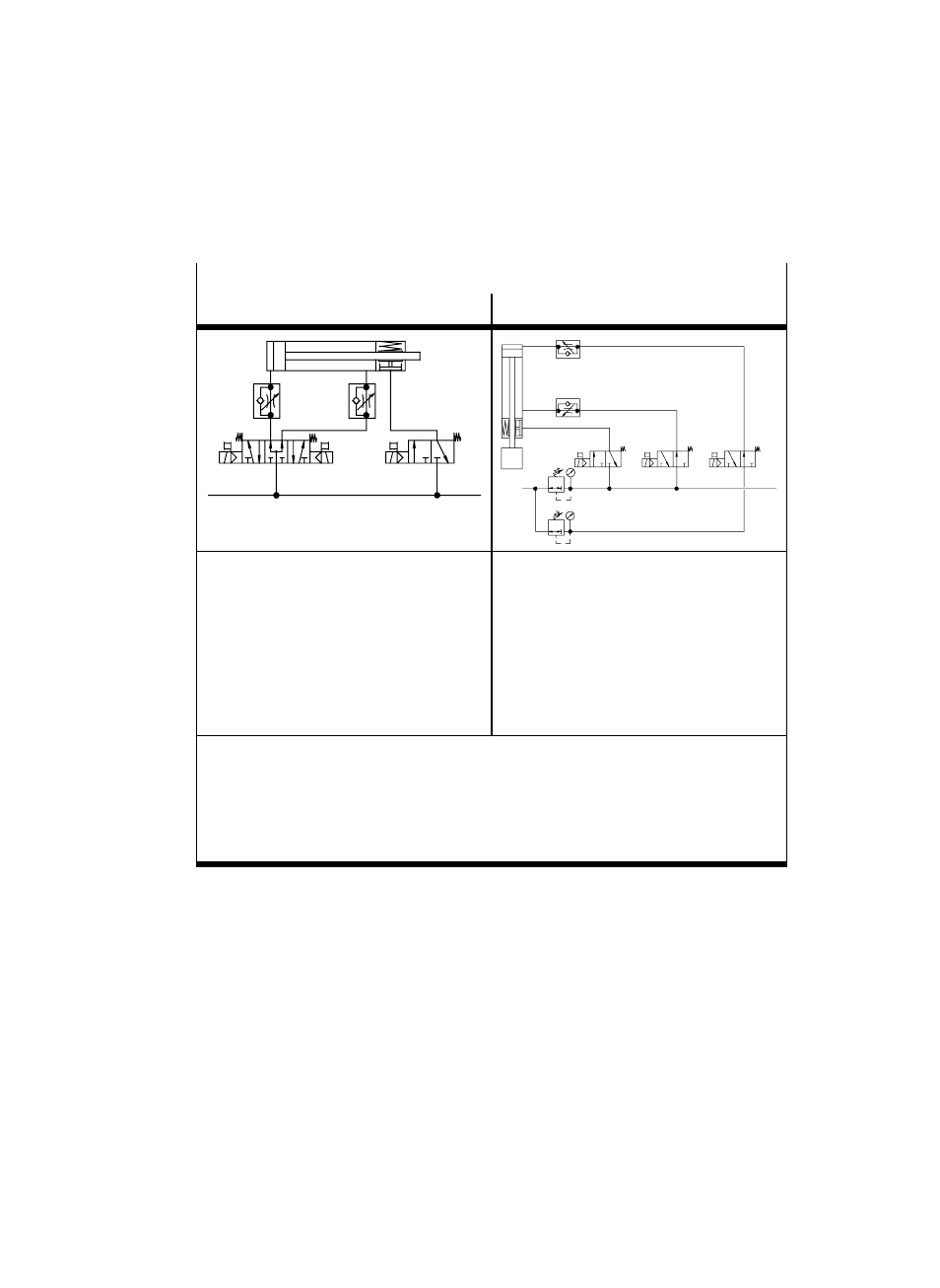

Пример тормозного устройства
1)
Горизонтальная установка
2)
Вертикальная установка
3)
Cc
При падении давления шток фиксируется.
Управление фиксацией осуществляется
отдельно.
При небольшой разности значений усилий
(при открытой фиксации) шток может пере-
двигаться.
При падении давления шток фиксируется.
Управление фиксацией осуществляется
отдельно.
Систему можно установить в положение рав-
новесия усилий. Таким образом, возможен
плавный шаговый режим или новый запуск из
любого положения.
Сброс воздуха может осуществляться с обеих
сторон цилиндра.
1) Примеры схем подключения удовлетворяют макс. PLd/категория 3 в отношении требований
к технике безопасности Прекращение представляющего угрозу движения, а также опасного
запуска из состояния покоя
2) Действует только в случае, если движение штока не представляет опасности вследствие
разницы между площадями поршня.
3) Применимо только в случае безопасного поддержания равновесия сил.
