DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a 中文
42

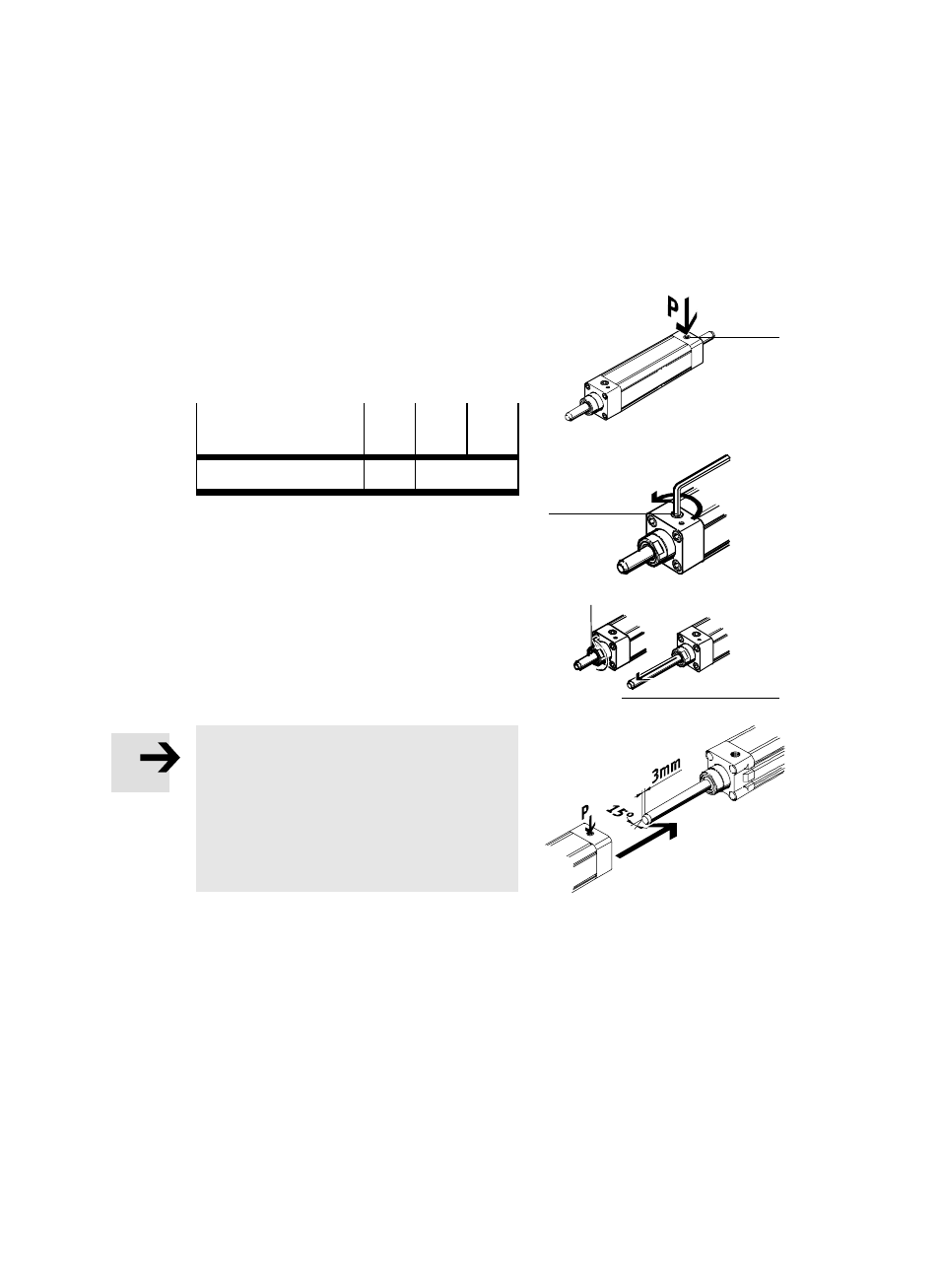

调试-准备(拆除运输保护芯轴,仅针对 KEC-...-S 型)
1. 给压缩空气接口 2 加压至少 3.8 bar。
2. 用内六角头螺丝扳手拧松固定螺丝 3。
型号
DNCKE-
KEC-
40
16
63
20
100
25
内六角扳手对边宽度
SW6
SW8
图 18
3. 将校准轴套 5 逆时针向外旋转半圈。
4. 把随运的运输保护芯轴 9 完全抽出。
提示
歪斜地插入夹紧杆可能会损坏防尘圈及
密封圈。
S 夹紧杆末端有一个至少
3 毫米宽的
15° 度斜边,确保能毫无困难地将
其推进(夹紧杆质量请参见“技术数
据” 一章)。
5. 小心地将夹紧单元推到目标产品的夹紧杆上。
6. 将 KEC-... 与新的夹紧杆对齐(参见下章)。
图 16
2
图 17
3
图 19
5
9
图 20
KEC-...
