DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a 中文
36
S
在预定位置固定夹紧单元。
S
均匀地拧紧固定螺丝。
下表中列出了拧紧扭矩:
型号
DNCKE-/
KEC-40-...
DNCKE-/
KEC-63-...
DNCKE-/
KEC-100-...
L1 [mm]
*)
178
208.5
287
ZJ+ [mm](另加行程长度)
277
315
408
TG [mm]
38
56.5
89
E [mm]
54
80
126
拧紧扭矩
5 Nm
8 Nm
10 Nm
标称规格
M6
M8
M10
*)该尺寸会因校准螺丝的设定而变化
图 6

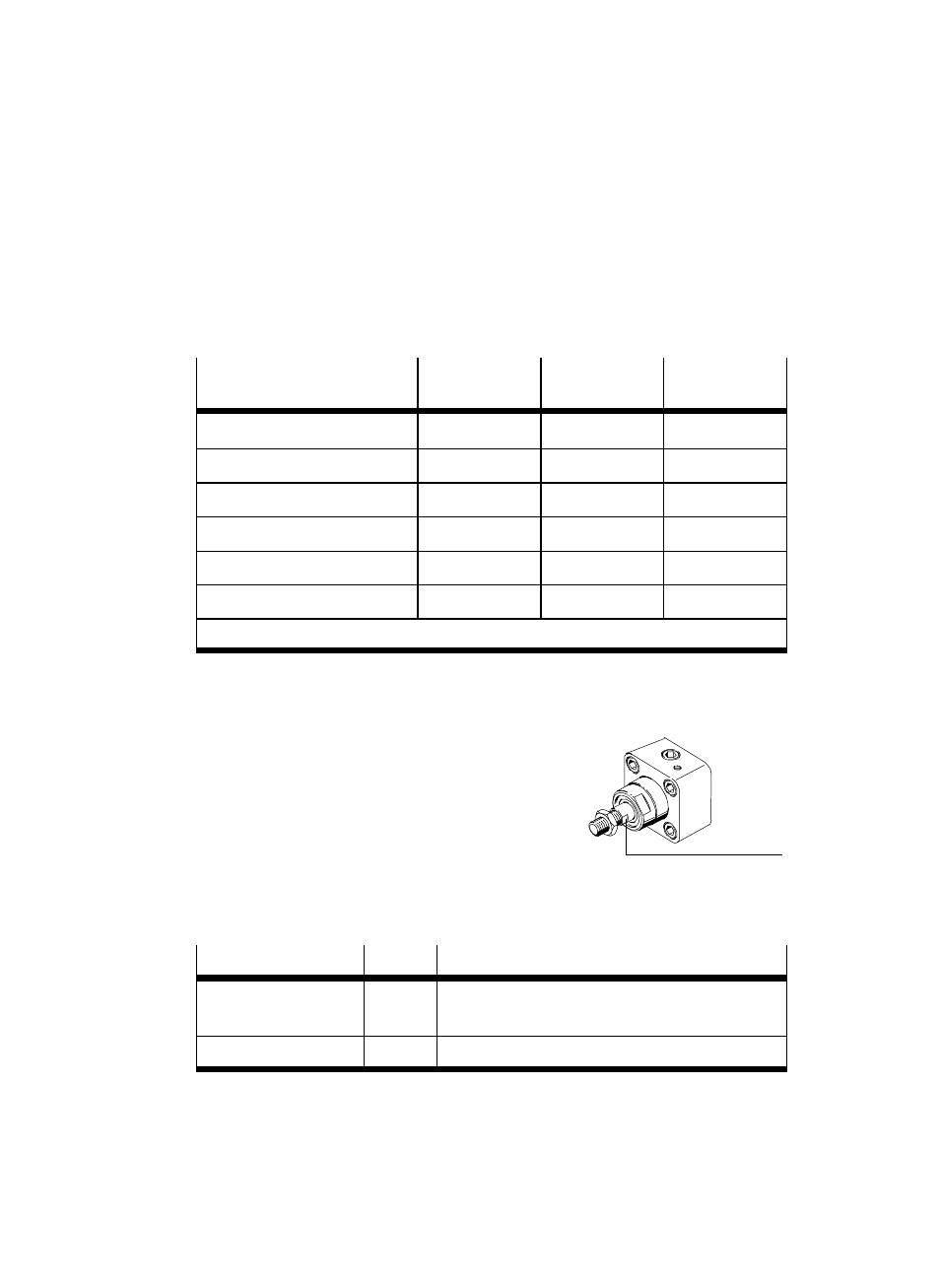

在 DNCKE-... 型带夹紧单元的气缸上安装工作负载:
S
将工作负载固定在活塞杆上。
活塞杆上的扳手接触面 aJ 作为锁紧螺
母的顶头。
如果需要,则用螺栓固定剂来固定锁紧
螺母。
气动安装
S
请检查是否需要下列附件:
名称
型号
功能
单向阀
HGL-...
-气源意外中断时,维持或减缓压力的下降
-对“停止功能”的冗余设置
平衡储气罐
VZS-...
降低下游管路的气压
图 8
图 7
DNCKE-...
aJ
