DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский 16

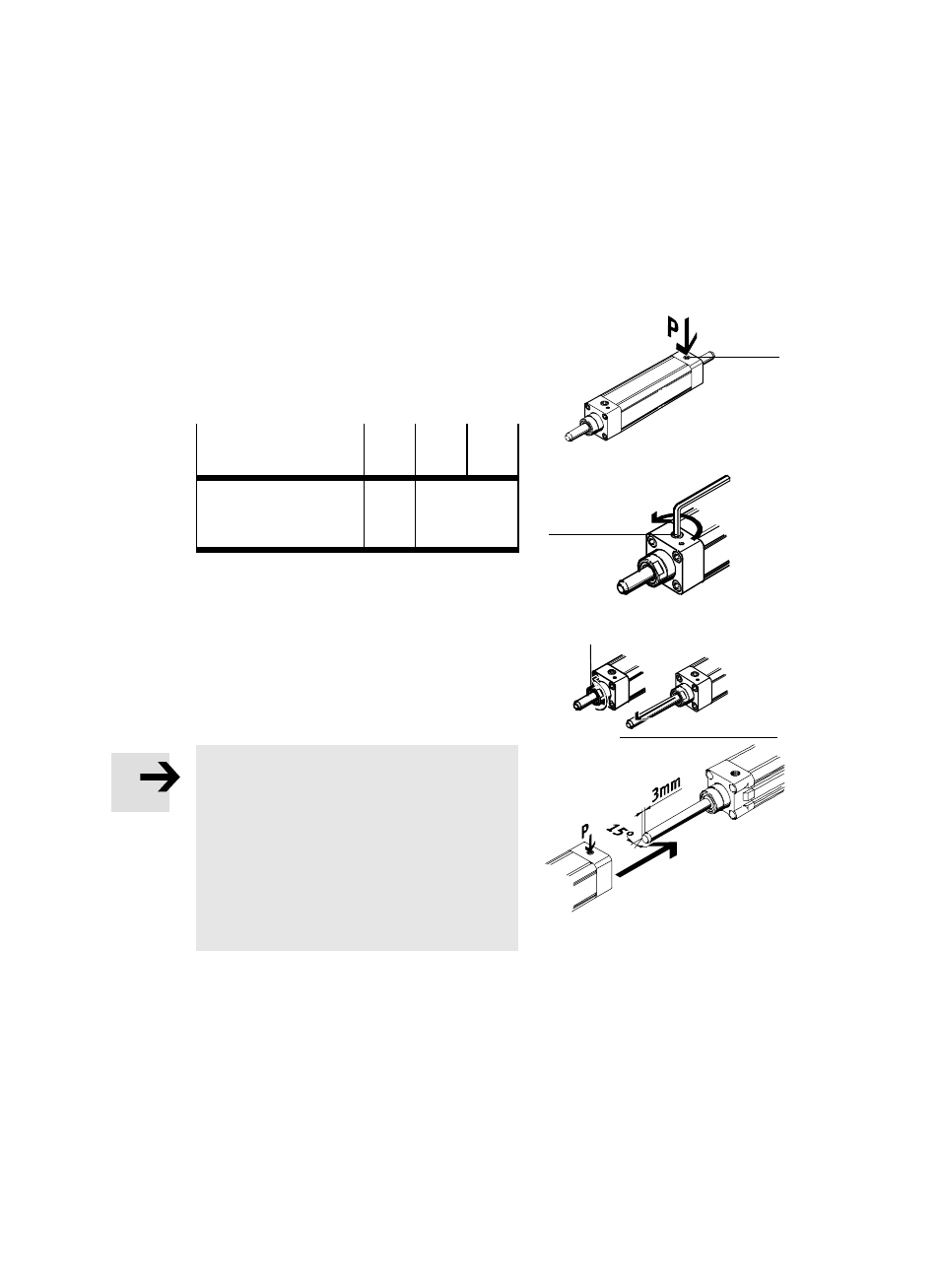

Подготовка к вводу в эксплуатацию (демонтаж транспортировочного стержня, только
KEC-...-S)
1. Подать воздух в пневматический разъем 2
под давлением минимум 3,8 бар.
2. Ввернуть фиксирующий винт 3 с помощью
шестигранного ключа.
Тип DNCKE-
KEC- 40
16 63
20 100
25
Ширина между плоско-
стями шестигранного
ключа SW6 SW8
Рис. 18
3. Вывернуть юстировочную втулку 5, повернув
на пол-оборота против часовой стрелки.
4. Полностью снять присланный в поставке
транспортировочный стержень 9.
Примечание
Зажимная штанга, установленная с переко-
сом, может повредить скребки и уплотнения.
S Беспроблемная насадка гарантирована
при наличии на конце зажимной штанги
фаски 15 градусов шириной минимум
3 мм 15° на конце зажимной штанги (о ка-
честве штанги см. раздел "Технические дан-
ные").
5. Осторожно выполнить насадку узла фиксации на шток устанавливаемого изделия.
6. Отрегулировать KEC-... на новой зажимной штанге (см. следующий раздел).
Рис. 16
2
Рис. 17
3
Рис. 19
5
9
Рис. 20
KEC-...
