DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский
10
S
Разместить узел фиксации в предусмотренном месте.
S
Крепежные винты затягивать равномерно.
Моменты затяжки представлены в следующей таблице:
Тип
DNCKE-/
KEC-40-...
DNCKE-/
KEC-63-...
DNCKE-/
KEC-100-...
L1 [мм]
*)
178
208,5
287
ZJ+ [мм] (включая длину хода)
277
315
408
TG [мм]
38
56,5
89
E [мм]
54
80
126
Момент затяжки
5 Нм
8 Нм
10 Нм
Номинальный размер
M6
M8
M10
*) Размер варьируется в зависимости от установки юстировочного винта.
Рис. 6

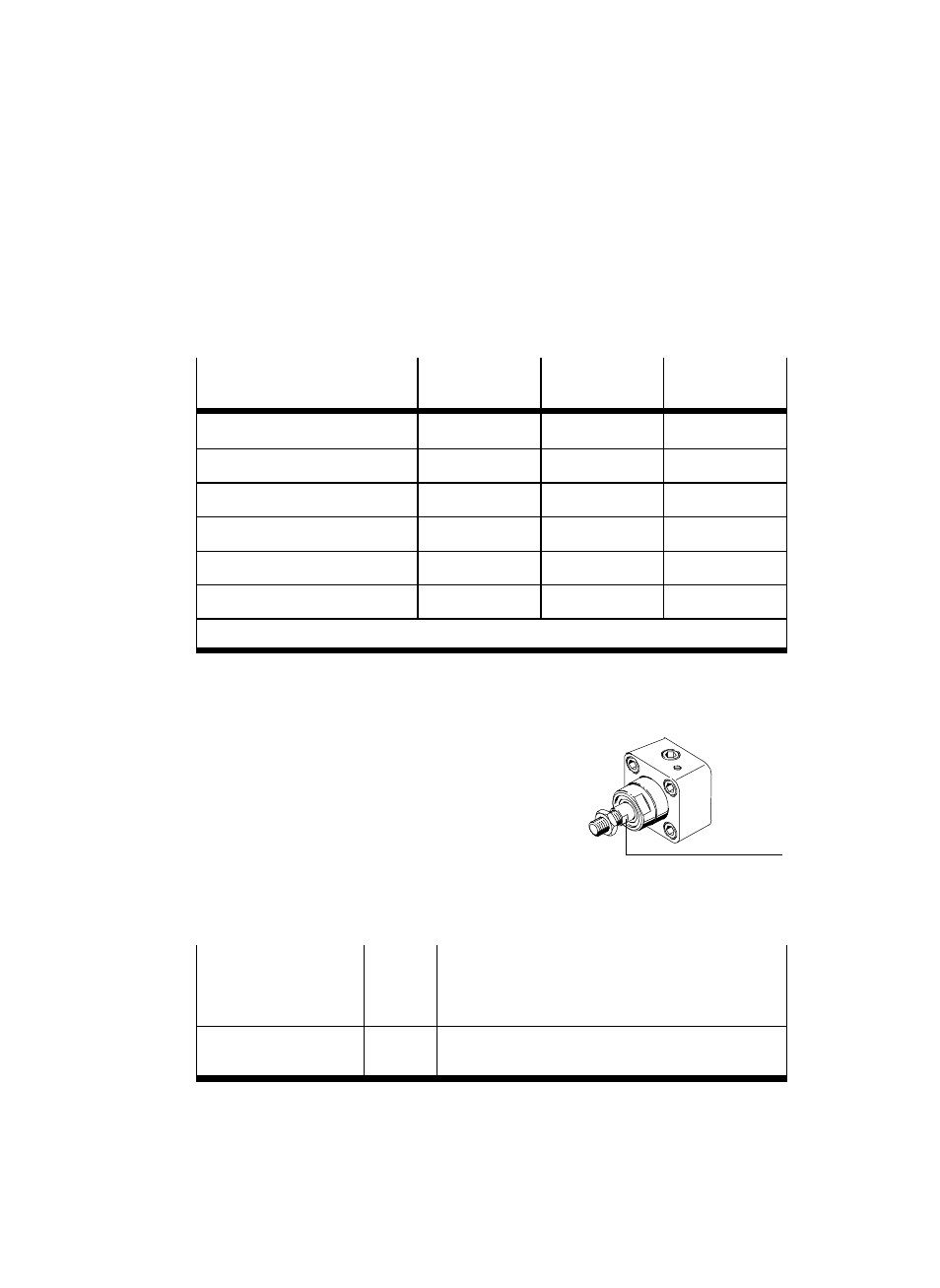

Для монтажа полезной нагрузки на цилиндре со стопорным блоком DNCKE-...:
S
Закрепить полезную нагрузку на штоке.
Для фиксации контр-гайки служит поверх-
ность для наложения ключа aJ на штоке.
В случае необходимости закрепить с помо-
щью клея для резьбовых соединений.
Монтаж пневматической части
S
Проверить необходимость использования следующих принадлежностей:
Управляемые обрат-
ные клапаны (пневмо-
замки)
HGL-...
– медленное падение давления в случае потери
–
питания сжатым воздухом
– дополнительная гарантия остановки
Ресивер
VZS-...
Снижение колебаний давления в последующей
части пневмосистемы
Рис. 8
Рис. 7
DNCKE-...
aJ
