Установка узла камеры со шпоночным креплением, Монтажные размеры вала насоса – Инструкция по эксплуатации Goulds Pumps VIC - IOM
Страница 65

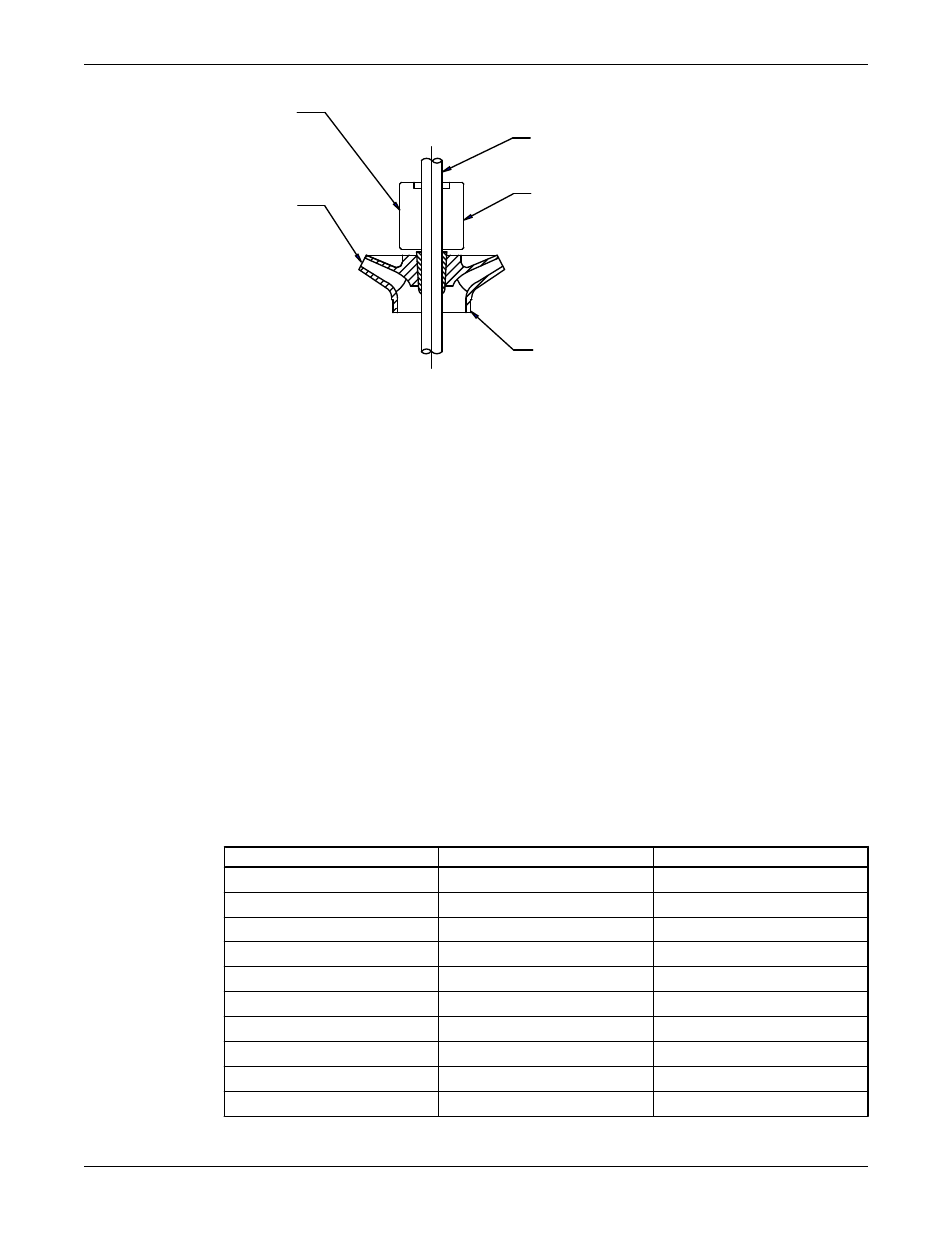

1
2
3
4
5
1.
Вал
2.
Цанга
3.
Рабочее колесо
4.
Положение для удержания рабочего колеса возле камеры и ввода цанги во втулку колеса
5.
Положение сборки оправки цанги
6. После установки цанги повторно проверьте размер “Х”.
7. Оденьте среднюю камеру на вал и закрепите ее поставляемыми винтами.
8. Повторите данные операции для требуемого количества ступеней.
9. Снимите болт и шайбу и выполните следующие проверки:
• вал свободно вращается без сопротивления и препятствий;
• осевой люфт достаточный.
Установка узла камеры со шпоночным креплением
1. Установите шпонку в шпоночный паз вала насоса, наденьте рабочее колесо на вал и
расположите рабочее колесо на шпонке.
2. Установите разъемное упорное кольцо в паз вала насоса и закрепите его к рабочему колесу
винтами.
3. Сдвиньте среднюю камеру по валу насоса и прикрепите ее к заборнику с помощью винтов.
4. Повторите данные операции для требуемого количества ступеней.
Монтажные размеры вала насоса
Типоразмер насоса указан на фирменной табличке и сертифицированном габаритно-
присоединительном чертеже насоса.
Типоразмер насоса
Размер X (дюймы)
Размер X (миллиметры)
4D
1,31
33,27
6A
1,37
34,80
6D
1,37
34,80
6J
1,37
34,80
7A
1,37
34,80
8A
1,37
34,80
8D
1,37
34,80
8J
1,37
34,80
9A
1,37
34,80
10A
1,75
44,45
