4. Регулировочная пластина
5. Полумуфта насоса
6. Шпонка насоса
7. Ведомый вал
8. Шестигранная гайка
9. Стяжной винт
10. Разъемная плоская шайба
Рис. 9: Муфта без проставки
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Вал привода
2. Шпонка вала привода (предоставляется поставщиком двигателя)
3. Полумуфта привода
4. Проставка
5. Регулировочная пластина
6. Полумуфта насоса
7. Шпонка насоса
8. Ведомый вал
9. Стяжной винт
10. Шестигранная гайка
11. Шестигранная гайка
12. Стяжной винт
13. Разъемная плоская шайба

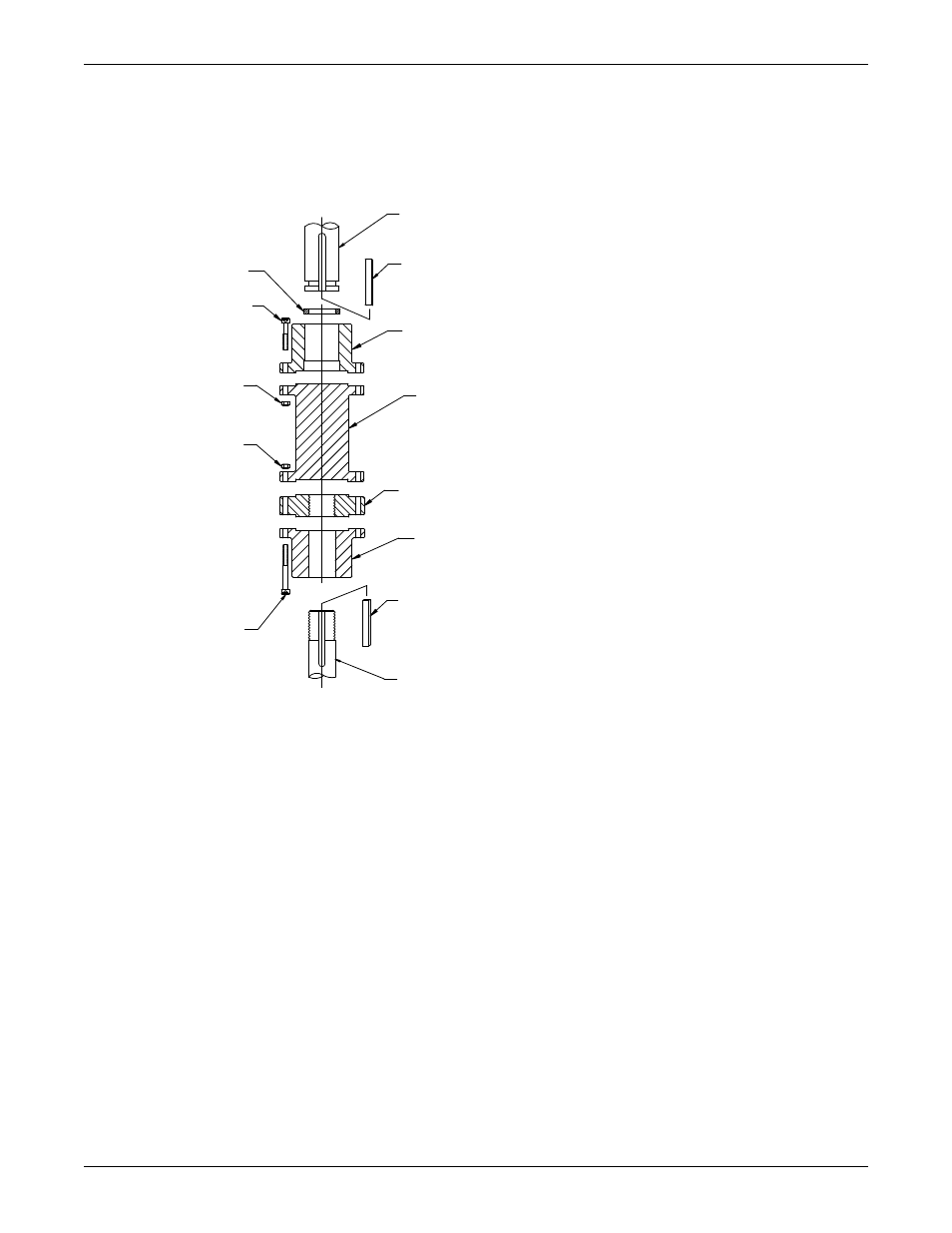

Рис. 10: Муфта с проставкой
1. В случае наличия в комплекте опоры привода и если эта опора не установлена, выполните
следующие действия:
a) Поднимите опору привода и выполните осмотр монтажных поверхностей и отверстий.
b) Тщательно очистите эти поверхности.
c) Установите опору привода на нагнетательную часть и закрепите стяжными болтами.
2. Присоедините стропу к подъемным скобам привода и поднимите двигатель.
3. Проверьте установочную поверхность, выступ и консольный конец вала, после чего
выполните тщательную очистку этих поверхностей.
При обнаружении каких-либо заусенцев удалите их с помощью тонкого плоского напильника.
4. Обеспечьте надлежащую ориентацию распределительной коробки двигателя:
