Соблюдайте осторожность для предотвращения образования деформаций или повреждений,
которые могут привести к утечке из уплотнения.
8. Установите кольцевую манжету и сальниковую прокладку у торца корпуса уплотнения:
a) Равномерно и прочно затяните гайки или болты.
b) Убедитесь в том, что кольцевая манжета не перекошена.
c) Затяните гайки или болты лишь настолько, чтобы обеспечивалось закрепление в точке
кольцевой манжеты прокладки.

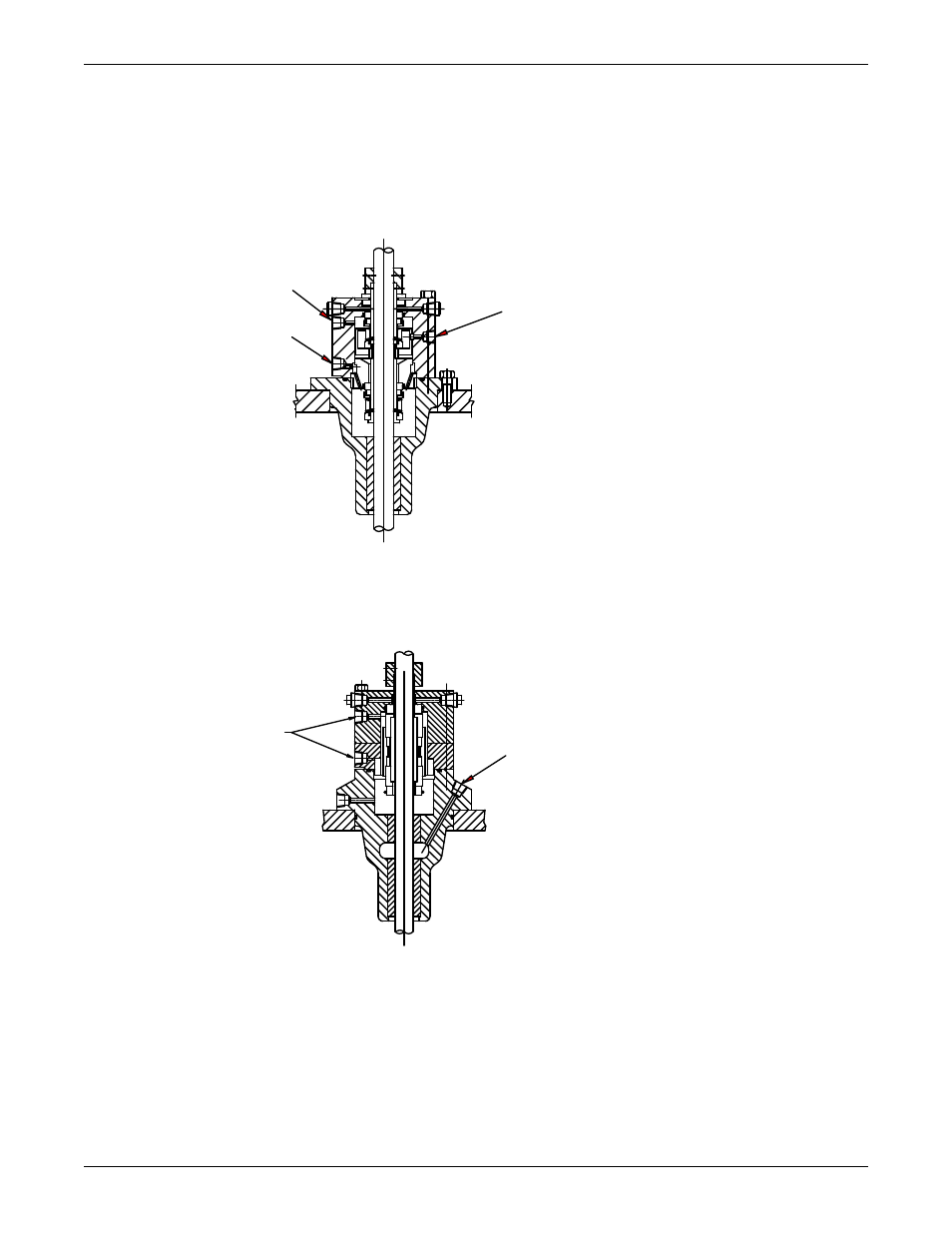

1
2
3
1.
Подключение к внешней системе смазки уплотнения
2.
Обводной канал к линии всасывания
3.
Подключение к внешней системе смазки уплотнения
Рис. 7: Уплотнения с тандемной схемой монтажа (двойные без давления)
1
2
1.
Обводной канал к линии всасывания
2.
Подключение к внешней системе смазки уплотнения
Рис. 8: Уплотнения со сдвоенной схемой монтажа (двойные под давлением)
Установка (продолжение)
38
