b) Сдвигайте конец вала насоса с пылезащитной шайбой в подшипник заборника до тех пор,
пока пылезащитная шайба не окажется рядом с заборником.
c) Пропустите следующий шаг и переходите к установке рабочих колес.
3. Если насос не оборудован пылезащитной шайбой, установите вал насоса относительно
заборника следующим образом:
a) Вставьте вал насоса в подшипник всасывания так, чтобы его конец появился снаружи
подшипника.
b) Вытягивайте вал пока расстояние между проточкой на валу и верхней частью муфты
камеры всасывания (но не верхней частью подшипника) не окажется соответствующим
рекомендациям для данного типа насоса.
Используйте размер “Х” в таблице размеров валов, приведенной в разделе “Техническое
обслуживание”

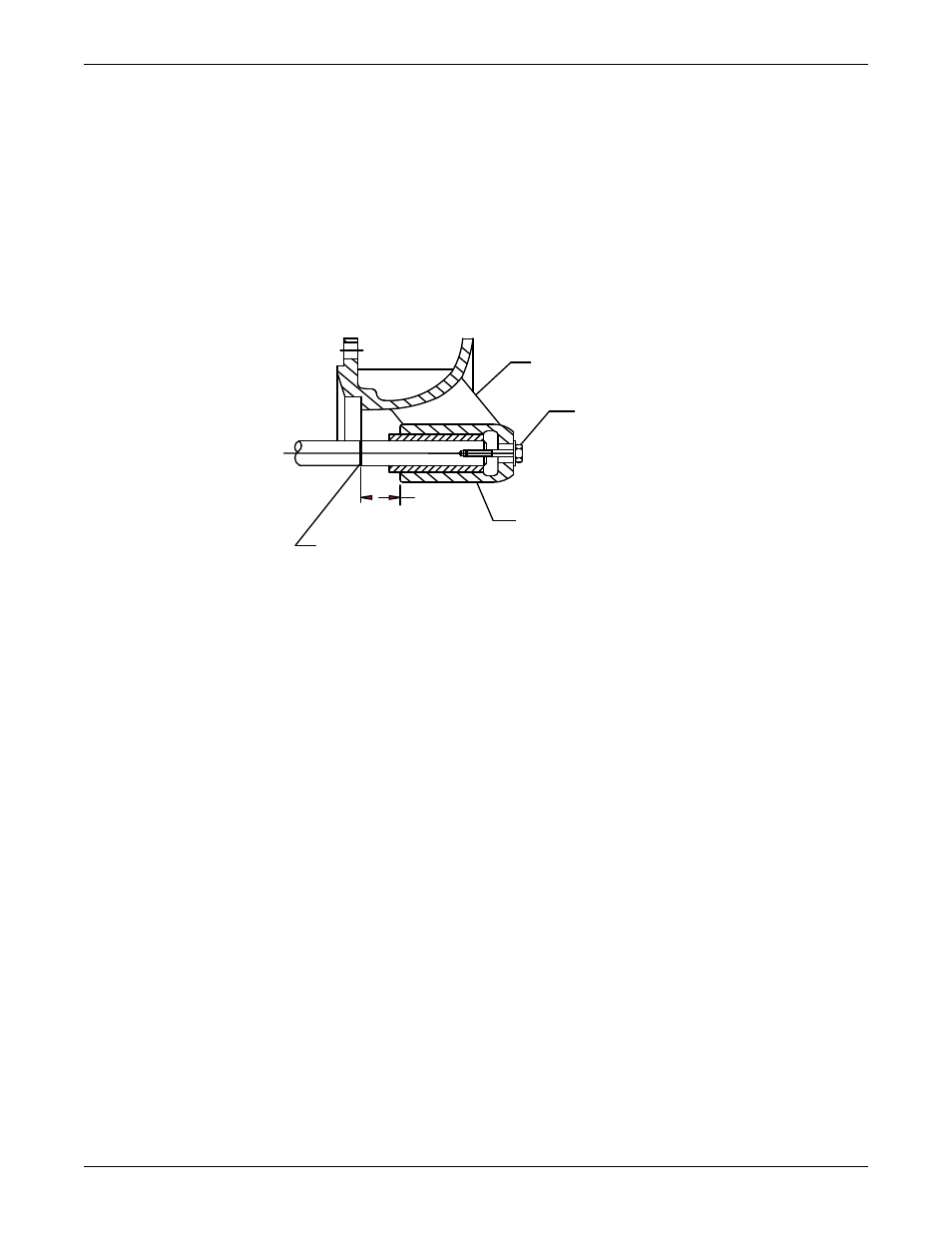

X
1
4
3
2
1.
Заборник
2.
Винт, ввинченный в резьбовое отверстие в валу, с шайбами (по мере необходимости)
3.
Втулка заборника
4.
паз 0,01 дюйма (0,25 мм)
c) Удерживайте вал в этом положении, вставив винт с шайбой в отверстие в торце заборника,
и затем в резьбовое отверстие в конечной части вала.
4. Установка рабочего колеса:
a) Сдвиньте первое рабочее колесо по валу до его установки на заборник.
b) Вставьте отвертку в паз в конической цанге, расширьте паз и сместите цангу по валу насоса.
c) Удерживайте рабочее колесо возле камеры и сместите цангу внутрь втулки рабочего колеса.
5. Удерживайте вал с помощью винта и шайбы возле заборника и проведите коническую цангу в
соответствующее положение с помощью оправки.
