8. Тщательно очистите вал привода и закрепите под гайкой тонкий шнур.
9. Опустите вал привода через полый вал двигателя и выполните тщательный осмотр на предмет
загрязнений или заусенцев между концами вала.
10. Поднимите узел вала привода и регулировочной гайки, чтобы установить жесткую фланцевую
муфту.

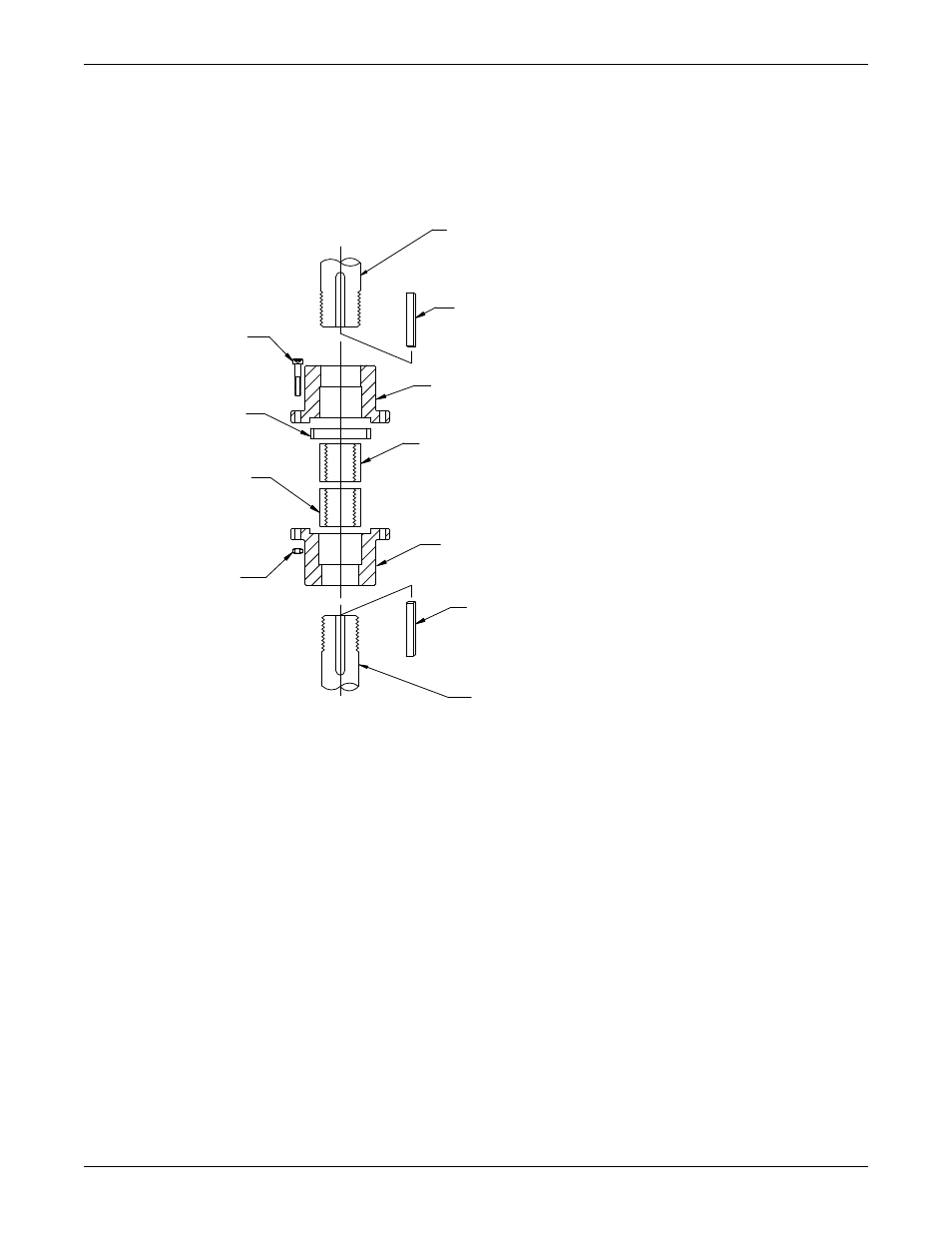

Сборка жесткой фланцевой муфты типа AR
1
2
3
4
5
6
7
8
9
10
11
1.
Вал привода
2.
Шпонка вала привода
3.
Полумуфта привода
4.
Кольцо с резьбой
5.
Полумуфта насоса
6.
Шпонка насоса
7.
Ведомый вал
8.
Шестигранная гайка
9.
Кольцо с резьбой
10. Выравнивающее кольцо
11. Стяжной винт
1. Выполните разборку муфты:
a) Убедитесь в том, что все компоненты очищены, а в пазах и выточках отсутствуют
посторонние вещества.
b) Вставьте шпонку вала привода в шпоночный паз вала привода и надвиньте полумуфту
привода на вал привода.
c) Расположите полумуфту таким образом, чтобы ее резьбовая сторона была открыта в
достаточной степени для монтажа резьбовых втулок на конец вала.
Для упрощения сборки возможно временное закрепление полумуфты в данном положении
с помощью ленты или веревки.
d) Навинчивайте резьбовое кольцо на вал привода до тех пор, пока кольцо не выйдет за
пределы вала в диапазоне от 0,06 до 0,09 дюйма (1,52-2,29 мм).
Этим обеспечивается отсутствие контакта концов валов привода и насоса до полного
завершения сборки муфты.
