Установка
Подготовка к установке
Осмотр фланца корпуса или опорной плиты
1. В случае наличия в комплекте поставки опорной плиты, поставляемой дополнительно,
демонтируйте ее с корпуса, если она транспортируется в собранном виде.
2. Полностью очистите нижнюю часть фланца корпуса или опорной плиты.
Может потребоваться покрытие нижней стороны фланца корпуса или опорной плиты
эпоксидным грунтом, который можно приобрести в качестве дополнительной составляющей
комплекта.
3. Удалите антикоррозионный раствор с обработанной верхней поверхности фланца с помощью
соответствующего раствора.
Требования к бетонному фундаменту
Требования
При подготовке фундамента для насоса обеспечьте выполнение следующих требований:
• Фундамент должен обеспечивать поглощение любых вибраций.
• Фундамент должен обеспечивать образование постоянной и жесткой опоры для насосного
агрегата.
• Фундамент должен обладать прочностью, достаточной для обеспечения опоры для
суммарного веса насоса, привода и жидкости, проходящей через агрегат.
Типовой способ установки
Обычно установка имеет следующие характеристики.
• Болты с встроенной в бетон закладной втулкой, диаметр которой в два с половиной раза
превышает диаметр болта
• Надлежащие размеры

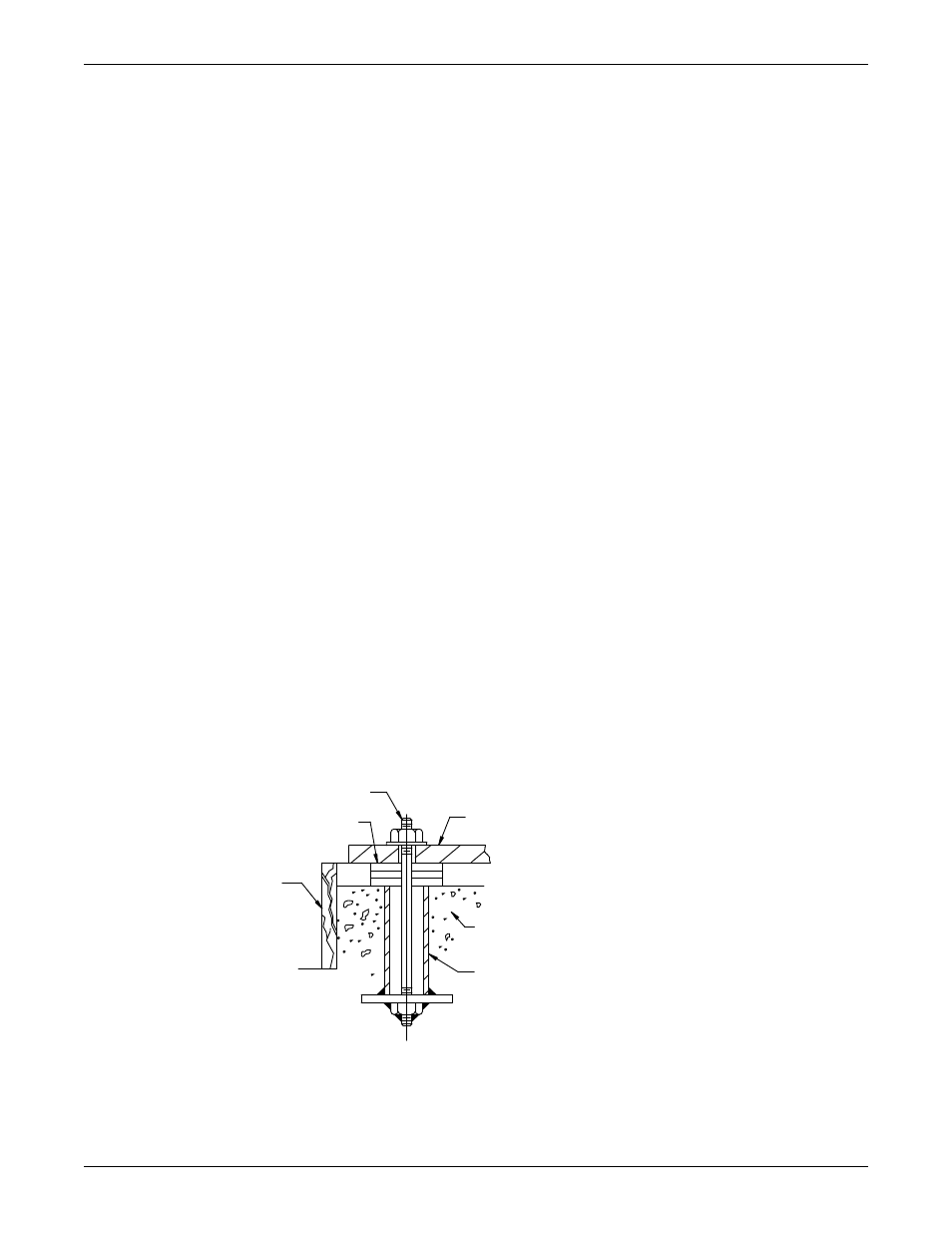

• Расположение в соответствии с размерами, указанными на приведенном примере схемы
• Достаточный объем свободного пространства внутри закладных втулок для заключительной
регулировки положения фундаментных болтов по отверстиям во фланце опорной плиты
1
2
3
4
5
6
1.
Фланец корпуса или основная плата
2.
Фундамент
3.
Втулка
4.
Порог
Установка
