Тип муфты
трансмиссионного
вала
Действия
3. Опускайте трансмиссионный вал до тех пор, пока он не
прикоснется к валу насоса.
4. Вставьте разъемное кольцо в пазы вала насоса и трансмиссионного
вала.
5. Поднимайте втулку до тех пор, пока она не закроет разъемное кольцо.
6. Вставьте шпонку в трансмиссионный вал.
7. Поднимите втулку до верха шпонки.
8. Закрепите втулку на разъемном кольце с помощью стопорного
винта и контровочной проволоки.

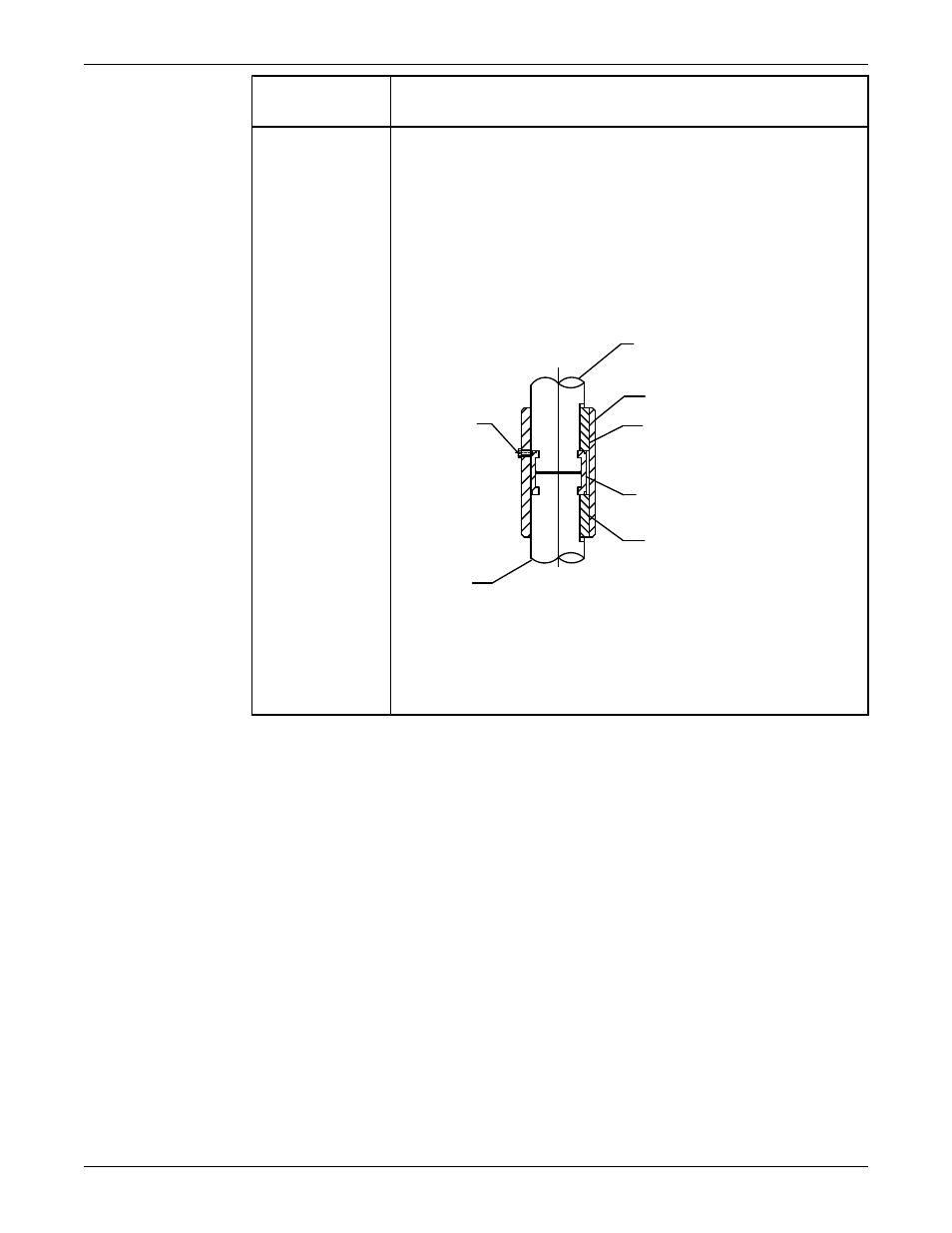

1
2
3
4
5
6
7
1.
Трансмиссионный вал
2.
Втулка
3.
Шпонка
4.
Разъемная плоская шайба
5.
Шпонка
6.
Вал насоса
7.
Стопорный винт/контровочная проволока
4. Присоедините колонну к узлу камеры:
a) Опускайте колонну на вал (при этом вал должен пройти в отверстие подшипника вала) до
тех пор, пока фланец колонны не окажется на посадочном месте верхней камеры.
b) Присоедините стропу к рым-болтам и крюку подъемного механизма.
c) Поднимите секцию колонны над узлом камеры.
d) Опускайте колонну над трансмиссионным валом до тех пор, пока фланец колонны не
вступит в соединение с выступом фланца камеры нагнетания.
e) Вставьте максимально возможное количество стяжных болтов в оба фланца и постепенно
затягивайте их в диаметрально-противоположных парах.
5. Поднимите узел камеры и колонны на достаточную высоту для удаления опор двутаврового
профиля.
6. Установите и затяните остальные стяжные винты.
7. Поместите узел камеры и колонны на фланец корпуса:
a) Поднимите всю сборку за рым-болты трубы колонны и удалите опоры.
b) Медленно опускайте узел камеры и колонны.
c) Поместите опоры на фланец корпуса и продолжайте опускание узла до тех пор, пока
фланец верхней колонны не будет установлен на опоры.
8. При необходимости установите муфту и трансмиссионный вал на выступающий конец
трансмиссионного вала.
9. Выполните сборку следующей секции колонны или верхней части колонны:
