5. Регулировочные шайбы
6. Анкерный болт
Рис. 3: Пример типового способа установки
Установка корпуса или опорной плиты на бетонном фундаменте
ОСТОРОЖНО:
Все электрическое оборудование необходимо заземлить. Это требование относится к насосному
оборудованию, приводам и контрольно-измерительному оборудованию. Проверьте правильность
подключения провода заземления.
1. Удалите воду и мусор из отверстий анкерных болтов и втулок перед началом заливки раствора.
2. Для болтов втулочного типа следует заполнить втулки уплотнительным материалом либо
ветошью во избежание попадания раствора во втулки.
3. Осторожно опустите корпус или опорную плиту на фундаментные болты и вручную затяните
гайки болтов.
4. При выравнивании корпуса, основной плиты или поверхности нагнетательной части с
помощью регулировочных прокладок необходимо использовать слесарный уровень.
Для обеспечения точности показаний убедитесь в том, что на поверхности, для которой
выполняется регулировка уровня, отсутствуют какие-либо загрязнения, например, пыль.

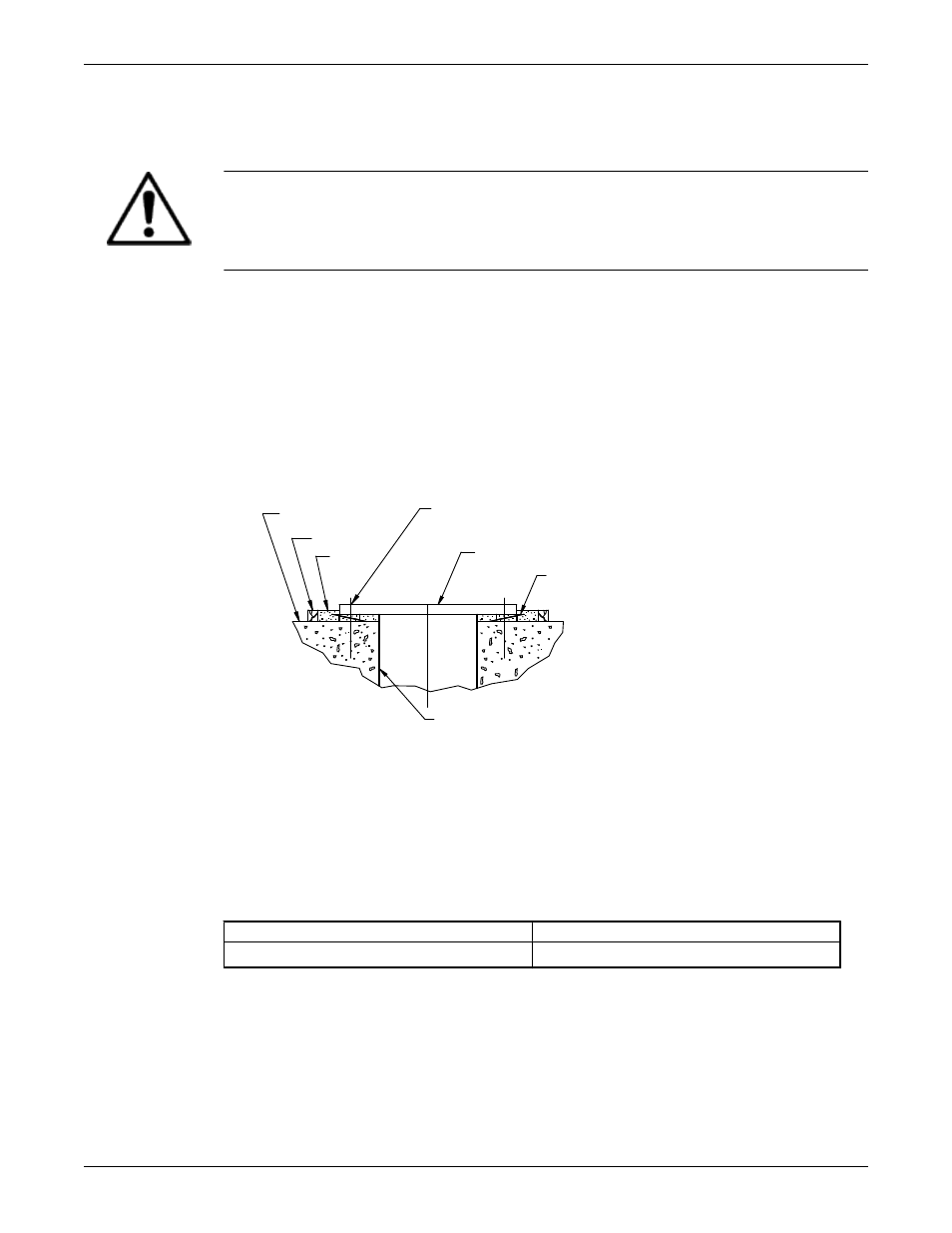

1
2
3
4
5
6
7
1. Фланец корпуса или основная плата
2. Регулировочные клинья
3. Трубная гильза в перекрытии (не обязательный элемент)
4. Фундамент
5. Порог
6. Раствор
7. Ось анкерного болта
5. Выполните регулировку уровня корпуса или обработанной поверхности опорной плиты в двух
направлениях, расположенных под 90°.
Табл. 3: Допуски горизонтальности
Стандартные API
0,005 дюйма на фут (0,127 мм на метр) 0,001 дюйма на фут (0,025 мм на метр)
Заливание раствором корпуса или опорной плиты
Для данной операции рекомендуется применение безусадочного цемента.
1. Выполните осмотр фундамента на предмет наличия пыли, загрязнений, масла, крошки и воды.
2. Удалите загрязнения.
Не допускается использование очистителей на масляной основе, поскольку они не
обеспечивают сцепления с раствором. Ознакомьтесь с инструкциями производителя
цементного раствора.
Установка (продолжение)
18 Model VIC Установка, эксплуатация и техобслуживание
