AA
A
B E
F
1
2
C
D
H
G
BB
3

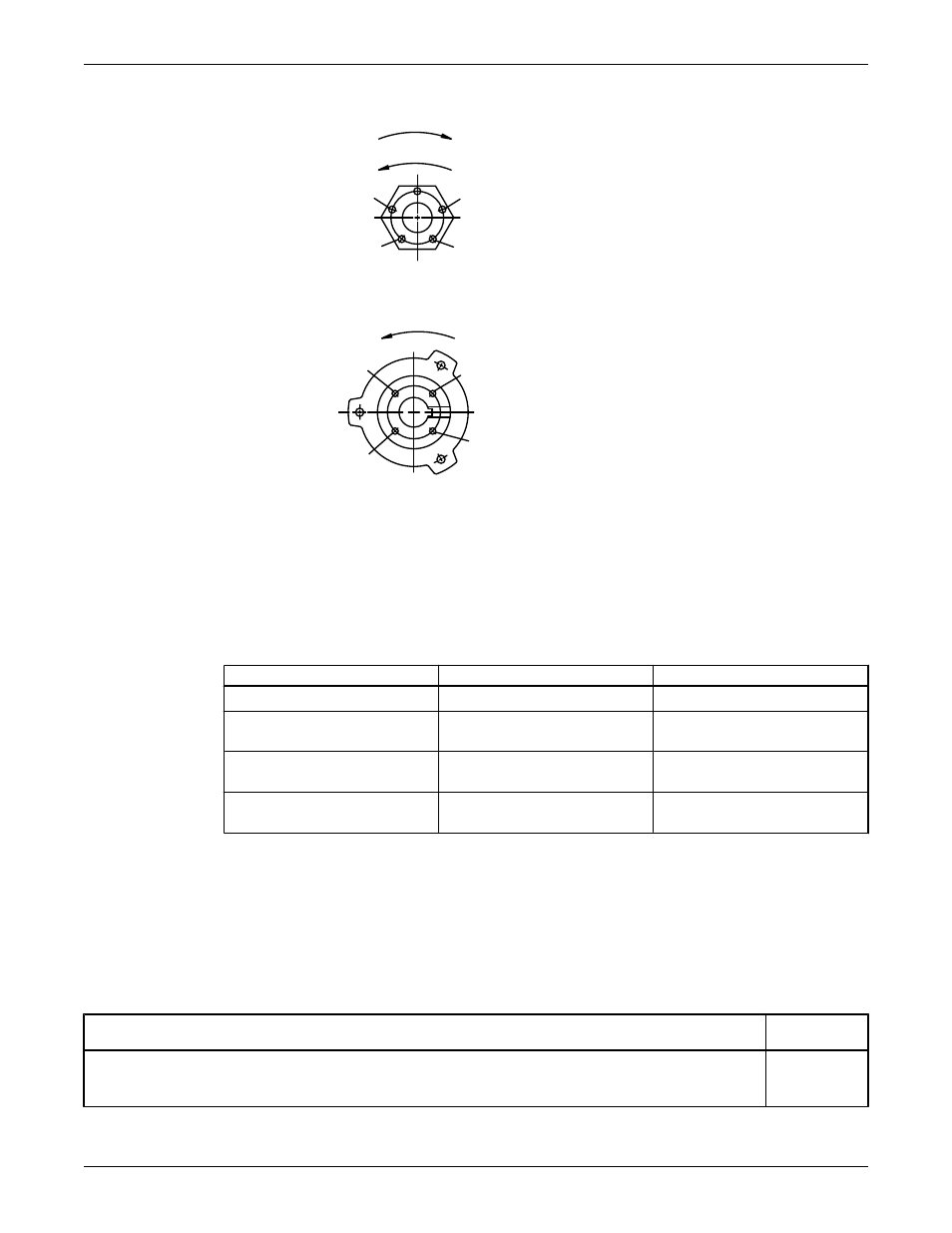

1. Опускание рабочего колеса
2. Подъем рабочего колеса
3. Верное направление вращения рабочего колеса
4. Установите болт в имеющееся отверстие “В” при условии, что данные отверстия являются
ближайшими совпадающими отверстиями для направления вращения регулировочной гайки
против часовой стрелки.
5. Поверните регулировочную гайку против часовой стрелки до выравнивания отверстий “B” и
“D”.
Табл. 4: Нормальные зазоры рабочего колеса
Тип рабочего колеса Расстояние/размер Зазор
Открытый Первые 10 футов (3 м) колонны 0,015 дюйма (0,381 мм)
Каждые дополнительные 10
футов (3 м) колонны
0,010 дюйма (0,254 мм)
Закрытый Размер камеры не более 8
дюймов (20,32 мм)
0,12 дюйма (3,05 мм)
Камеры размером свыше 8
дюймов (20,32 мм)
0,1875 дюйма (4,750 мм)
Контрольный перечень проверок при установке и запуске
Данный контрольный перечень необходимо использовать совместно со стандартным
руководством, которое поставляется вместе с насосом. Отметьте каждый выполненный пункт или
поставьте прочерк, если данный пункт неприменим. После заполнения контрольного перечня
направьте его копию в службу VPD, для ввода в журнал системы обеспечения качества. Для каждого
насоса необходимо использовать отдельный контрольный лист.
Часть 1: Проверка системы и установки
Проверяемые показатели Отметка о
выполнении
Погрешность горизонтальности фундамента не более 0,005 дюйма на фут (0,0123 см/м) диаметра. Для
блоков API требование погрешности горизонтальности составляет 0,001 дюйма на фут (0,003 см/м)
диаметра.
Установка (продолжение)
48 Model VIC Установка, эксплуатация и техобслуживание
