1
2
3
4
5
6
7
8
9
(618) SPLIT
SET SCREW (774)
1.
Регулировочный винт
2.
Обводная линия
3.
Уплотнительная шайба сальника
4.
Подшипник
5.
Уплотнительное масляное кольцо
6.
Втулка
7.
Корпус сальника
8.
Кольцевое уплотнение
9.
Разъемная манжета

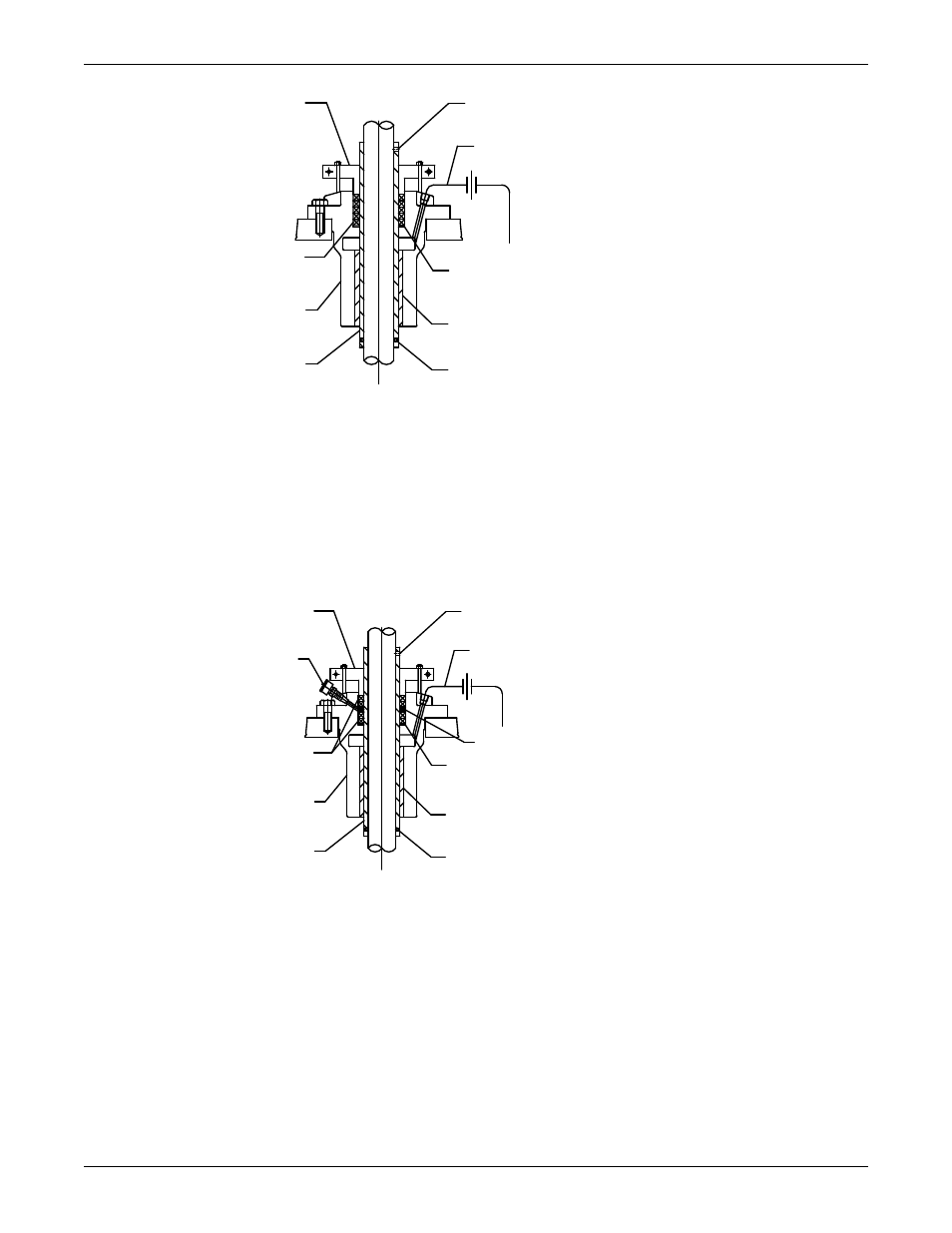

Рис. 5: Набивочная камера типа В
1
2
3
4
5
6
7
8
9
10
11
1.
Регулировочный винт
2.
Обводная линия
3.
Смазочное кольцо
4.
Уплотнительная шайба сальника
5.
Подшипник
6.
Уплотнительное масляное кольцо
7.
Втулка
8.
Корпус сальника
9.
Кольцевое уплотнение
10. Масленка
11. Разъемная манжета
Рис. 6: Набивочная камера типа С
Установка (продолжение)
Model VIC Установка, эксплуатация и техобслуживание
27
