Схемы примеров
Регулировка рабочего колеса выполняется аналогичным образом для всех типов приводов.
Отрегулируйте рабочее колесо, поворачивая регулировочную пластинку.
Перед затягиванием стяжных болтов муфты выполните измерение осевого зазора рабочего колеса в
точке А, показанной на этих двух рисунках:
1
2
3
A
4
5
6
7
8
9
10
1.
Вал привода
2.
Ключ привода (предоставляется поставщиком двигателя)
3.
Полумуфта привода
4.
Полумуфта насоса
5.
Шпонка насоса
6.
Ведомый вал
7.
Стяжной винт
8.
Регулировочная пластина
9.
Шестигранная гайка
10. Разъемная плоская шайба

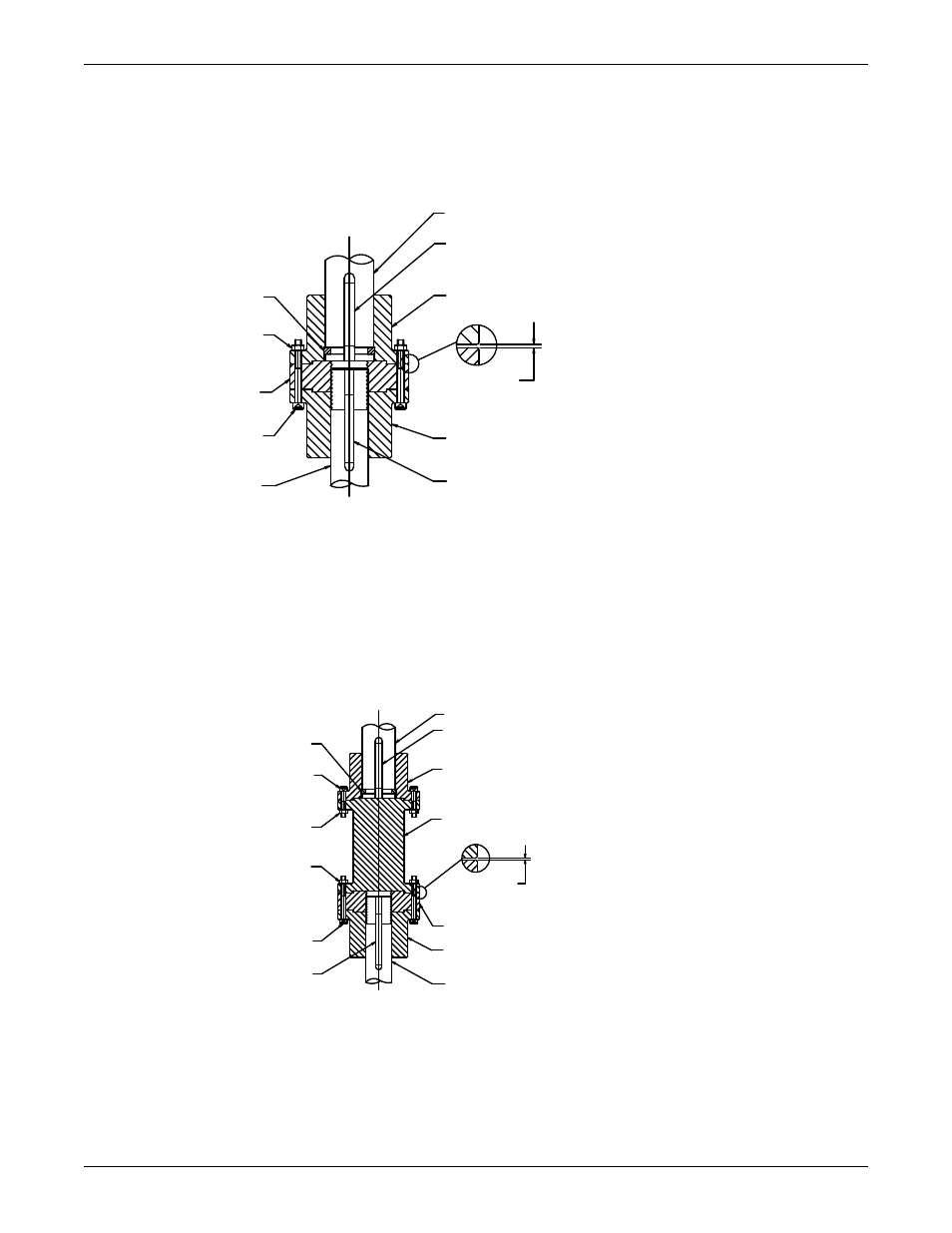

Рис. 11: Регулируемая муфта (тип А)
FIGURE 11A-4
(735)
HEX NUT
1
2
3
4
A
5
6
7
8
9
10
11
12
13
1.
Вал привода
2.
Ключ привода (предоставляется поставщиком двигателя)
3.
Полумуфта привода
4.
Проставка
5.
Регулировочная пластина
6.
Полумуфта насоса
7.
Ведомый вал
8.
Шпонка насоса
Установка (продолжение)
