Инструкция по эксплуатации KROHNE IFC 010 Converter RU
Страница 9
1.3 Электрическое подключение датчика в раздельной версии.
1.3.1 Общие указания по сигнальному кабелю А и кабелю тока возбуждения С.
Использование сигнального кабеля А фирмы Krohne с экраном из фольги и экраном из
магнитных материалов гарантируют бесперебойное функционирование.
• Прочно уложить сигнальные кабели.
• Экраны подключаются через гибкие провода.
• Возможна прокладка в воде и в грунте.
• Изоляционный материал огнеустойчивый по ICE 332.1 / VDE 0742
• Сигнальные кабели не становятся мягкими и при низких температурах остаются
гибкими.

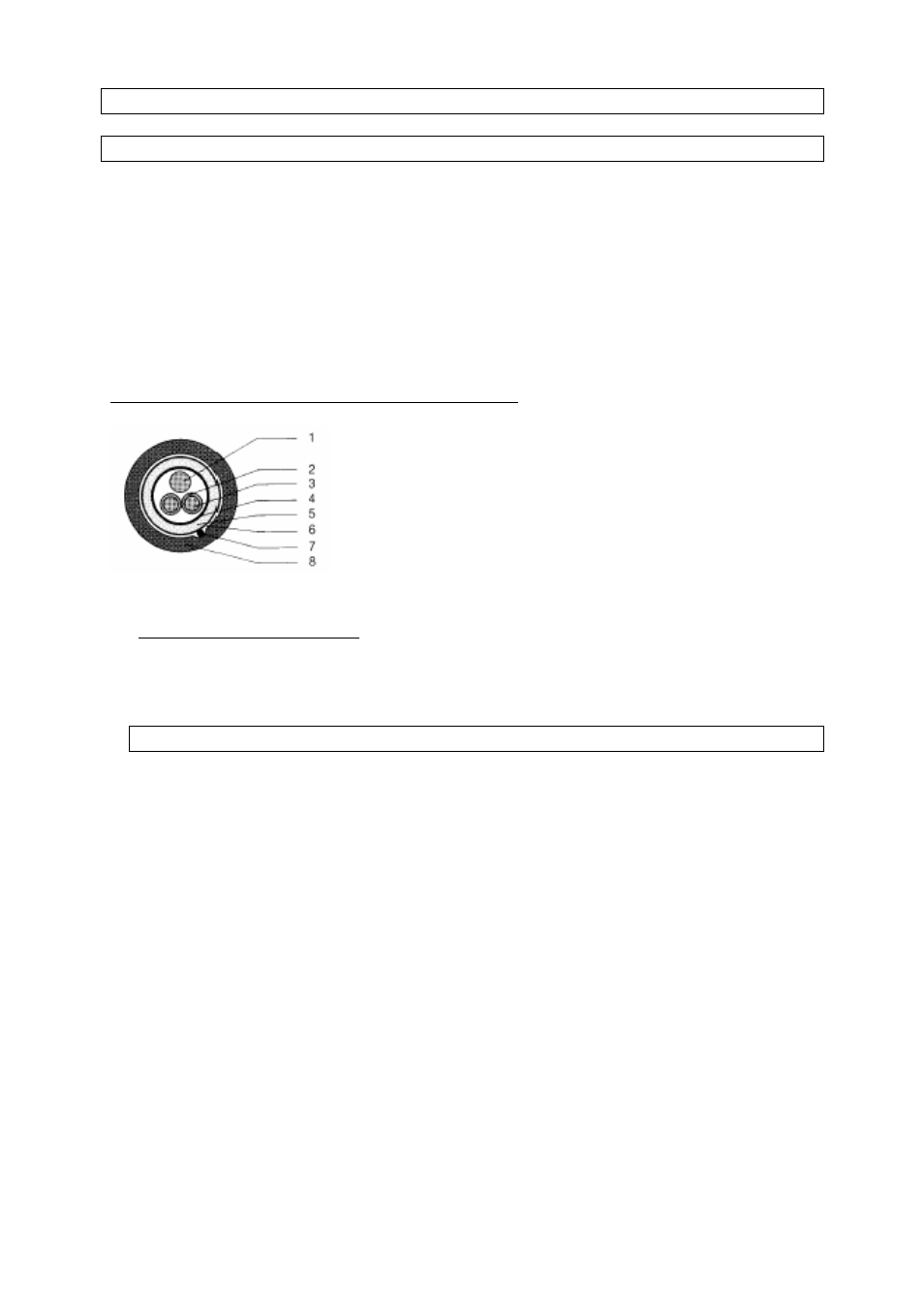

Сигнальный кабель А (тип DS) с двойным экраном
1 Контактная жила первого экрана, 1,5 мм²
2 Изоляция жилы
3 Проводник 0,5 мм² (3.1 красный/ 3.2 белый)
4 Первый экран из фольги
5 Внутренняя оболочка
6 Второй экран из мюметалла
7 Контактная жила второго экрана,0,5мм²
8 Внешняя оболочка
Кабель тока возбуждения С
Кабель 2 x 0,75 мм² Сu или 2 x (4 x) 1,5 мм² Сu, экранированный (Сu= медное
сечение).
Поперечное сечение зависит от необходимой длины кабеля, см. таблицу в гл. 1.3.4.
1.3. 2 Заземление датчика
• Датчик должен быть хорошо заземлен.
• Провод заземления не должен передавать никаких помех..
• Нельзя заземлять никаких других приборов одновременно этим проводом
заземления.
• Датчик заземляется с помощью функциональных заземлителей FE.
• Специальные указания по заземлению различных датчиков см. в отдельных
инструкциях по монтажу датчиков.
• В них же подробно описаны применение колец заземления, а также монтаж
первичного преобразователя в металлические, пластмассовые трубопроводы
или в трубопроводы с внутренним покрытием.
