Принцип измерения 11
Расходомер предназначен для электропроводных жидкостей.
В основе измерения лежит известный закон магнитной индукции Фарадея, согласно
которому при прохождении электропроводной жидкости через магнитное поле
расходомера индуцируется напряжение. Для напряжения характерно:
U = K x B x v x D
K постоянная прибора
B сила магнитного поля
v средняя скорость потока
D диаметр трубы

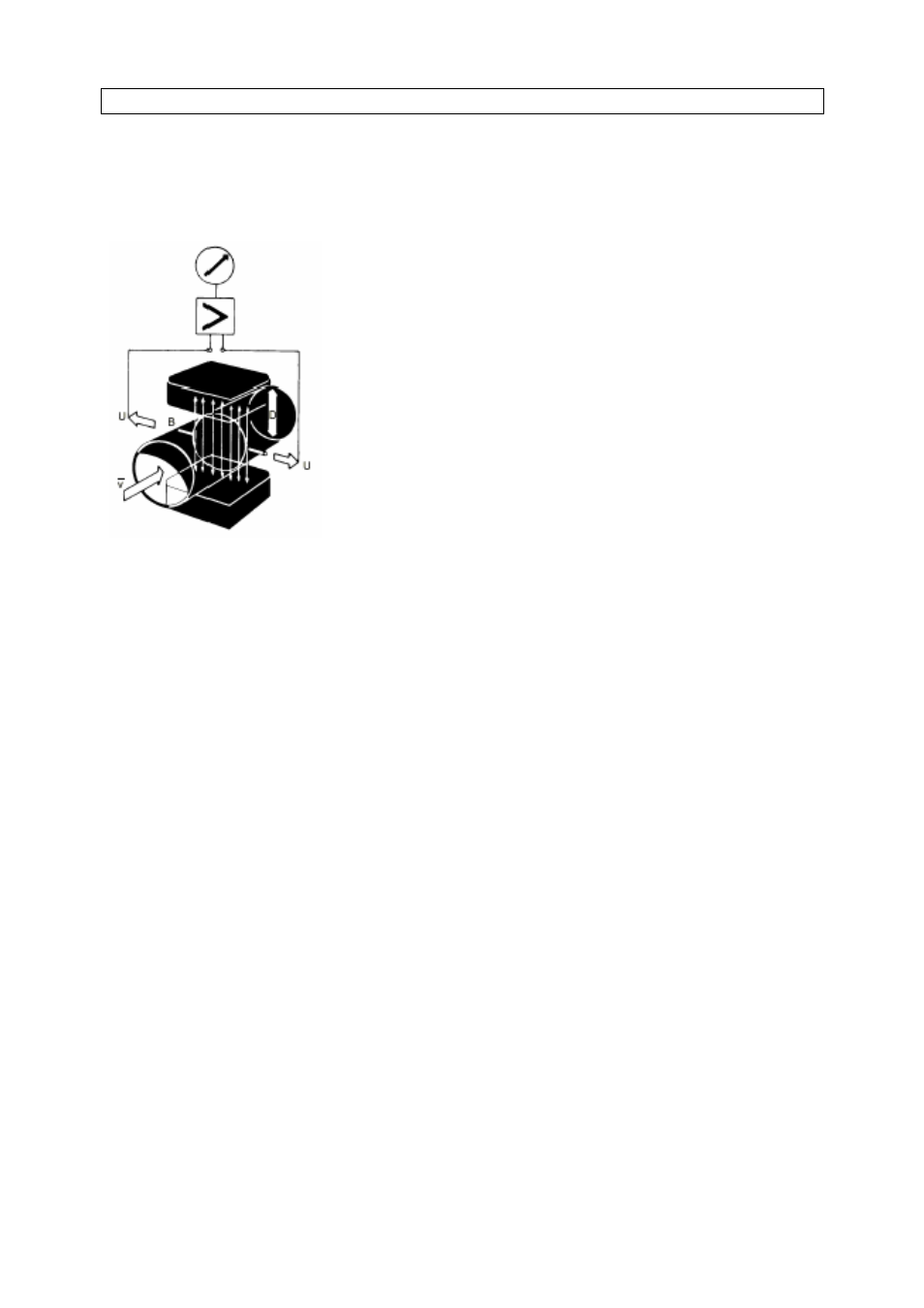

Индуцированное напряжение пропорционально средней
скорости расхода. При электромагнитном измерении
жидкость проходит через магнитное поле, расположенное
перпендикулярно к направлению потока. В
электропроводных жидкостях из-за их движения
индуцируется электрическое напряжение,
пропорциональное средней скорости потока и объемному
расходу. Необходимым условием является
электропроводность измеряемой среды.
Сигнал напряжения индукции снимается двумя электродами, находящимися в контакте
с жидкостью, и передается на преобразователь для получения нормированного
выходного сигнала.
Этот процесс обладает следующими преимуществами:
1. не возникает потерь давления из-за отсутствия сужений трубопровода или
выступающих частей.
2. поскольку магнитное поле пересекает весь поток, сигнал представляет собой
среднее значение для всего поперечного сечения трубы, поэтому необходим
только минимальный прямой участок трубопровода до 5xDN
3. в соприкосновении с измеряемым продуктом находятся только футеровка
измерительной трубы и электроды.
4. уже первичный сигнал является электрическим напряжением, который линейно
зависит от средней скорости потока.
5. измерение не зависит от профиля потока и других свойств измеряемого
продукта.
Магнитное поле первичного преобразователя возбуждается магнитными катушками,
которые подпитываются от преобразователя током близкой к прямоугольной формы.
Этот ток принимает попеременно положительные и отрицательные значения.
Посредством пропорциональной току силе магнитного поля поочередно возникают
положительные и отрицательные пропорциональные расходу сигналы напряжения. Эти
сигналы, возникающие на электродах, вычитаются в преобразователе. Это происходит
тогда, когда ток возбуждения колеблется около своего постоянного значения так, что
постоянное напряжение помех или очень медленно изменяющиеся по отношению к
циклу измерения напряжения помех будут подавляться. Помехи, возникающие в
первичном преобразователе или соединительных проводах, будут подавляться таким
же образом.
