Инструкция по эксплуатации KROHNE IFC 010 Converter RU
Страница 53
8 Сервис.
8.1 Чистка корпуса преобразователя.
Перед чисткой выключите питание!
Корпус преобразователя (материал: поликарбонат, РС) можно чистить только
средством, не содержащем растворителей!
8.2 Замена предохранителей питания.
А) Предохранитель F1 для АС – версии 1.2 и 3
Перед открытием корпуса выключите питание!
В гл. 8.5 Вы найдете рис. А и В!
1. снять прозрачную крышку преобразователя, ослабить 4 винта, (рис. А).
2. снять черную пластиковую крышку преобразователя (рис. В) .
3. сменить предохранительF1слева от зеленой клеммной коробки. Значения и
номера для заказов см. нижеследующую таблицу.
4. сборка в обратном порядке, п. 2 – 1.
В) Предохранитель F1 и F2 для DC – версии
Перед открытием корпуса выключите питание!
В гл. 8.5 Вы найдете рис. А и В!
1. снять прозрачную крышку преобразователя, ослабить 4 винта, (рис. А).
2. снять черную пластиковую крышку преобразователя (рис. В) .
3. осторожно вынуть зеленый штекер (питание и выходы) (рис. С).
4. ослабить 2 винта (рис. D) и снять черную металлическую крышку.
5. осторожно вынуть 9-штырьковый голубой штекер (подключение к датчику)
(рис. D).
6. осторожно удалить 4 металлические скобы (рис. F).
7. вынуть из корпуса электронику и кабель заземления (рис. Е).
8. сменить предохранители питания F 1 и F2 на плате управления питания, рис.
платы управления см. гл. 8.9. значения и номер для заказов см. в
нижеследующей таблице.
9. сборка в обратном порядке п. 7 – 1.

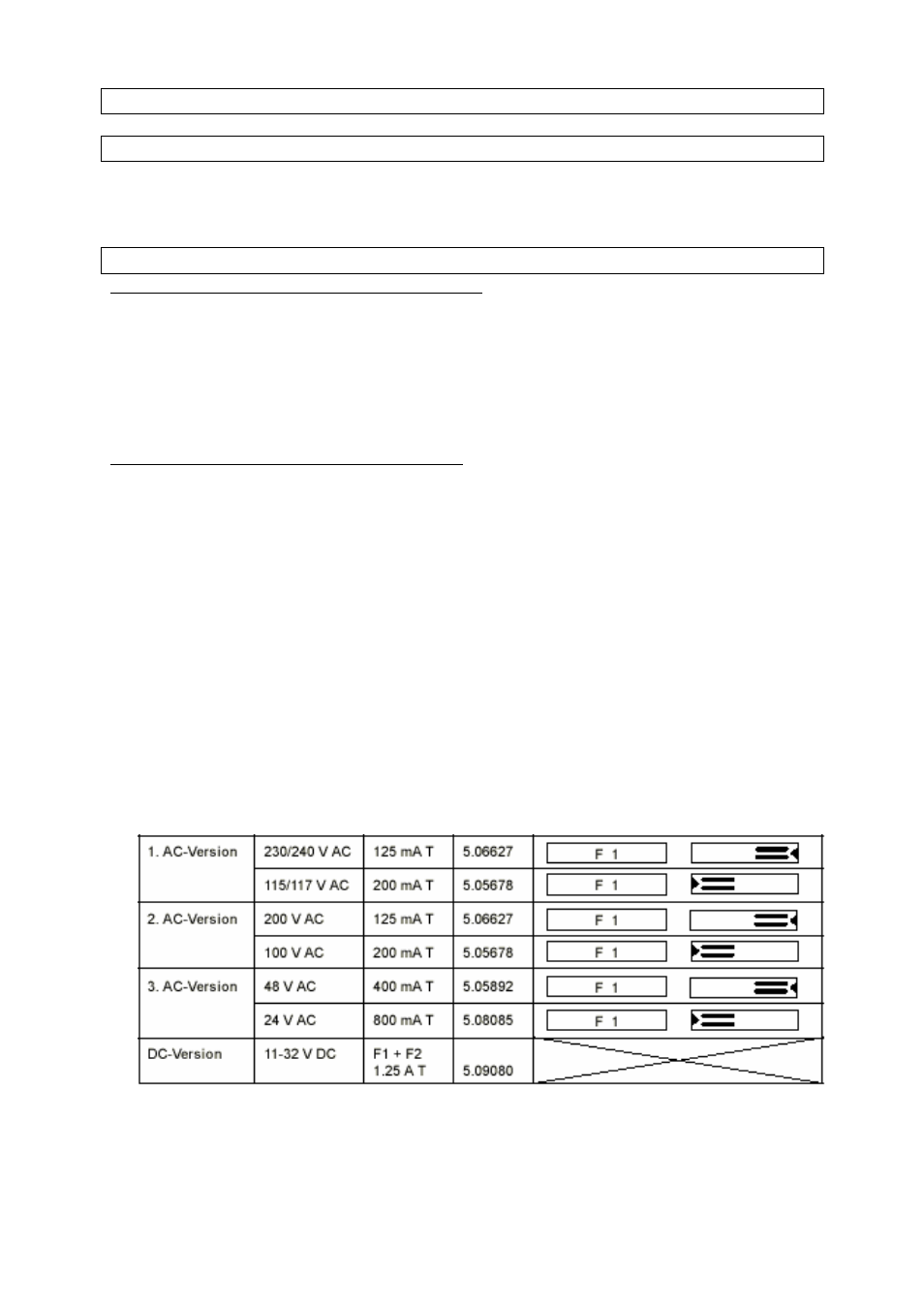

Версии Питание Предохранитель F1 и F2 Положение указателя
Значение № заказа напряжения
