Страница 12

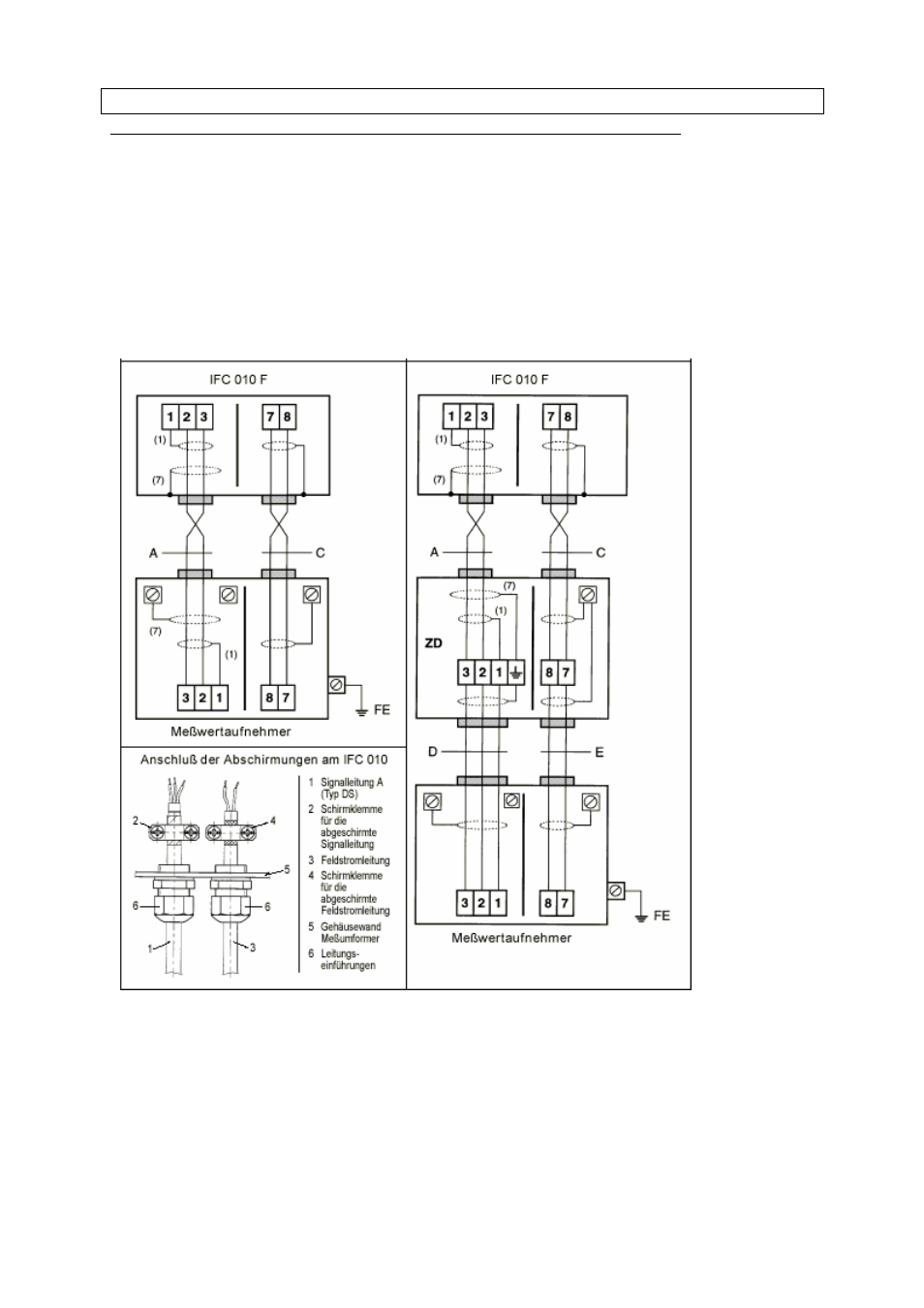

1.3.5 Схемы подключения I и II (преобразователь и датчик)
.
Важные указания по схемам подключения ОБРАТИТЕ ВНИМАНИЕ!
- Цифры, стоящие в скобках, обозначают контактные жилы экранов, см. рис. сечение
сигнального кабеля в гл. 1.3.1.
- Электрическое подключение осуществляется согласно VDE 0100 «Положение о
сооружении устройств высокого напряжения до1000В»
- Питание 24В АС / DC: Функционально малое напряжение с гальванической
изоляцией согласно VDE0100, часть 410 или
соответствующим национальным предписаниям.
- PE = защитный кабель FE
=
функциональное заземление
Рабочая температура ниже 150°C Рабочая температура выше 150°C
Датчик
Датчик
1 Сигнальный кабель А (тип DS)
2 Клемма подключения экрана для экранированного сигнального кабеля
3 Кабель тока возбуждения
4 Клемма подключения экрана для экранированного кабеля тока возбуждения
5 Стенка корпуса преобразователя
6 Подвод мощности
