7.5 Проверка датчика.
Каждый раз перед открытием клеммной коробки выключайте питание!
Необходимые измерительные приборы и инструменты
• отвертка
• магазин сопротивления с минимальным напряжением 6В.
• или измерительный мост для измерения сопротивления
• указания: точное измерение в области электродов возможно только с помощью
измерительного моста. Кроме того измеренное сопротивление очень
сильно зависит от электропроводности продукта.
Подготовительные работы
• выключить питание
• снять прозрачную и черную крышки клеммной коробки, см. гл. 8.5 А иВ
• вынуть 9-ти полярный голубой штекер, см. гл. 8.5 А иВ, клеммы питание тока
возбуждения (7+8), клеммы сигнального кабеля (1+2+3+4+5).
• заполнить измерительную трубу расходомера измеряемым продуктом.

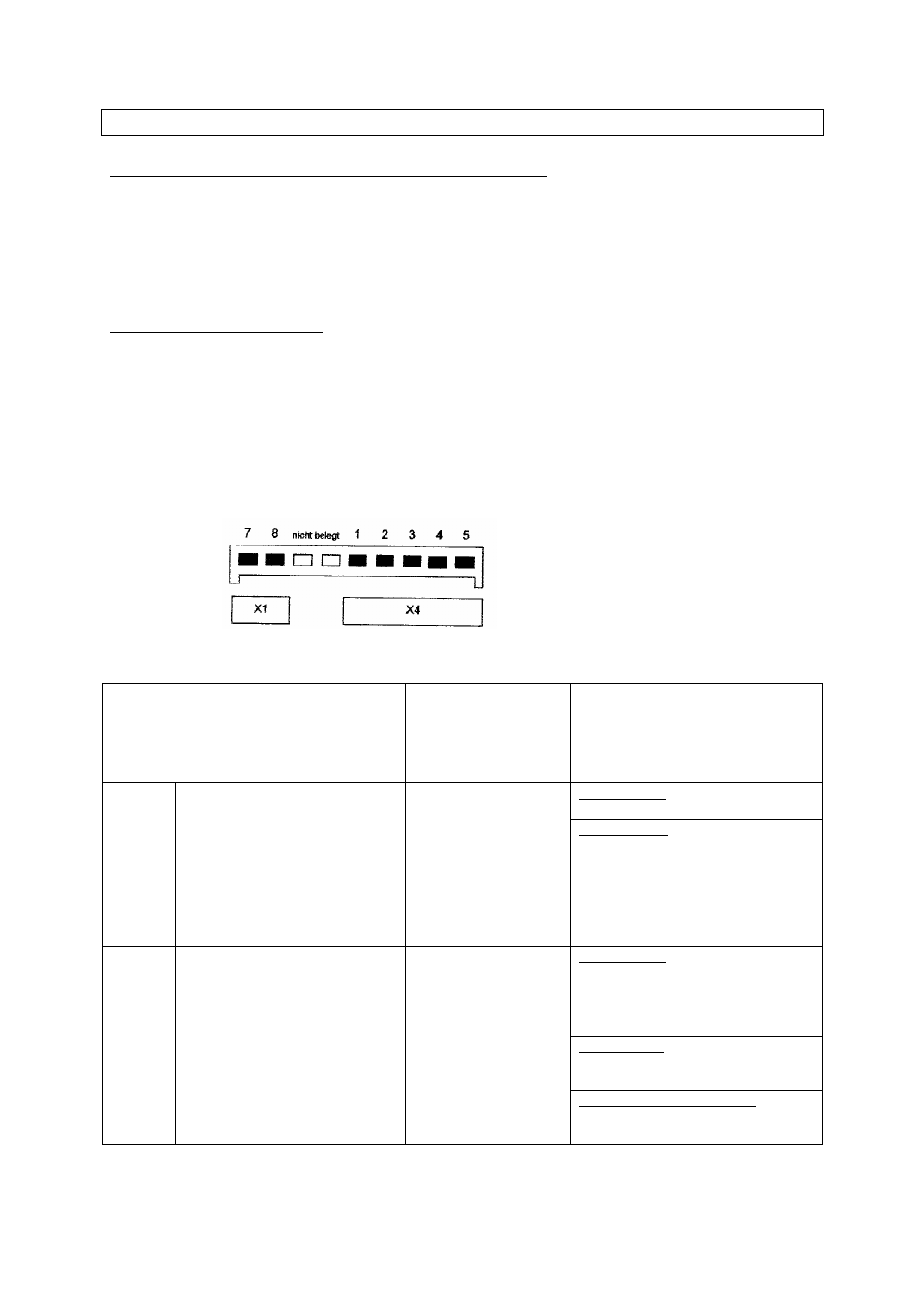

9-ти полярный голубой штекер
(подсоединение к преобразователю)
Втулки X1 X4 на плате усилителя, см. гл. 8.9.
Действия.
Измерение сопротивления на 9-ти
полярном голубом штекере Типичный
результат
Ошибочный результат =
дефект расходомера. Для
ремонт на заводе, обратите
внимание на последнюю
страницу
Если меньше,
замыкание в обмотке 1 Измерить сопротивление
между проводами 7 и 8 30 - 150 •
Если больше,
обрыв обмотки
2 Измерить сопротивление
между клеммами в клеммной
коробке (защитный кабель РЕ
или заземление FE) и
проводами 7 и 8 > 10 M • Если меньше, замыкание в
обмотке PE или FE
Если меньше, опорожнить
измерительную трубу и повторить
измерение, если все еще слишком
маленькое, короткое замыкание
между электродами
Если больше, обрыв в цепях
электродов или электроды
загрязнены 3 Измерить сопротивление
между проводами 1 и 3, также
как и 1 и 4 (всегда общий
измерительный провод 1!) 1 k • - 1 M•
(см. выше
«Указания»)
Обе величины
должны быть
приблизительно
равны.
Слишком разные значения, обрыв
в цепях электродов или электроды
загрязнены
