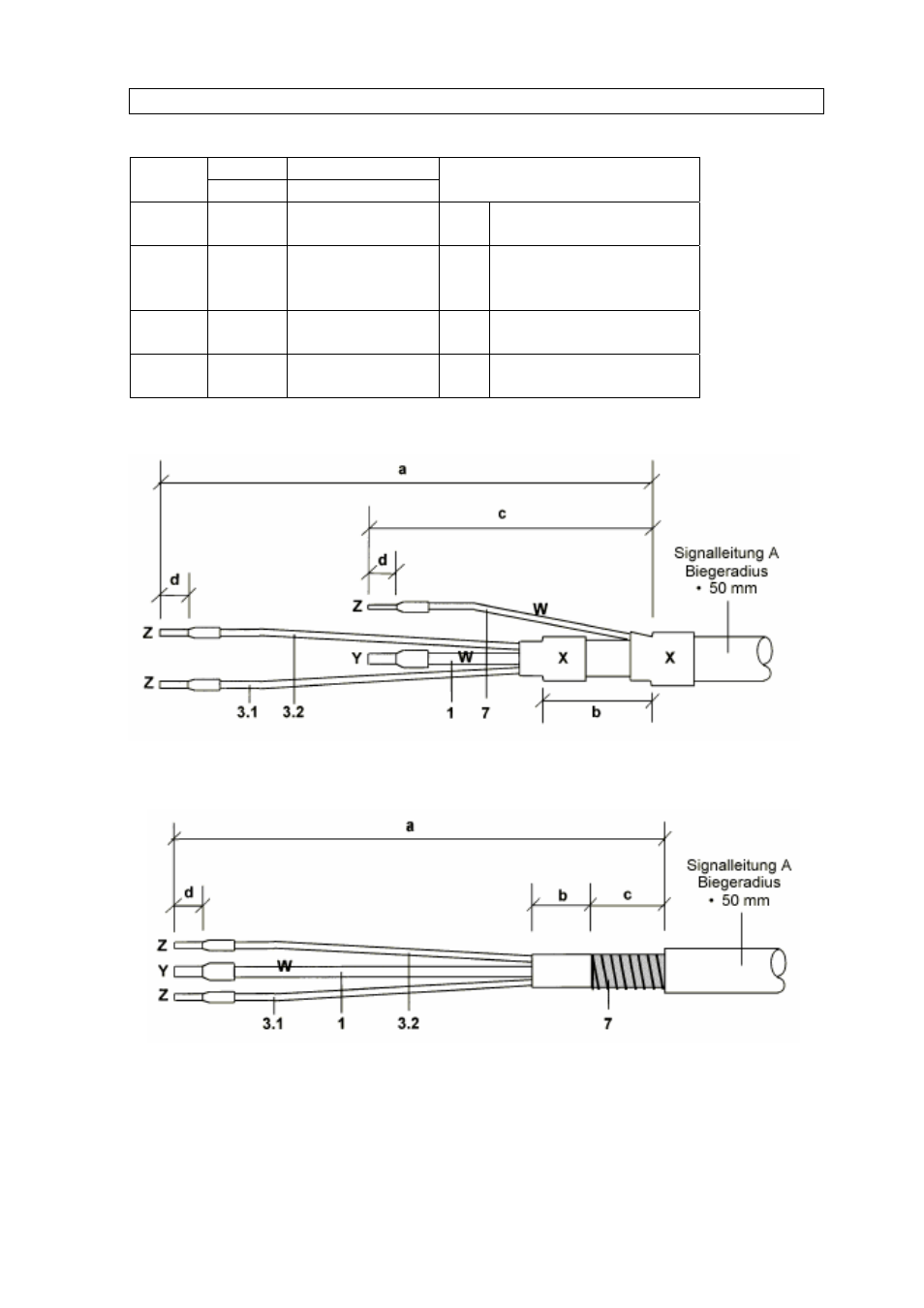

Подключение сигнального кабеля А 1.3.3
ОБРАТИТЕ ВНИМАНИЕ!
Датчик Преобразователь
Длины
мм
мм
Материалы
а 55 90
W
Изоляция провода
(PVC), 2,0-2,5 mm
b 10 8
X
Наконечник кабеля,
устанавливаемый с
применением нагрева
c 15 25
Y
Наконечник жилы по
DIN 41 228: E 1.5-8
d 8 8
Z
Наконечник жилы по
DIN 41 228: E 1.5-8
Подключение к датчику
Сигнальный
кабель А
Радиус изгиба
50мм
Подключение к преобразователю IFC 010F
Сигнальный
кабель А
Радиус изгиба
50мм
Внешние экраны для сигнального кабеля А (тип DS)
Контактная жила (7) и экран из мюметалла (6) перекручиваются и подсоединяются к
клемме для экрана в клеммной коробке (см. рис. в гл. 1.3.5).
Проводка в корпусе преобразователя см. рис. в гл. 10.4.
