Инструкция по эксплуатации KROHNE IFC 010 Converter RU
Страница 50

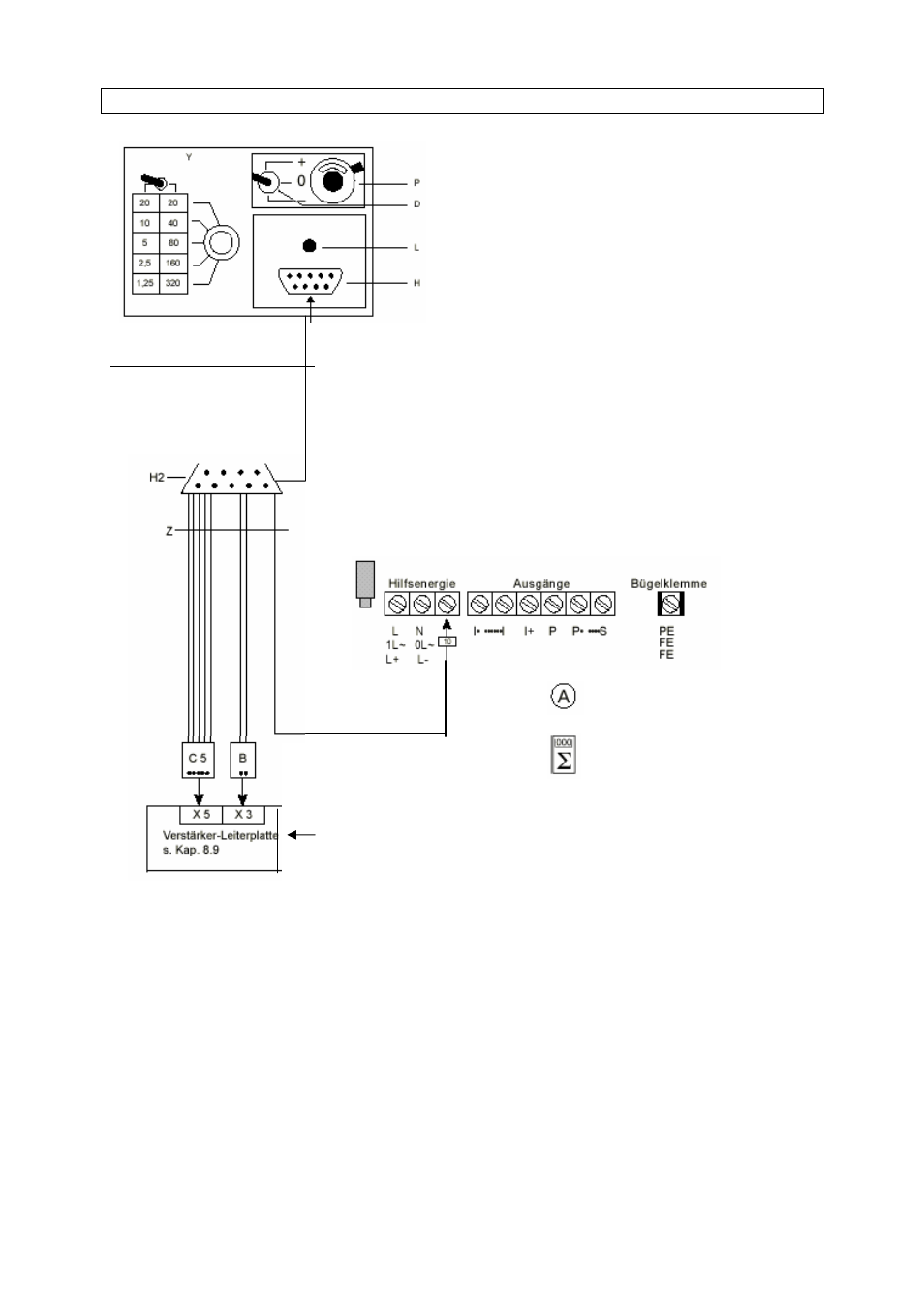

7.7 Проверка преобразователя симулятором GS 8A (опция)
GS 8A Элементы обслуживания и принадлежности
В
Штекер для питания, 2-штырьковый
С5
Штекер для сигнального провода, 5-
штырьковый
D
Выключатель
направления потока
Н
Гнездо для штекера Н2 кабеля Z
Н2
Штекер кабеля Z
L
Подключение питания
Р
Нулевое положение потециометра
Х3
Гнездо на плате управления усилителя для
штекера В
Электрическое подключение
Х5
Гнездо на плате управления усилителя для
штекера С5
Y
Переключатель диапазонов измерения
Z
Кабель между GS 8A и преобразователем
Для использования симулятора GS 8 необходим
дополнительный адаптер между симулятором и
преобразователем, номер для заказа № 2.10764.00
Питание Выходы Клеммы для заземления
МА-метр, точность 0.1,
Ri<500Ом, 4-20мА
Электронный счетчик частоты
Подключение мА-метра и сопротивление на входе 1кОм,
электронного счетчика частоты 0-1кГц, время мн. 1сек., см.
см. гл. 2.3 «Подключение выходов» схему подключения в гл. 2.3.
Плата управления усилителя
а) Перед открытием корпуса
г) Вынуть голубой 9-
выключить питание!
штырьковый
б) Ослабить 4 винта, см. рис. А
штекер из платы управления
в гл. 8.5, снять прозрачную
усилителя, см. гл. 8.9:
крышку преобразователя.
гнездо Х3 питание тока
в) Ослабить винт, см. рис. В
возбуждения и Х5 гнездо
в гл. 8.5, и снять черную
сигнального кабеля.
крышку преобразователя.
д) Соединить штекер В с
гнездом Х3 (2-штырьковый)
и штекер С (5-штырькоый)
с гнездом Х5(5-штырьковое)
