Инструкция по эксплуатации KROHNE IFC 010 Converter RU
Страница 67

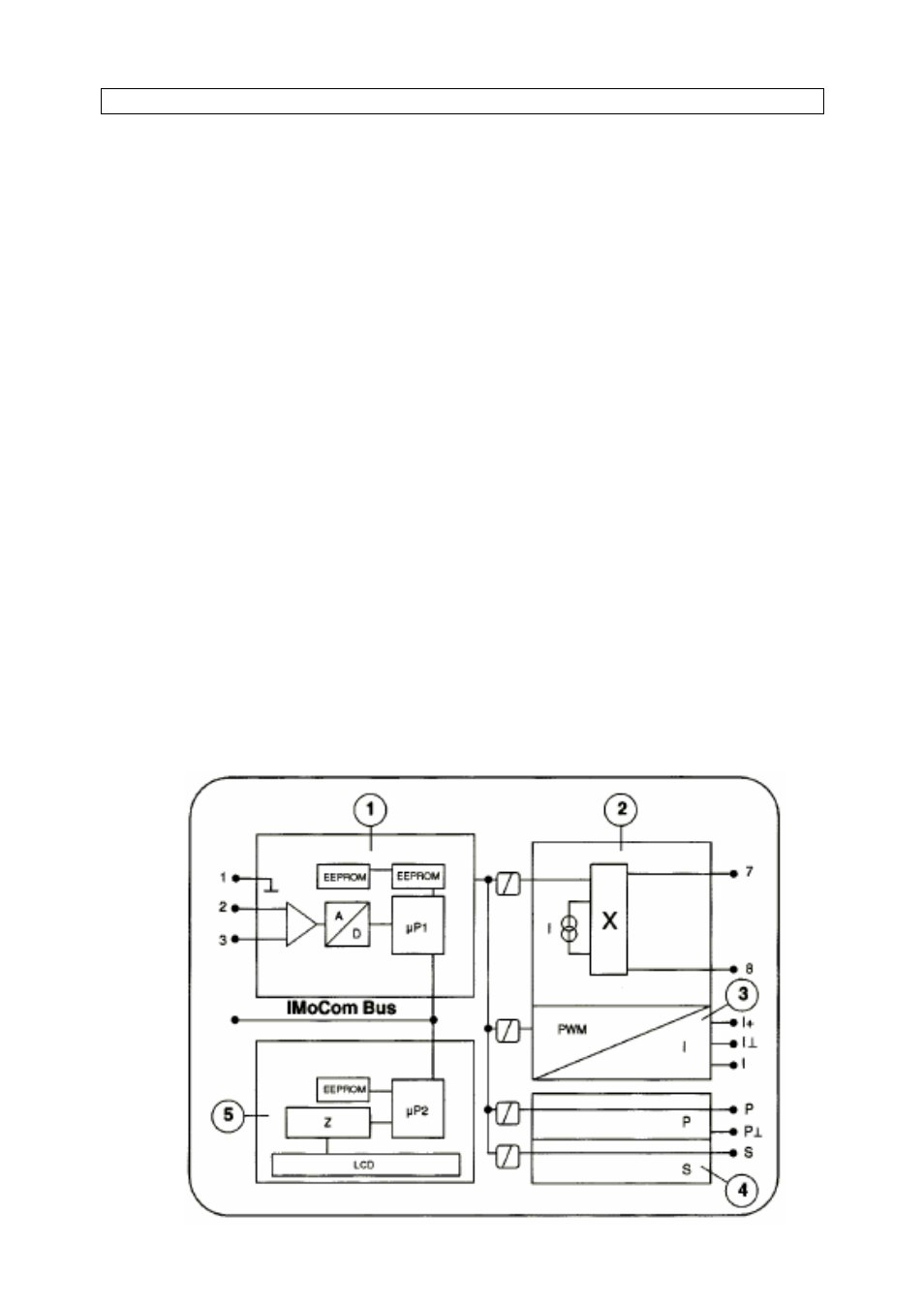

12 Блок – схема преобразователя
1 Усилитель входящих сигналов
• устойчив к пернастройке обработки сигнала, точно и быстро
• цифровая обработка сигнала
• запатентованный аналогово – цифровой преобразователь с цифровым
управлением и контролем
• большой разрыв между сигналом и помехой благодаря беспрерывному питанию
тока возбуждения
2 Питание тока возбуждения
• беспрерывное питание тока возбуждения создает стабилизированный
постоянный ток для магнитной катушки преобразователя
• сокращает потребление мощности
3 Токовый выход
• гальванически изолирован от всех других групп
• проебразует цифровой сигнал от микропроцессора •Р 3 в
пропорциональный ток
4 Бинарные выходы
• гальванически изолированы от других групп
• различные комбинации входов и выходов
• импульсный выход FET – оптокоплер позволяютподключение
электронных и электромеханических выходов
• статус – выход используется для предельных значений, индикации
ошибки, направления потока
5 Индикация, элементы обслуживания (опция, D –версия)
• большой LC-дисплей с подсветкой
• 3 кнопки для обслуживания преобразователя
• подключение к внутреннему ImoCom-Bus
6 Штепсельный разъем ImoCom-Bus
• подключение внешних приборов контроля, напр.
• адаптер RS 232 и программное обеспечение CONFIG для обслуживания
преобразователя через MS-DOS-PC или Laptop
• ННТ (опция)
