Инструкция по эксплуатации KROHNE IFC 010 Converter RU
Страница 13
2
Электрическое подключение выходов
2.1
Токовый выход I
- Токовый выход гальванически изолирован ото всех друг цепей входов и выходов.
- Заводские уставки внесены в гл. 5.16. Обратите внимание также на гл. 3.2 «Заводские
уставки».

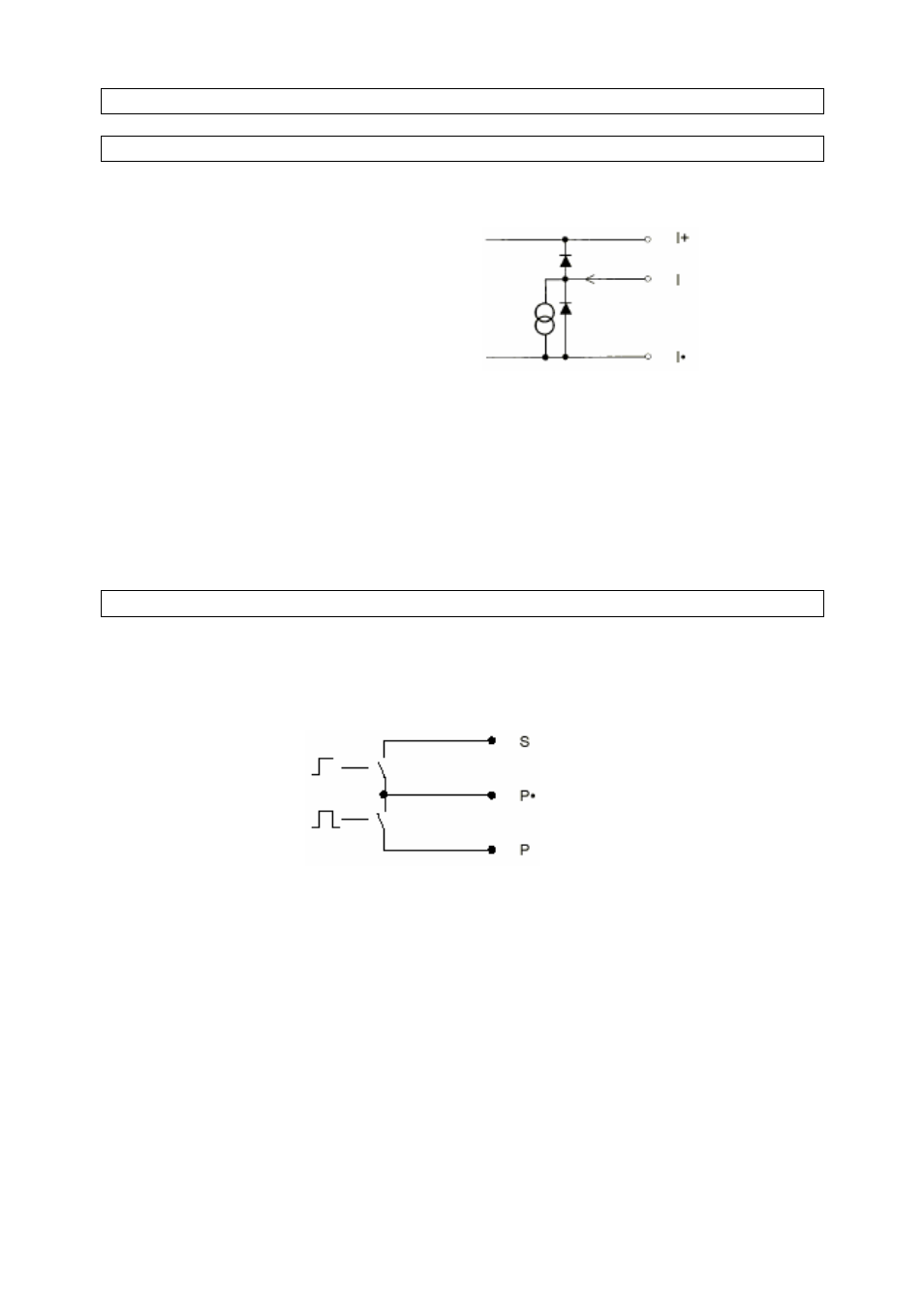

- Принципиальная схема токового выхода: ~ 15D DC
Понижение
тока
Масса
токового
выхода
- Все эксплуатационные характеристики и функции свободно устанавливаемые.
Версия с дисплеем: IFC010 D, обслуживание см. гл. 4 и 5.6, фкц. 1.05
Базовая версия: IFC010 B, обслуживание см. гл. 6.1.
- Токовый выход можно использовать и как внутренний источник питания для
бинарных выходов.
Uint = 15В DC I = 23мА, в режиме без следящих устройств на токовом выходе
I = 3мА, в режиме со следящими устройствами на токовом выходе.
- Схемы подключения см. гл. 2.3: рис. 1, 2, 4, 6
2.2
Импульсный выход Р и статус – выход S
- Импульсный и статус – выходы гальванически изолированы от токового выхода и от
других цепей выходов.
- Заводские уставки внесены в гл. 5.16. Обратите внимание также на гл. 3.2 «Заводские
уставки».
- Принципиальная схема импульсного и статус – выхода:
Статус – выход
Масса
Импульсный выход
- Все эксплуатационные характеристики и функции свободно устанавливаемые.
Версия с дисплеем: IFC010 D, обслуживание см. гл. 4 и 5.7, фкц. 1.06
Базовая версия: IFC010 B, обслуживание см. гл. 6.1.
- Импульсный и статус – выходы используются пассивно и активно.
Активный режим:
Токовый выход является внутренним источником питания,
подключение электронных счетчиков (ЕС).
Пассивный режим:
Необходимы внешние АС или DC источники питания,
подключение электронных (ЕС) или электромеханических
счетчиков (ЕМС).
- Цифровая обработка импульса, длительность импульса неодинаковая, поэтому при
подключении частотных и периодических измерительных приборов соблюдать
среднее время подсчета:
Счетчик времени
• •••••••1000 / Р100% [Гц]
- Схемы подключения см. гл. 2.3: рис. импульсного выход 3, 4
рис. статус – выхода
