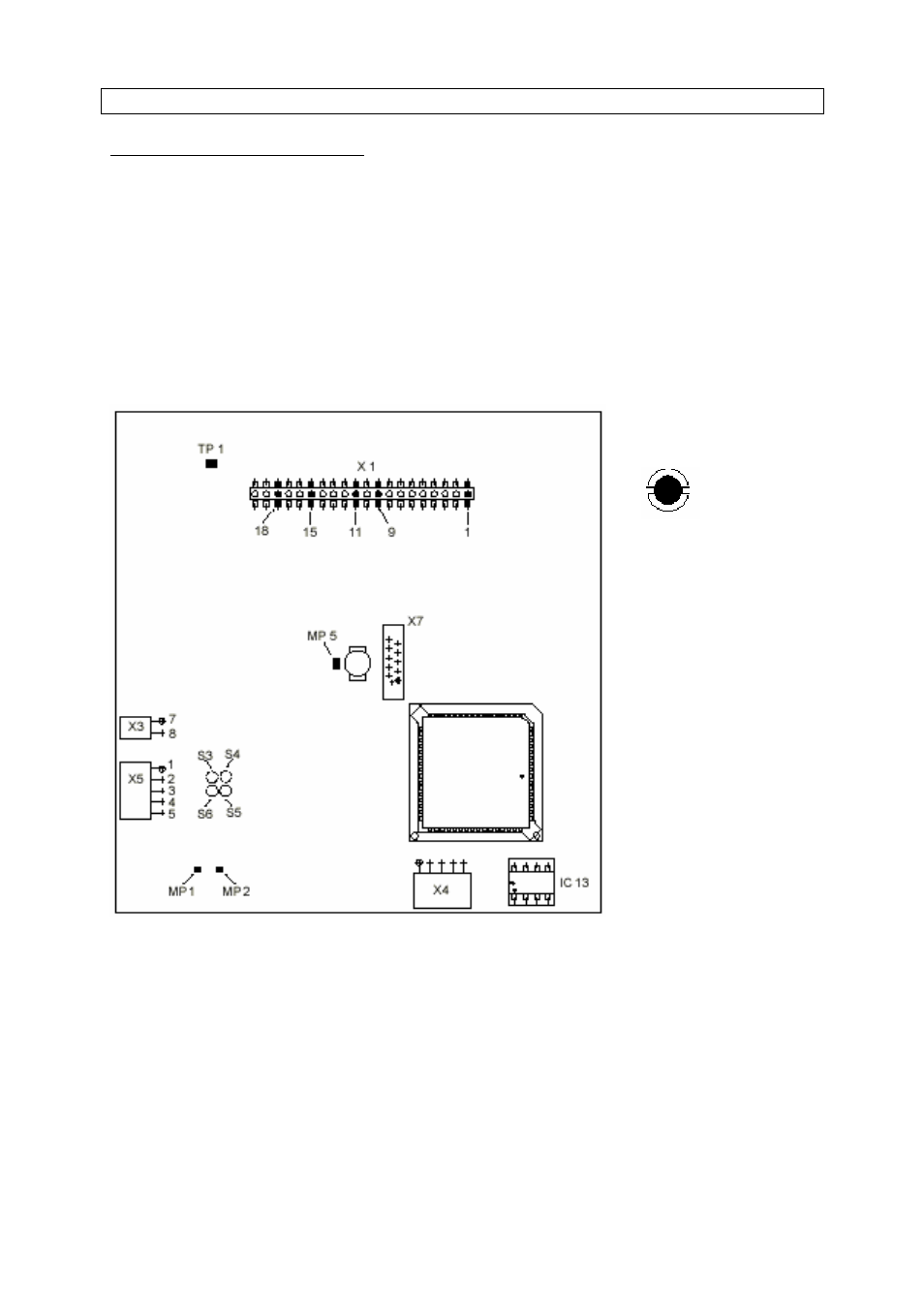

8.9Чертежи плат управления (LP)
А) Плата управления усилителя
IC 13
DATAPROM (сенсор), гл. 8.4.
МР1, МР5
точки измерения, см. гл. 7.6.
S3, S6
для отключения при холостом ходе, см. гл. 8.2.
ТР1
точка тестирования, см. гл. 7.6.
Х1 20-штырьковый разъем, см. гл. 7.6.
Х3 2-штырьковый разъем, 7и 8, питание тока возбуждения, см. гл. 7.5 и 7.7.
Х4 ImoCom-Bus,
разъем для подключения адаптера RS232, см. гл. 6.1.
Х5 5-штырьковый разъем, 1 – 5, сигнальный кабель, см. гл. 7.5 и 7.7.
Х7 10-штырьковый разъем (А) для штекера из фольги для элементов
дисплея, см. гл. 8.6 и 8.7.
Наплавленные точки
S3 и S6
