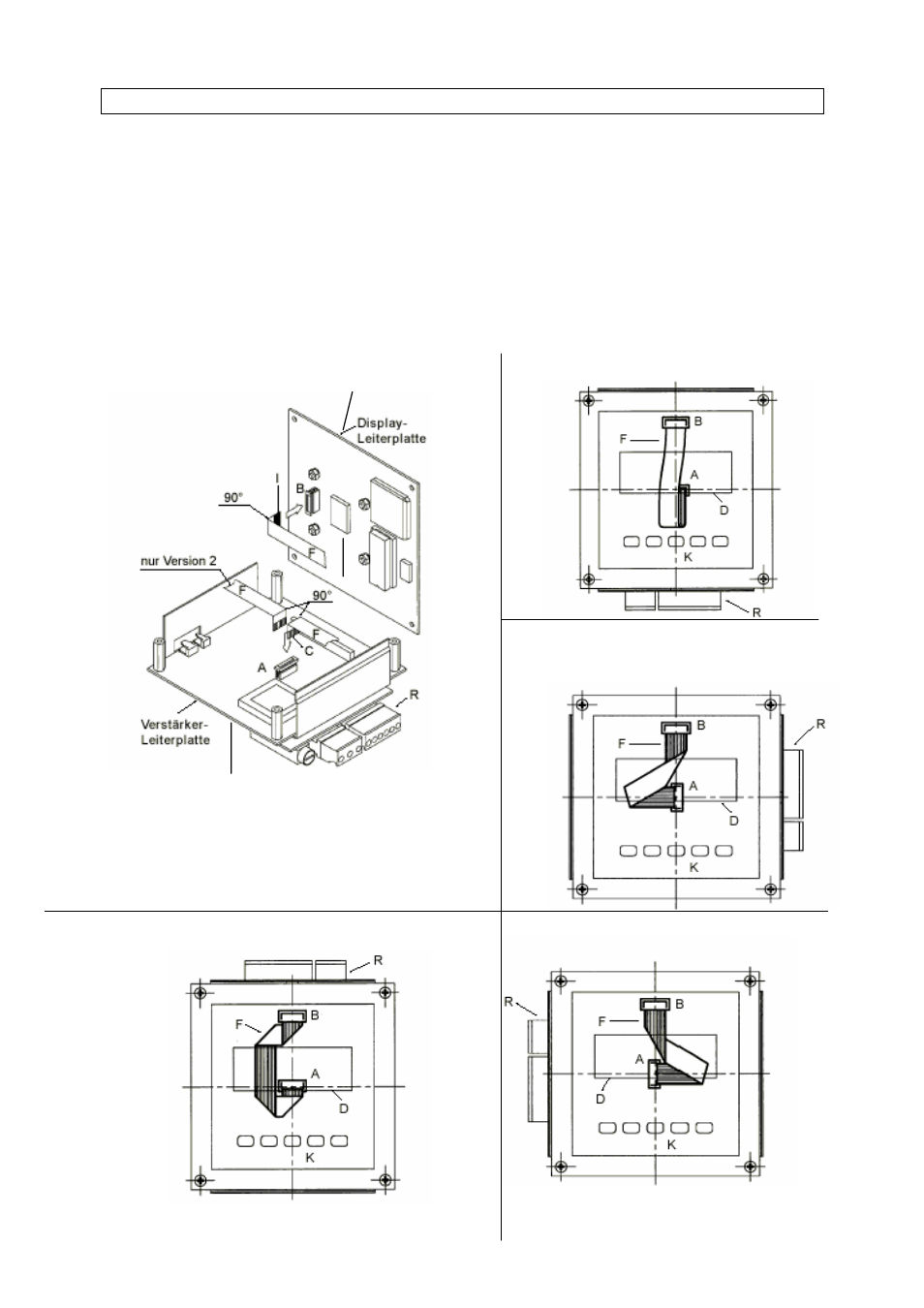

Подключение плоского кабеля для элементов дисплея 8.8
А
разъем Х7 на плате управления
Усилителя см. гл. 8.9.
В
разъем на плате управления дисплея
С
контактирующая сторона
D
дисплей
F
плоский кабель
I
изолированная сторона
К 5
кнопок для обслуживания
R
контрольная точка, клеммы
90°
кабели повернуть согласно
рисунку на 90°
Плата управления дисплея
Версия 2
Только версия 2
Версия 3/ Стандарт IFC 010F/D
раздельная версия
Плата управления усилителя
Версия 1 /Стандарт IFC 010K/D Версия 4
Компакт – версия
